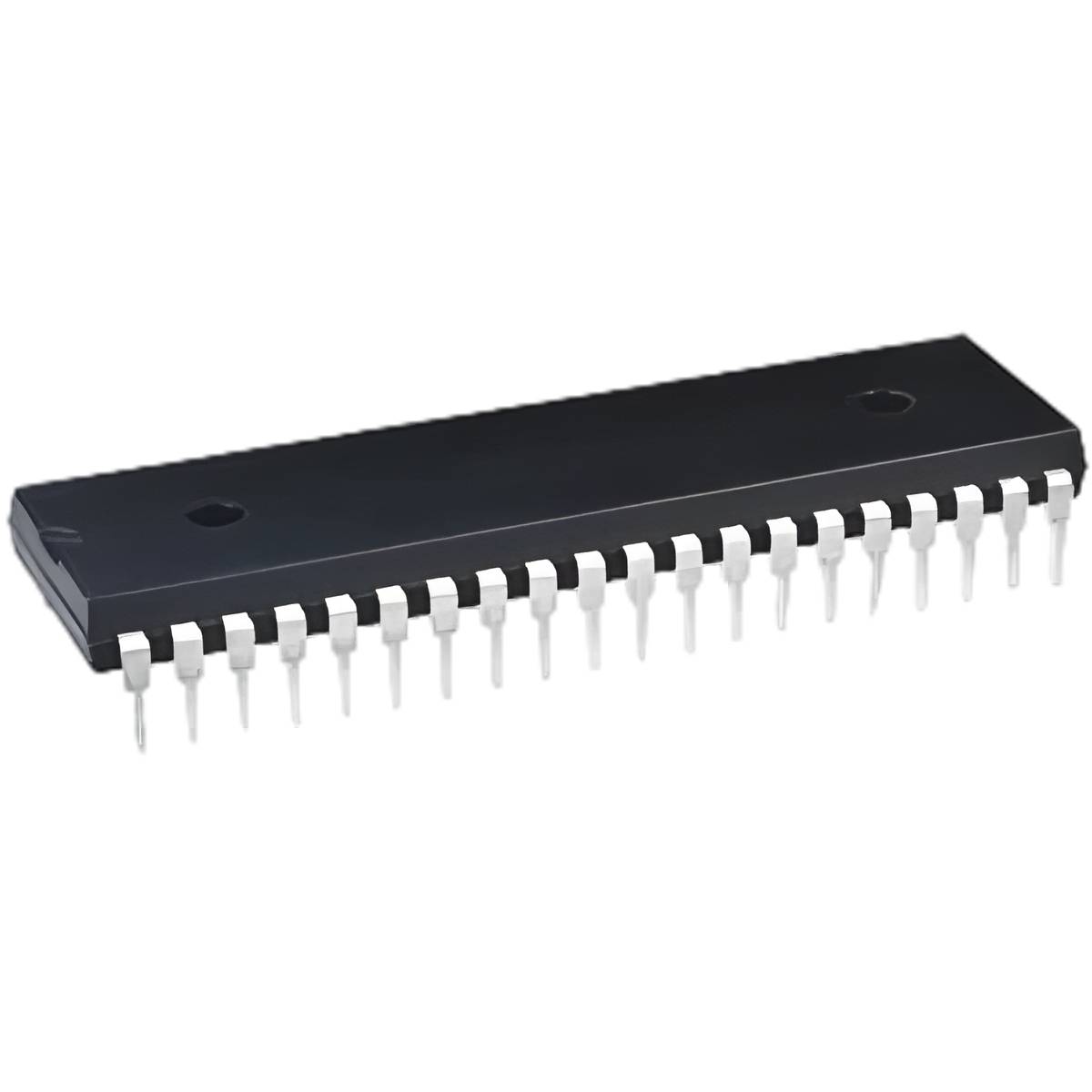

2K staattinen RAM, I/O-portit ja ajastin DIL-40 (8155P)
8155P on monitoiminen oheislaitteistopiiri, joka on suunniteltu erityisesti toimimaan yhdessä Intel 8051- ja 8085-mikro-ohjainperheiden kanssa. Se on kattava komponentti, joka yhdistää yhden 40-nastaisen kotelon sisään kolme kriittistä resurssia: staattisen muistin (RAM), ohjelmoitavat I/O-portit ja ohjelmoitavan ajastimen.
Tämä piiri on klassinen esimerkki arkkitehtuurista, jossa perusprosessorin resursseja laajennettiin yhdellä monitoimisella "kummikomponentilla". Se oli aikanaan erittäin suosittu tapa säästää piirilevyn tilaa ja vähentää tarvittavien komponenttien määrää.
Tärkeimmät ominaisuudet:
Muisti: 2048 bittiä (256 tavua) staattista RAM-muistia.
I/O-portit: Kolme ohjelmoitavaa I/O-porttia (kaksi 8-bittistä ja yksi 6-bittinen portti).
Ajastin: 14-bittinen ohjelmoitava ajastin/laskuri, joka tukee useita eri toimintatiloja (esim. neliöaalto, yksittäinen pulssi).
Väyläyhteensopivuus: Suora liitettävyys prosessorin multipleksattuun osoite/dataväylään.
TTL-yhteensopivuus: Toimii standardeilla 5 V TTL-jännitetasoilla.
Tekniset tiedot:
Tilauskoodi: 8155P
Tuotetyyppi: Monitoiminen oheislaitepiiri (RAM, I/O, Timer)
Kotelotyyppi: DIL-40 (40-pin, läpiasennus)
Käyttöjännite: 5 V
Valmistaja: Intel (ja yhteistyökumppanit)
Tyypilliset käyttökohteet:
8085- ja 8051-pohjaisten järjestelmien laajennus
Pienet sulautetut ohjausjärjestelmät, joissa tarvitaan vähän muistia ja perus-I/O-toimintoja
Vanhempien mikroprosessorijärjestelmien ylläpito ja korjaus
Digitaalitekniikan opetuskäyttö, jossa tutustutaan väyläliitäntöihin ja oheislaitteiden ohjelmointiin
Vinkki asennukseen ja suunnitteluun: 8155P käyttää multipleksattua osoite/dataväylää, joten varmista että ohjaussignaalit (kuten ALE - Address Latch Enable) on kytketty oikein, jotta piiri tunnistaa prosessorin lähettämät osoitteet ja datan oikeassa järjestyksessä. Koska kyseessä on monitoimipiiri, sen rekisterit (kuten komento/tila-rekisteri) on alustettava ohjelmallisesti ennen kuin I/O-portteja tai ajastinta voidaan käyttää. Käytä piirin lähellä 100 nF suodatinkondensaattoria vakaan käyttöjännitteen varmistamiseksi.
