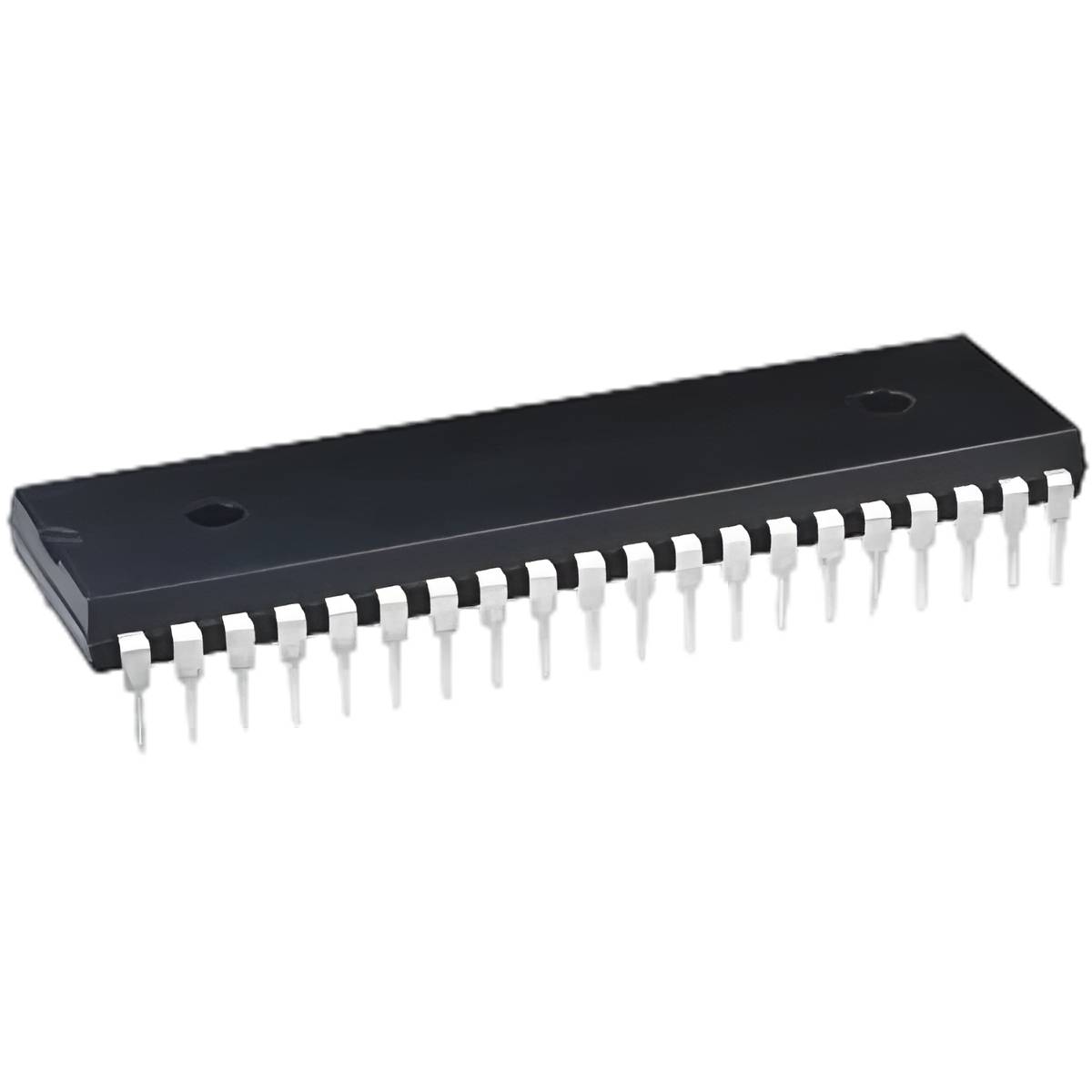

3.5-numeroinen LCD A/D-muunnin DIL-40 (ICL7136)

ICL7136 on erittäin alhaisen virrankulutuksen omaava 3.5-numeroinen A/D-muunnin, joka on suunniteltu erityisesti suoraan LCD-näytön ohjaamiseen. Se on suosittu komponentti akkukäyttöisissä mittauslaitteissa, kuten digitaalisissa yleismittareissa, joissa pitkä pariston kesto on kriittinen tekijä.

ICL7136 (valmistaja muun muassa Intersil / Renesas / vastaava) sisältää integroidun LCD-ajurin, A/D-muuntimen (dual-slope), referenssijännitelähteen sekä kellogeneraattorin. Koska piiri on optimoitu toimimaan erittäin pienellä virralla, se kykenee toimimaan pitkiä aikoja jopa yhdellä 9 V paristolla. 40-nastainen DIL-kotelo mahdollistaa helpon integroinnin prototyyppilevyille ja valmiille piirilevyille.

Tämä piiri on elektroniikkasuunnittelijan klassinen valinta silloin, kun halutaan toteuttaa tarkka ja vähävirtainen numeerinen näyttö analogiselle suureelle, kuten jännitteelle, virralle tai lämpötilalle.

Tärkeimmät ominaisuudet:

• Integroitu LCD-ajuri: Ohjaa suoraan 3.5-numeroista 7-segmentti LCD-näyttöä.

• Erittäin pieni virrankulutus: Optimoitu akkukäyttöisiin laitteisiin (tyypillisesti alle 10 µA virrankulutus).

• Dual-Slope-muunnostekniikka: Tarjoaa korkean häiriönsiedon (erityisesti 50/60 Hz verkkohäiriöitä vastaan) ja hyvän tarkkuuden.

• Tarkka referenssi: Sisäänrakennettu referenssijännitelähde minimoi ulkoisten komponenttien tarpeen.

• Automaattinen nollapiste ja napaisuus: Tunnistaa automaattisesti tulosignaalin napaisuuden ja hoitaa nollauksen.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: ICL7136

• Tuotetyyppi: 3.5-numeroinen A/D-muunnin (LCD-ajurilla)

• Kotelotyyppi: DIL-40 (40-pin, läpiasennus)

• Valmistaja: Intersil / Renesas / vastaava

Tyypilliset käyttökohteet:

• Digitaaliset yleismittarit (DMM)

• Akkukäyttöiset laboratoriolaitteet

• Numeeriset näyttöyksiköt antureille (lämpötila, paine, jännite)

• Kannettavat mittausjärjestelmät

• Automaatiojärjestelmien tilanäytöt

Vinkki asennukseen ja suunnitteluun: ICL7136 on herkkä analoginen komponentti, joten layoutin suunnittelussa on vältettävä analogisten ja digitaalisten signaaliteiden sekoittumista kohinan minimoimiseksi. Käytä laadukkaita, pienivuotoisia kondensaattoreita integraattoripiirissä (yleensä polypropyleeni- tai mylar-tyyppiset), jotta mittaustarkkuus säilyy hyvänä. Muista myös kytkeä LCD-näytön taustalevy (Backplane, BP) suoraan ICL7136:n vastaavaan nastaan, jotta LCD-segmenttien jännite pysyy vaihtosähköisenä, mikä estää LCD-elementin nopean vaurioitumisen.
