FYS-40011AUHR-21 – LED 7-segmenttinäyttö 101,6 mm (4"), punainen
Rakenne ja mitat

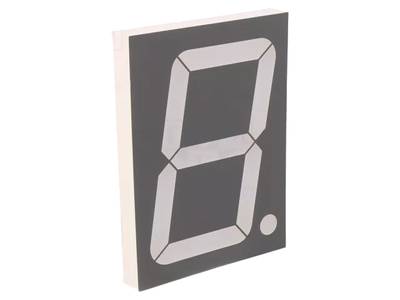

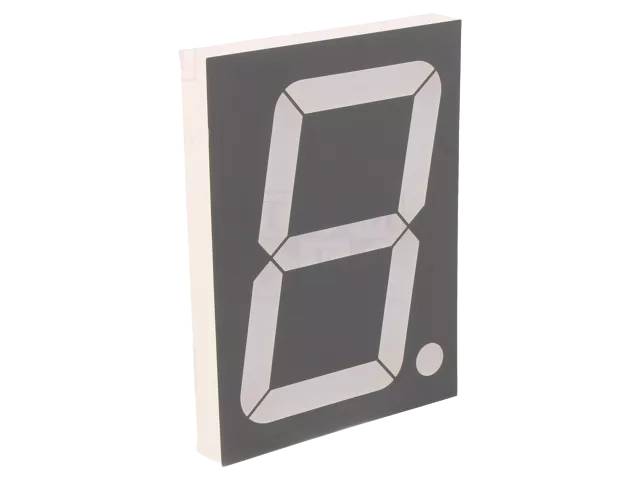

FORYARDin FYS-40011AUHR-21 on yksinumeroinen LED-näyttö, jonka merkkikorkeus on 101,6 mm (4"). Se on suunniteltu lukemiseen pitkältä etäisyydeltä. Rungon mitat ovat 90 × 122 × 15 mm ja bruttopaino 125 g. Näyttö asennetaan läpireikäasennuksena (THT). Liitinjohtojen väli on 5,08 mm ja johtorivien väli 107 mm, joten se sopii suoraan piirilevylle juotettavaksi.
Sähköiset ja optiset ominaisuudet
Näytön väri on punainen, ja LEDien dominoiva aallonpituus on 640 nm. Kirkkaus on 30–60 mcd. Toimintavirta on 20 mA ja toimintajännite 1,9–2,5 V. Yhteinen elektrodi on katodi, joten näyttö on helppo liittää yhteiskatodinäytöille tarkoitettuihin ajuripiireihin ja mikro-ohjaimien lähtöihin. Virranrajoitus mitoitetaan ajurin ja käyttöjännitteen mukaan.
Käyttökohteet
Suuri merkkikoko tekee näytöstä selkeän ratkaisun esimerkiksi laskureihin, ajastimiin, vaakoihin, prosessinäyttöihin, ohjauspaneeleihin ja teollisuuden mittausnäyttöihin, joissa lukeman täytyy erottua kauas. Useita yksiköitä voi ketjuttaa vierekkäin moninumeroisen näytön muodostamiseksi.
Tekniset tiedot
- Tilauskoodi (Starelec): 100CC-PU
- Valmistajan koodi: FYS-40011AUHR-21 (FORYARD)
- Näytön tyyppi: LED, 7-segmenttinäyttö
- Merkkien lukumäärä: 1
- Merkkikorkeus: 101,6 mm (4")
- Väri: Punainen
- Dominoiva aallonpituus: 640 nm
- Kirkkaus: 30–60 mcd
- Yhteinen elektrodi: Katodi
- Toimintavirta: 20 mA
- Toimintajännite: 1,9–2,5 V
- Asennus: THT
- Johtojen rasteri: 5,08 mm
- Rasteri rivien välillä: 107 mm
- Mitat: 90 × 122 × 15 mm
- Valmistusmaa: Kiina
