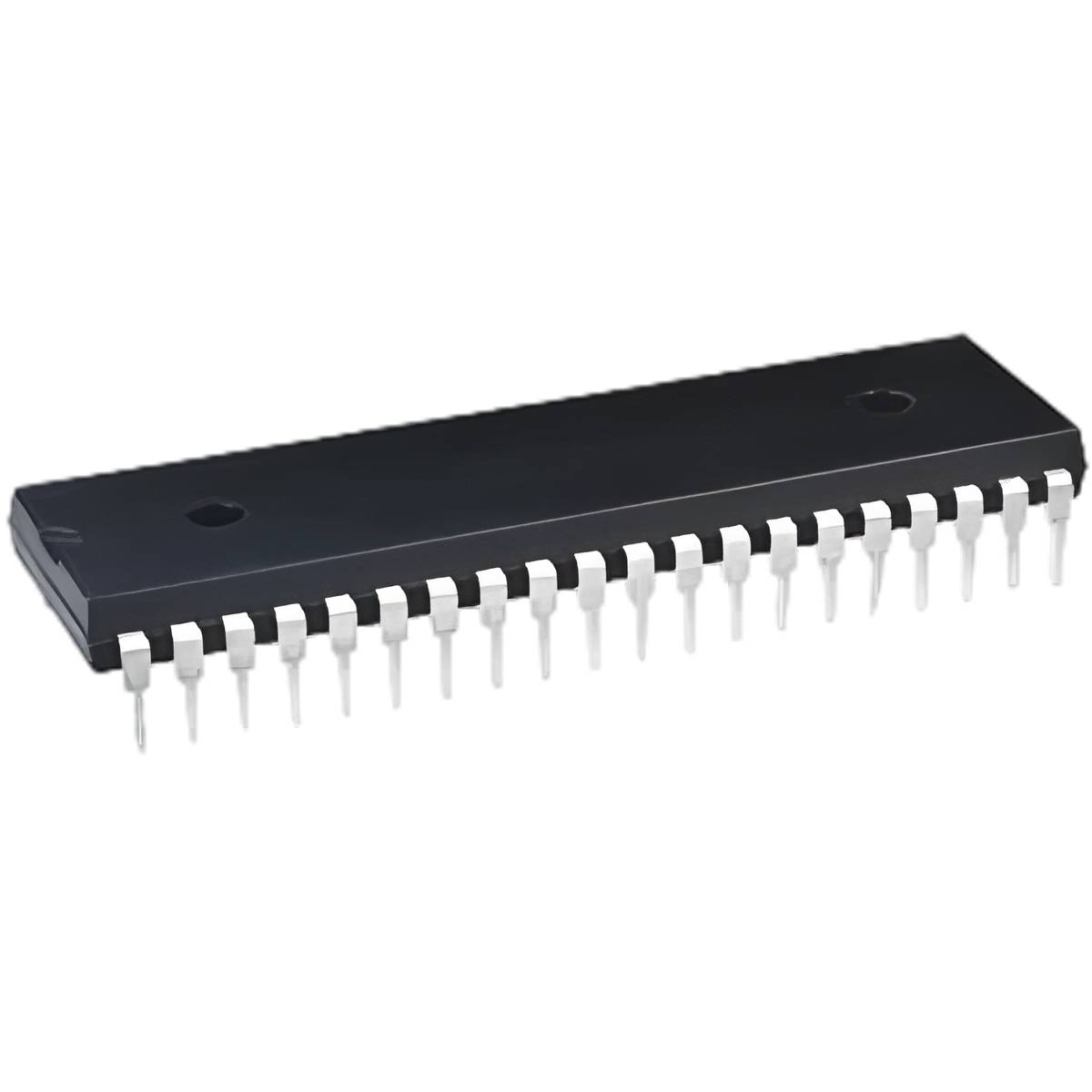

8-bittinen AVR-mikrokontrolleri 16MHz DIL-40 (ATmega32-16PU)
ATmega32-16PU on suorituskykyinen ja monipuolinen 8-bittinen mikrokontrolleri, joka perustuu AVR RISC -arkkitehtuuriin. Se on erittäin suosittu valinta sulautettuihin järjestelmiin, joissa tarvitaan runsaasti muistia, monipuolisia oheislaitteita ja korkeaa laskentatehoa.
Tämä mikrokontrolleri (valmistaja Microchip / Atmel) tarjoaa 32 kt Flash-muistia ohjelmakoodille, mikä mahdollistaa huomattavasti monimutkaisempien ohjelmien kirjoittamisen kuin pienemmissä 8-bittisissä piireissä. Sen 40-nastainen DIL-kotelo tekee siitä helposti käsiteltävän ja suosituin valinta harrastajien keskuudessa prototyyppien rakentamiseen ilman monimutkaisia pintaliitostekniikoita.
ATmega32:n vahvuus on sen kattava oheislaitteisto: se sisältää muun muassa 8-kanavaisen 10-bittisen analogia-digitaalimuuntimen (ADC), kolme ajastinta, sarjaliikenneliitännät (USART, SPI, I2C) sekä runsaasti ohjelmoitavia I/O-pinnejä.
Tärkeimmät ominaisuudet:
Muistikapasiteetti: 32 kt Flash, 2 kt sisäistä SRAM-muistia ja 1 kt EEPROM-muistia.
Suorituskyky: Jopa 16 MIPS (miljoonaa käskyä sekunnissa) 16 MHz kellotaajuudella.
Analogiset ominaisuudet: 8-kanavainen, 10-bittinen analogia-digitaalimuunnin (ADC).
Oheislaitteet: 3 ajastinta, 4 PWM-kanavaa, USART, SPI, I2C (TWI) -tuki.
I/O-kapasiteetti: 32 ohjelmoitavaa digitaalista I/O-pinniä.
Joustavuus: Laaja käyttöjännitealue (4.5 V – 5.5 V) ja useita energiansäästötiloja.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: ATmega32-16PU
Tuotetyyppi: 8-bittinen AVR-mikrokontrolleri
Kotelotyyppi: DIL-40 (40-pin, läpiasennus)
Kellotaajuus: Jopa 16 MHz
Valmistaja: Microchip / Atmel
Tyypilliset käyttökohteet:
Monimutkaiset sulautetut ohjausjärjestelmät
Automaatiolaitteet ja robotiikka
Datan keruu ja anturiverkot
Käyttöliittymät, joissa on LCD-näyttö ja näppäimistö
Harrasteprojektit, jotka vaativat paljon ohjelmamuistia
Vinkki asennukseen ja suunnitteluun: ATmega32 vaatii toimiakseen ulkoisen kellon (kuten 16 MHz kvartsikiteen ja 22 pF kondensaattorit) tai se voidaan konfiguroida toimimaan sisäisellä RC-oskillaattorilla. Käytä piirin lähellä VCC- ja GND-nastojen välissä 100 nF suodatinkondensaattoria (decoupling capacitor) häiriöiden suodattamiseksi – tämä on kriittistä vakaan toiminnan kannalta. Mikäli käytät ADC-muunninta, varmista, että analoginen syöttöjännite (AVCC) on puhdas ja vakaa käyttämällä erillistä LC-suodatinkytkentää datalehden mukaisesti.
