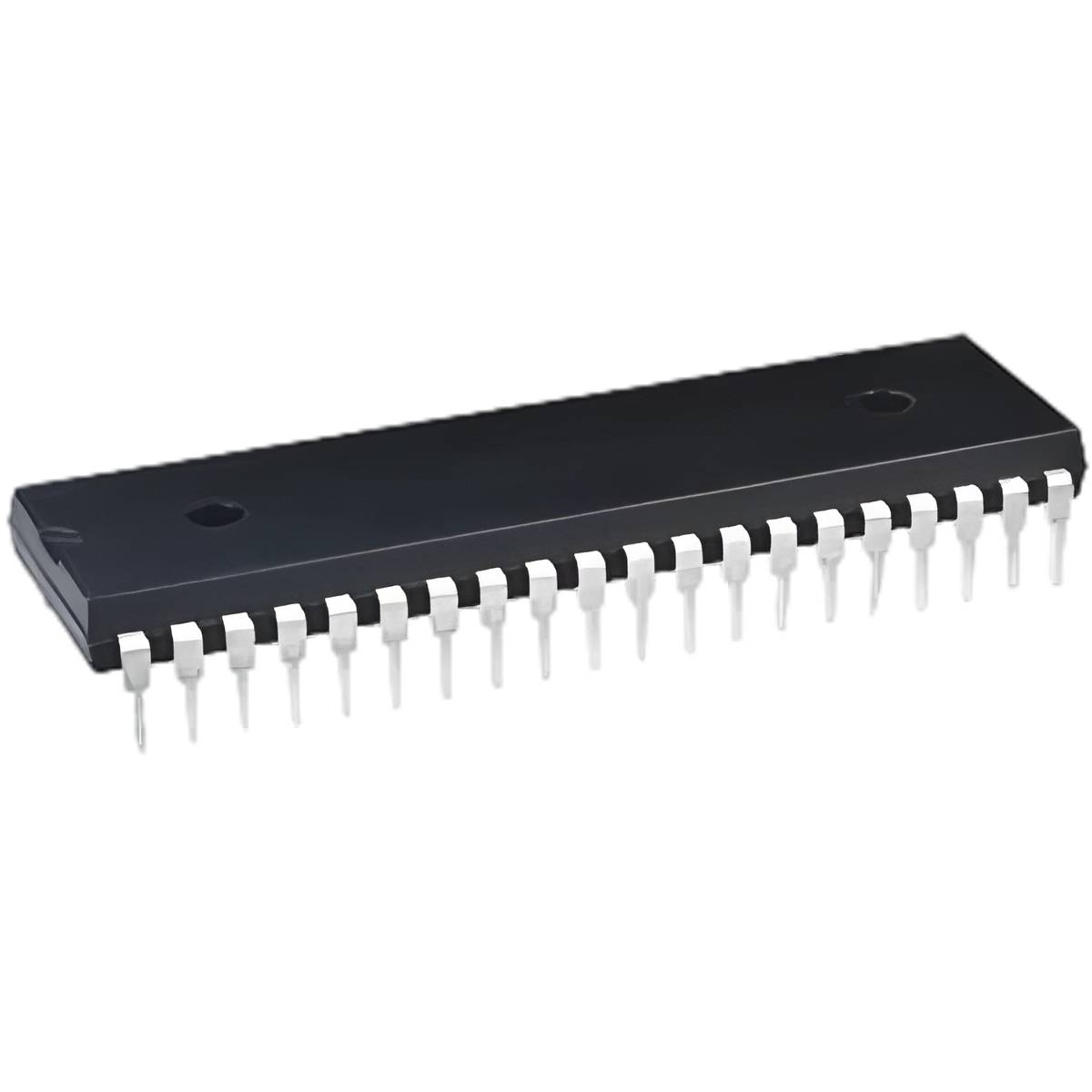

8-bittinen AVR-mikrokontrolleri 20MHz DIL-40 (ATmega644P-20PU)
ATmega644P-20PU on tehokas ja monipuolinen 8-bittinen AVR-mikrokontrolleri, joka tarjoaa runsaasti muistia ja edistyksellisiä oheislaitteita. Se on suunniteltu vaativiin sulautettuihin sovelluksiin, joissa tarvitaan suorituskykyä, luotettavuutta ja joustavuutta.
Microchipin (ent. Atmel) valmistama ATmega644P on varustettu 64 kilotavun Flash-muistilla, mikä mahdollistaa monimutkaisten ja laajoja toiminnallisuuksia sisältävien ohjelmien toteuttamisen. 20 MHz kellotaajuus takaa riittävän nopeuden vaativillekin reaaliaikaisille tehtäville. 40-nastainen DIL-kotelo tekee tästä piiristä erinomaisen valinnan prototyyppien kehitykseen, sillä se on helppo asentaa koekytkentälevyille ilman monimutkaisia SMD-juotoksia.
P-kirjain mallin nimessä viittaa "pienitehoiseen" (picoPower) -teknologiaan, joka optimoi virrankulutuksen erityisesti silloin, kun järjestelmä on valmiustilassa. Tämä tekee siitä sopivan myös akkukäyttöisiin laitteisiin.
Tärkeimmät ominaisuudet:
Muistikapasiteetti: 64 kt Flash-muistia, 4 kt SRAM-muistia ja 2 kt EEPROM-muistia asetusten ja datan tallennukseen.
Suorituskyky: Jopa 20 MIPS (miljoonaa käskyä sekunnissa) 20 MHz taajuudella.
Oheislaitteet: 8-kanavainen 10-bittinen ADC, kaksi 8-bittistä ja kaksi 16-bittistä ajastinta, 6 PWM-kanavaa.
Tiedonsiirtoliitännät: Kaksi USART-väylää, SPI-väylä ja I2C (TWI) -tuki.
I/O-kapasiteetti: 32 ohjelmoitavaa digitaalista I/O-pinniä.
picoPower-teknologia: Erittäin alhainen virrankulutus lepotilassa.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: ATmega644P-20PU
Tuotetyyppi: 8-bittinen AVR-mikrokontrolleri
Kotelotyyppi: DIL-40 (40-pin, läpiasennus)
Kellotaajuus: Jopa 20 MHz
Valmistaja: Microchip / Atmel
Tyypilliset käyttökohteet:
Automaatio- ja ohjausjärjestelmät
Datan keruu ja langattomat anturiverkot
Robotiikka ja harrasteprojektit, joissa vaaditaan paljon kooditilaa
Monimutkaiset käyttöliittymät ja näyttöohjaimet
Teollisuuden sulautetut järjestelmät
Vinkki asennukseen ja suunnitteluun: ATmega644P vaatii ulkoisen kellon, yleisimmin 20 MHz kvartsikiteen ja kaksi 22 pF kondensaattoria oskillaattorinastoihin. Varmista järjestelmän vakaus kytkemällä 100 nF suodatinkondensaattori VCC- ja GND-nastojen välille mahdollisimman lähelle piiriä. Jos käytät ADC-muunninta tarkkoihin mittauksiin, huomioi AVCC-nastan suodatus (käytä LC-suodatinta datalehden mukaisesti), jotta digitaalinen kohina ei vääristä analogisia mittaustuloksia.
