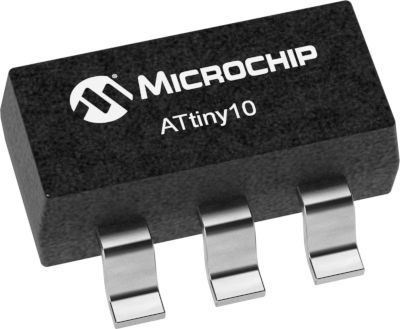

8-bittinen mikrokontrolleri 12MHz SOT-23 (ATtiny10-TSHR)

Äärimmäisen pienikokoinen, kustannustehokas ja suorituskykyinen 8-bittinen AVR-mikrokontrolleri, joka on suunniteltu erityisesti tilaa säästäviin ohjaussovelluksiin, sensoreiden esikäsittelyyn ja yksinkertaisiin älytoimintoihin.

ATtiny10 (valmistaja Microchip / Atmel) on yksi maailman pienimmistä ja suosituimmista AVR-arkkitehtuurin mikrokontrollereista. Vain 6-nastaisessa SOT-23-kotelossa toimitettava piiri tarjoaa täyden 8-bittisen prosessointitehon ja Flash-ohjelmamuistin äärimmäisen pienessä paketissa. Piiri on optimoitu sovelluksiin, joissa perinteiset mikrokontrollerit olisivat liian suuria tai virrankulutukseltaan liian vaativia. ATtiny10 on erinomainen valinta esimerkiksi laitteiden virranhallintaan, yksinkertaiseen logiikkaohjaukseen tai sensoridataan perustuvaan päätöksentekoon.

Huolimatta pienestä koostaan, ATtiny10 on erittäin monipuolinen. Se sisältää integroidun 8-bittisen ajastimen, 10-bittisen analogia-digitaalimuuntimen (ADC) sekä useita ohjelmoitavia I/O-pintoja. AVR-arkkitehtuurin ansiosta lähes kaikki käskyt suoritetaan yhdellä kellojaksolla, mikä takaa korkean suorituskyvyn jopa alhaisilla kellotaajuuksilla. Piiri tukee sisäistä kalibroitua oskillaattoria, mikä eliminoi tarpeen ulkoisille kellokomponenteille ja säästää entisestään tilaa piirilevyllä.

Tärkeimmät ominaisuudet:

• Äärimmäinen pienikokoisuus: SOT-23-kotelointi mahdollistaa mikrokontrollerin sijoittamisen lähes mihin tahansa kytkentään, jossa tila on kortilla.

• Tehokas 8-bittinen AVR-ydin: Moderni arkkitehtuuri, joka tarjoaa erinomaisen kooditehokkuuden ja nopean suorituskyvyn.

• Laajat ominaisuudet pienessä paketissa: Sisältää Flash-muistin, SRAM-muistin, 10-bittisen ADC:n ja integroidun Watchdog-ajastimen.

• Korkea integraatioaste: Sisäinen kellogeneraattori ja monipuoliset virranhallintatilat tekevät kytkennästä yksinkertaisen ja energiatehokkaan.

• Laaja käyttöjännitealue: Soveltuu optimaalisesti paristo- ja akkukäyttöisiin laitteisiin.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: ATtiny10-TSHR (SOT-23-6 kotelointi)

• Tuotetyyppi: 8-bittinen AVR-mikrokontrolleri (Flash-muistilla)

• Kotelotyyppi: SOT-23-6 (6-pin, SMD-pintaliitos)

• Ohjelmamuisti: 1024 tavua (Flash)

• RAM-muisti: 32 tavua (SRAM)

• Kellotaajuus: Jopa 12 MHz

• Digitaaliset I/O-pinnat: 4 kappaletta (plus 2 tukea esim. Reset/Debug)

• Käyttöjännite (VDD): 1,8 V ... 5,5 V DC

• Valmistaja: Microchip / Atmel

Tyypilliset käyttökohteet:

• Pienikokoiset ohjausyksiköt, kuten lelut, älykkäät kytkimet ja taskukokoiset elektroniset laitteet

• Sensorien kynnysarvon valvonta ja yksinkertainen tiedon esikäsittely ennen pääprosessoria

• Akku- ja paristokäyttöisten laitteiden tehonhallinta ja herätepiirit

• Autoelektroniikan pienet ohjauslogiikat, joissa tilaa on rajoitetusti

• Elektroniikkahuollot, tuotekehityslaboratoriot ja kustomoidut prototyypit, joissa tarvitaan kompaktia ohjausälyä

Vinkki asennukseen ja suunnitteluun: ATtiny10 ohjelmoidaan TPI-väylän (Tiny Programming Interface) kautta, mikä vaatii erityisen ohjelmointilaitteen, joka tukee tätä rajapintaa. Koska piirissä on vain 6 nastaa, I/O-pinnat on jaettu muiden toimintojen kanssa – suunnittelussa on huomioitava, että Reset-nastaa voidaan käyttää myös I/O-nastana, mikäli ohjelmointi on lukittu. Käytä piirin VCC- ja GND-nastojen välissä 100 nF keraamista suodatinkondensaattoria häiriöiden suodattamiseksi mahdollisimman läheltä piiriä. SOT-23-6-kotelon juotoksessa tulee käyttää tarkkuutta ja tarvittaessa fluksia juotosjäljen laadun varmistamiseksi, sillä nastojen väli on hyvin pieni.
