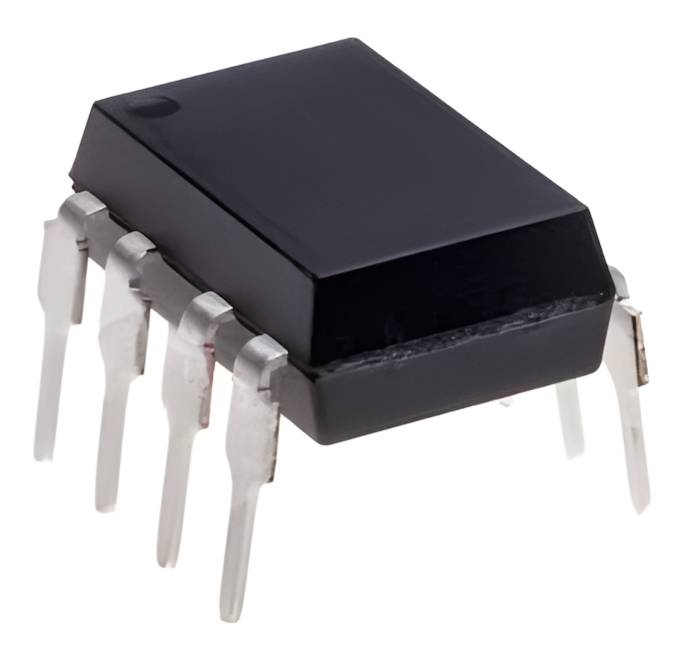

PIC12F683: 8-bittinen mikrokontrolleri (8-pin DIP)
PIC12F683 on erittäin suosittu ja monikäyttöinen 8-bittinen mikrokontrolleri Microchipin PIC-sarjasta. Se on suunniteltu erityisesti pienikokoisiin sovelluksiin, joissa tarvitaan älykästä ohjausta hyvin vähillä komponenteilla.
Vaikka se on fyysisesti pieni (vain 8 pinniä), se sisältää yllättävän paljon ominaisuuksia, kuten analogisia tuloja, PWM-ohjausta ja sisäisen oskillaattorin, mikä tekee siitä erinomaisen valinnan yksinkertaisiin ohjausprojekteihin.
Tärkeimmät ominaisuudet:
Arkkitehtuuri: 8-bittinen RISC (Reduced Instruction Set Computer).
Kellotaajuus: Jopa 20 MHz.
Muisti: 2048 sanaa Flash-ohjelmamuistia, 128 tavua RAM-muistia ja 256 tavua EEPROM-muistia (tärkeä datan säilytykseen virrattomana).
I/O-pinnit: 6 konfiguroitavissa olevaa I/O-pinniä.
Ominaisuudet:
4-kanavainen 10-bittinen ADC (Analog-to-Digital Converter).
PWM-moduuli (Pulse Width Modulation) esim. moottorin tai LED-kirkkauden säätöön.
Sisäinen tarkkuusoskillaattori (ei välttämättä vaadi ulkoista kvartsikidettä).
Laaja käyttöjännitealue: 2,0 V – 5,5 V.
Kotelointi: DIP-8 (helppo kytkeä leipälaudalle).
Tyypilliset käyttökohteet:
Pienet automaatioprojektit: Sensoridatan lukeminen ja kytkimen ohjaus.
LED-efektiohjaimet: PWM-pohjainen himmennys tai värisäätö.
Älykkäät kytkimet ja ajastimet: Pienitehoiset laitteet, jotka menevät "sleep"-tilaan virran säästämiseksi.
Prototyyppien rakentaminen: Kompaktin kokonsa vuoksi se sopii kohteisiin, joissa tilaa on vähän.
Tärkeää huomioitavaa kehityksessä:
Ohjelmointi: Tämän mikrokontrollerin ohjelmointi vaatii erillisen ohjelmointilaitteen (esim. PICkit-sarjan laitteet). Voit käyttää Microchipin omaa MPLAB X -kehitysympäristöä ja XC8-kääntäjää (C-kieli) tai assembly-kieltä.
Pinniyhteensopivuus: Koska pinnejä on vähän, niillä on useita toimintoja (esim. GPIO, ADC, PWM ja ohjelmointipinnit jakavat samat fyysiset liitännät). Tarkista datalehden "Pin Allocation" -taulukko huolellisesti ennen piirilevyn suunnittelua.
Virransäästö: PIC12F683 tunnetaan erittäin matalasta virrankulutuksestaan, mikä on etu akkukäyttöisissä sovelluksissa.
Vinkki: Jos olet aloittamassa PIC-ohjelmointia ensimmäistä kertaa, suosittelen tutustumaan "Microchip PICkit 4" -ohjelmointilaitteeseen ja hyödyntämään MCU-piirin sisäistä oskillaattoria. Tämä vähentää ulkoisten komponenttien tarvetta ja tekee prototyyppien rakentamisesta nopeampaa ja siistimpää.
