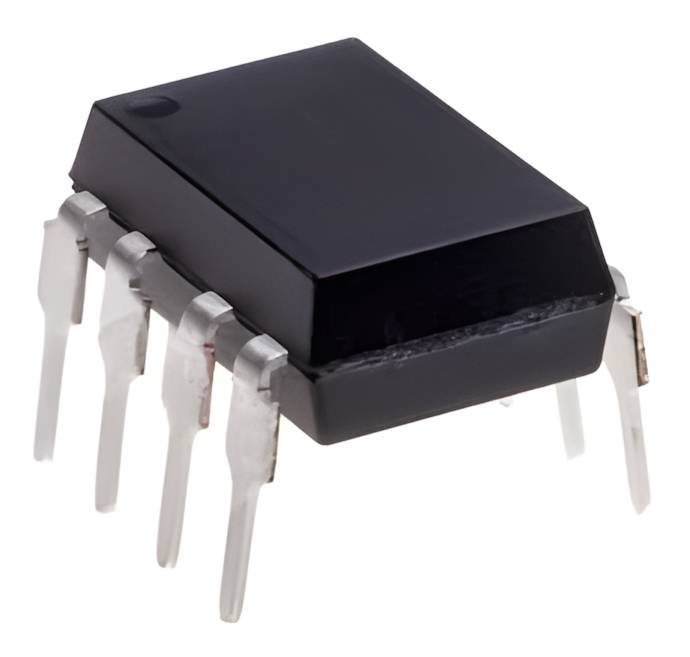

8-bittinen mikrokontrolleri 4MHz DIL-8 (PIC12C508P)
PIC12C508P on erittäin kompakti 8-bittinen mikrokontrolleri, joka on suunniteltu erityisesti sovelluksiin, joissa tilaa on vähän ja kustannustehokkuus on ensisijainen tavoite. Pienen kokonsa ja vähäisen nastamääränsä ansiosta se sopii erinomaisesti yksinkertaisiin ohjaustehtäviin, kuten laitteiden hallintaan, ajastuksiin tai peruslogiikan toteutukseen.
PIC12C508P (valmistaja Microchip Technology) perustuu RISC-pohjaiseen arkkitehtuuriin. Tämän mallin "C"-kirjain tuotekoodissa osoittaa, että piiri käyttää OTP-muistia (One-Time Programmable), mikä tarkoittaa, että ohjelmakoodi ohjelmoidaan piirille kerran, ja se on tarkoitettu lopullisiin tuotantoversioihin.
Vaikka piiri on pieni, se sisältää yllättävän kattavat ominaisuudet, kuten sisäänrakennetun oskillaattorin, Watchdog-ajastimen ja riittävän määrän I/O-pinniejä perussovelluksiin. Tämä tekee siitä luotettavan komponentin laitteisiin, joissa halutaan korvata monimutkainen ja tilaa vievä diskreetti logiikka yhdellä integroidulla piirillä.
Tärkeimmät ominaisuudet:
Erittäin pieni koko: 8-nastainen DIL-kotelo vie minimaalisesti tilaa piirilevyllä.
OTP-ohjelmamuisti: 512 sanaa ohjelmamuistia pysyvää ohjelmointia varten.
Integroitu oskillaattori: Vähentää ulkoisten komponenttien tarvetta ja säästää tilaa.
Joustavat I/O-pinnit: 6 ohjelmoitavaa I/O-linjaa.
Tehokas arkkitehtuuri: Optimointi mahdollistaa nopean suorituksen suhteessa pieneen kokoon.
Watchdog-ajastin: Parantaa järjestelmän luotettavuutta ja estää jumiutumista.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: PIC12C508P
Tuotetyyppi: 8-bittinen mikrokontrolleri (OTP)
Kotelotyyppi: DIL-8 (8-pin, läpiasennus)
Ohjelmamuisti: 512 x 12 words
Valmistaja: Microchip Technology
Tyypilliset käyttökohteet:
Pienet kodinkoneet ja ohjaimet
Lelut ja kulutuselektroniikan perustoiminnot
Ajastin- ja hälytyspiirit
Anturien signaalien yksinkertainen prosessointi
Diskreettien logiikkapiirien korvaaminen yhdellä komponentilla
Vinkki asennukseen ja suunnitteluun: Koska kyseessä on kertakäyttöisesti ohjelmoitava (OTP) piiri, varmista koodin toimivuus huolellisesti simulaattorilla tai Flash-pohjaisella kehitysversiolla (esim. PIC12F508) ennen varsinaisen tuotantoerän ohjelmointia. Käytä piirin lähellä 100 nF suodatinkondensaattoria käyttöjännitenastojen (VDD ja VSS) välissä. Koska I/O-pinnejä on rajoitetusti, suunnittele kytkentä siten, että pinnien kuormitus pysyy sallituissa rajoissa, jotta vältät piirin ylikuumenemisen tai toimintahäiriöt.
