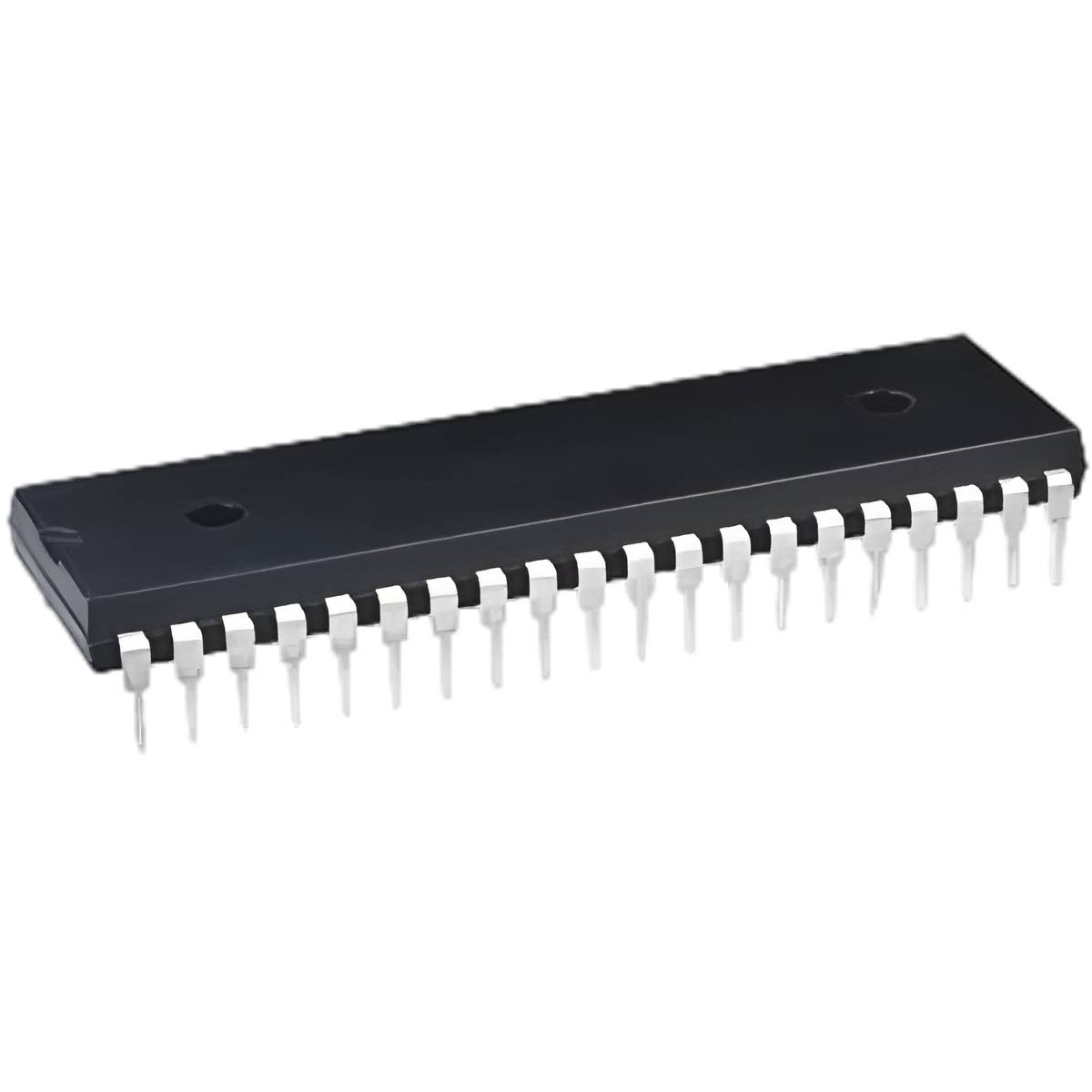

8-bittinen mikrokontrolleri DIL-40 (87C51P)
87C51P on suorituskykyinen 8-bittinen mikrokontrolleri, joka perustuu klassiseen MCS-51 (8051) -arkkitehtuuriin. Tämä piiri sisältää sisäänrakennetun UV-pyyhittävän EPROM-muistin (OTPROM-versio), mikä mahdollistaa ohjelmakoodin tallentamisen suoraan mikrokontrollerille ilman tarvetta erilliselle ulkoiselle ohjelmamuistille.
87C51P (valmistaja muun muassa Intel / Philips / vastaava) on suosittu valinta sulautettuihin järjestelmiin, joissa tarvitaan luotettavaa ja hyvin tunnettua prosessointiarkkitehtuuria. 40-nastainen DIL-kotelointi tekee siitä helposti asennettavan niin prototyyppilevyille kuin perinteisille piirilevyillekin, ja sen kattavat I/O-ominaisuudet tarjoavat hyvät puitteet erilaisten oheislaitteiden ohjaamiseen.
CMOS-tekniikan ansiosta 87C51P on energiatehokas ja tarjoaa laajan valikoiman ominaisuuksia, kuten sisäänrakennettuja ajastimia, sarjaliikenneliitännän (UART) sekä mahdollisuuden laajentaa muistia ulkoisilla komponenteilla, mikäli 4 kt sisäinen ohjelmamuisti käy pieneksi.
Tärkeimmät ominaisuudet:
Sisäänrakennettu EPROM/OTP-muisti: 4 kt ohjelmamuistia koodin tallennukseen.
8051-yhteensopiva arkkitehtuuri: Erittäin hyvin dokumentoitu ja teollisuudessa laajasti käytetty käskykanta.
Monipuoliset I/O-mahdollisuudet: 32 ohjelmoitavaa I/O-pinniä neljässä 8-bittisessä portissa.
Sisäinen RAM: 128 tavun RAM-muisti datan käsittelyä varten.
Integroitu oheislogiikka: Kaksi 16-bittistä ajastinta/laskuria ja täysdupleksi UART-sarjaportti.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: 87C51P
Tuotetyyppi: 8-bittinen CMOS-mikrokontrolleri
Kotelotyyppi: DIL-40 (40-pin, läpiasennus)
Ohjelmamuisti: 4 kt EPROM
Valmistaja: Useita (esim. Intel, Philips/NXP)
Tyypilliset käyttökohteet:
Sulautettujen järjestelmien ohjauslogiikka
Teollisuuden automaatio ja koneiden ohjausyksiköt
Koulutus- ja kehitysalustat mikrokontrollerien ohjelmointiin
Automaatiojärjestelmät, jotka vaativat pientä ja kompaktia logiikkaohjainta
Vanhojen 8051-pohjaisten laitteiden kunnossapito ja päivitys
Vinkki asennukseen ja suunnitteluun: EPROM-muistilla varustetun version ohjelmointi vaatii yhteensopivan EPROM-ohjelmointilaitteen. Muista myös kytkeä 12 MHz tai muu sopiva kvartsikide ja kaksi 22–33 pF kondensaattoria XTAL1- ja XTAL2-nastoihin kellosignaalin muodostamiseksi. Reset-nastassa tulee käyttää asianmukaista RC-kytkentää, joka takaa mikrokontrollerin oikeanlaisen käynnistymisen virran kytkeytyessä. Jos piiri on UV-pyyhittävä malli (lasi-ikkunalla varustettu), suojaa ikkuna ohjelmoinnin jälkeen tarralla, jotta ympäristön valo ei tyhjennä ohjelmamuistia.
