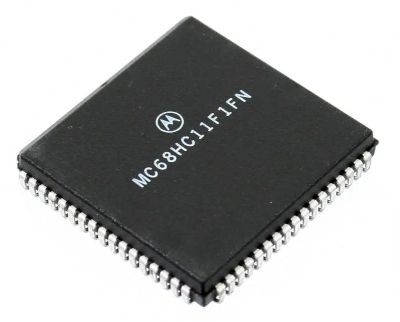

8-bittinen mikro-ohjain (MC68HC11F1FN) PLCC-68
MC68HC11F1FN on osa legendaarista Motorola 68HC11 -mikro-ohjainperhettä. Se on erittäin suosittu ja monipuolinen 8-bittinen mikrokontrolleri, joka on suunniteltu erityisesti teollisuuden ohjaussovelluksiin, autoelektroniikkaan ja monimutkaisiin sulautettuihin järjestelmiin.
F1-versio on laajennettu malli, joka tarjoaa enemmän I/O-kapasiteettia ja kehittyneempiä oheislaitteita verrattuna perusmalleihin. Sen arkkitehtuuri on tunnettu luotettavuudestaan ja kattavasta käskykannastaan.
Tärkeimmät ominaisuudet:
Arkkitehtuuri: 8-bittinen prosessoriydin, joka on ohjelmistoyhteensopiva 6800-sarjan kanssa.
Muisti: Sisältää 1 KB RAM-muistia ja 512 tavua EEPROM-muistia. (Huom: F1-mallissa on laajennettuja ominaisuuksia perusversioon verrattuna).
I/O-kapasiteetti: Suuri määrä ohjelmoitavia I/O-linjoja (jopa 54 nastaa), mikä tekee siitä sopivan monimutkaisiin laitteisiin.
Ajastimet: Edistynyt ajastinjärjestelmä (Input Capture, Output Compare -toiminnot), joka mahdollistaa tarkan ajoituksen ja moottorinohjauksen.
Sarjaliikenne: Sisäänrakennettu SCI (Serial Communications Interface) ja SPI (Serial Peripheral Interface).
A/D-muunnin: Integroitu 8-kanavainen 8-bittinen analogia-digitaalimuunnin.
Tekniset tiedot:
Tilauskoodi: MC68HC11F1FN
Tuotetyyppi: 8-bittinen mikro-ohjain
Kotelotyyppi: PLCC-68 (68-pin pinnimäärä, pinta-asennus)
Toimintajännite: 5 V
Valmistaja: Motorola (nykyisin osa NXP:tä)
Tyypilliset käyttökohteet:
Autojen moottorinohjausyksiköt (ECU)
Teollisuuden robotiikka ja servomoottorien ohjaus
Kehittyneet kuluttajaelektroniikkalaitteet
Sulautetut järjestelmät, jotka vaativat paljon I/O-liitäntöjä ja vankkaa suorituskykyä
Vinkki asennukseen ja suunnitteluun: Koska kyseessä on PLCC-68-koteloitu komponentti, sen asentaminen vaatii siihen sopivan PLCC-kannan tai osaamista pintaliitosjuottamisessa (reflow tai huolellinen käsinjuottaminen). MC68HC11-piirin "Mode"-valintapinnit (MODA, MODB) ovat kriittisiä: ne määrittävät, käynnistyykö piiri sisäisestä muistista vai vaatiiko se ulkoisen ohjelmamuistin. Varmista aina, että järjestelmän kellotaajuus on tuettu ja että virransyöttö on suodatettu riittävillä kondensaattoreilla, erityisesti analogisia mittauksia varten (VREF- ja AVCC-pinnit).
