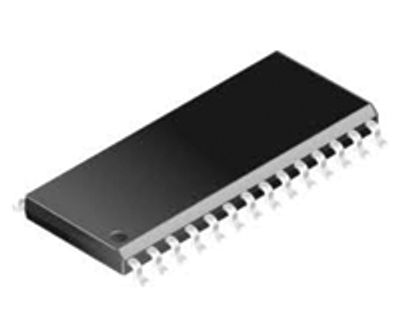

8-bittinen mikrokontrolleri 20MHz SO-28 (PIC16F873A-I/SO)

Teollisuusstandardin mukainen, korkean suorituskyvyn 8-bittinen Flash-mikrokontrolleri, joka yhdistää monipuoliset analogiset ominaisuudet, laajan muistikapasiteetin ja erinomaisen luotettavuuden sulautettuihin järjestelmiin.

PIC16F873A (valmistaja Microchip Technology) on yksi maailman suosituimmista ja monikäyttöisimmistä 8-bittisistä mikrokontrollereista. Tämä "Mid-Range" -perheen jäsen on suunniteltu erityisesti haastaviin ohjaussovelluksiin, joissa vaaditaan pientä kokoa, alhaista virrankulutusta ja korkeaa integraatioastetta. Piiri sisältää runsaasti Flash-ohjelmamuistia, tehokkaan A/D-muuntimen (ADC), sarjaliikenneliitännät (USART, SPI, I2C) sekä sisäänrakennetun EEPROM-muistin asetusten pysyvää tallennusta varten. Komponentti on pakattu 28-nastaiseen SO-28 (SOIC-28) pintaliitoskoteloon, mikä tekee siitä täydellisen valinnan moderneihin, tilaa säästäviin elektroniikkasuunnitelmiin.

PIC16F873A-mikrokontrollerin suurin etu on Microchipin RISC-arkkitehtuuri, joka mahdollistaa erittäin nopean ja tehokkaan koodin suorituksen (jopa 5 MIPS 20 MHz kellotaajuudella). Piiri on varustettu "Self-Write" -Flash-muistilla, mikä mahdollistaa ohjelmistopäivitykset kentällä ilman erillistä ohjelmointilaitetta. Sen sisäänrakennettu kymmenbittinen A/D-muunnin tarjoaa tarkat mittausmahdollisuudet analogisille antureille, mikä tekee siitä erinomaisen valinnan esimerkiksi lämpötilan, paineen tai muiden fysikaalisten suureiden monitorointiin ja ohjaukseen.

Tärkeimmät ominaisuudet:

• Korkea suorituskyky: 20 MHz maksimikellotaajuus ja tehokas RISC-käskykanta takaavat nopean vasteen ohjaussovelluksissa.

• Runsaasti muistia: 7KB Flash-ohjelmamuistia, 192 tavua RAM-muistia ja 128 tavua EEPROM-muistia asetusten pysyvään tallennukseen.

• Monipuoliset oheislaitteet: Sisältää 5 kpl 10-bittisiä A/D-muuntimia, kaksi 16-bittistä ajastinta ja UART/SPI/I2C-sarjaliikenneliitännät.

• Laajat virranhallintaominaisuudet: Tukee useita tehonhallintatiloja (Sleep, Idle), mikä tekee piiristä optimaalisen paristo- ja akkukäyttöisiin laitteisiin.

• Luotettava teollisuusstandardi: Laaja lämpötilankesto (-40 °C ... +85 °C) ja erinomainen häiriönsieto takaavat toimintavarmuuden vaativissakin olosuhteissa.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: PIC16F873A-I/SO (I = Teollinen lämpötila-alue, SO = SOIC-pintaliitoskotelo)

• Tuotetyyppi: 8-bittinen CMOS-mikrokontrolleri (Flash-muistilla)

• Kotelotyyppi: SOIC-28 / SO-28 (28-pin, SMD-pintaliitos)

• Käyttöjännite (VDD): 2,0 V ... 5,5 V DC

• Kellotaajuus: 0 ... 20 MHz

• Flash-muisti: 7168 tavua (4K x 14 words)

• RAM-muisti: 192 tavua

• EEPROM-muisti: 128 tavua

• Digitaaliset I/O-pinnat: 22 kappaletta

• Valmistaja: Microchip Technology

Tyypilliset käyttökohteet:

• Teollisuusautomaation ohjausyksiköt, anturilukijat ja prosessinohjausjärjestelmät

• Kotitalouksien älylaitteet, lämmityksenohjaus ja valaistusratkaisut

• Akku- ja paristokäyttöiset kannettavat mittalaitteet, kuten lämpötila- ja kosteusloggerit

• Robotiikka, harraste-elektroniikka ja prototyyppien rakentaminen, joissa tarvitaan vakaata 8-bittistä prosessointitehoa

• Elektroniikkahuollot, kunnossapito, laitesuunnittelu sekä vioittuneiden mikrokontrollerien korvaaminen alkuperäisosalla

Vinkki asennukseen ja suunnitteluun: PIC16F873A-mikrokontrolleri vaatii vakaan käyttöjännitteen (VDD) ja maan (VSS) kytkemisen useisiin nastoihin luotettavuuden varmistamiseksi. Piirin kellotuksessa voidaan käyttää joko ulkoista kvartsikristallia (XT/HS-moodi) tai RC-oskillator-kytkentää. Ohjelmointia varten piiri käyttää ICSP-väylää (In-Circuit Serial Programming), joka mahdollistaa mikrokontrollerin päivittämisen suoraan piirilevyllä ilman irrottamista. Häiriöttömän toiminnan varmistamiseksi sijoita 100 nF keraaminen suodatinkondensaattori mahdollisimman lähelle piirin VDD- ja VSS-nastoja. Muista myös kytkeä MCLR-nasta (nasta 20) ylösvetovastuksella (n. 10 kOhm) käyttöjännitteeseen, jotta mikrokontrolleri ei resetoidu hallitsemattomasti käytön aikana.
