YDYP-3X2.5 – litteä asennuskaapeli 3G2,5 mm², 450/750 V

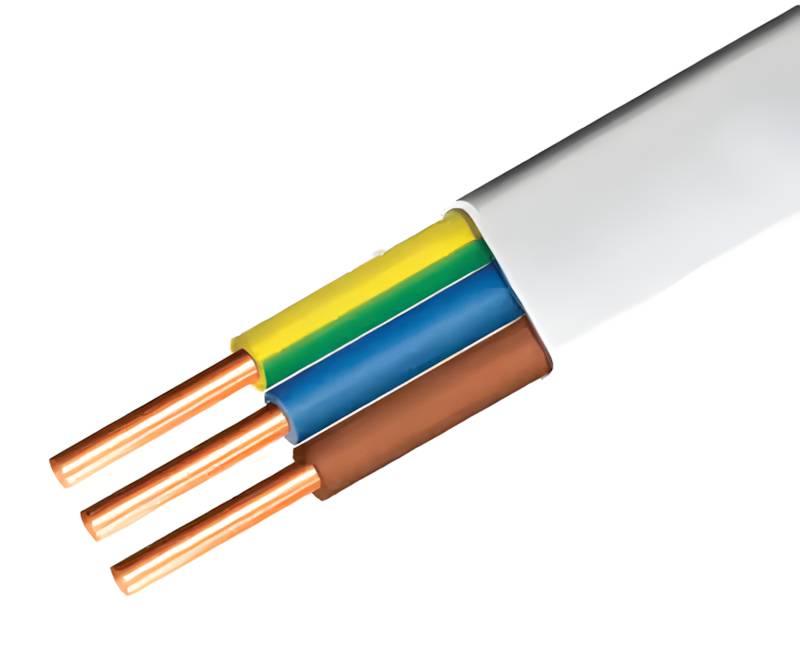

YDYP-3X2.5 on ELEKTROKABELin valmistama litteä asennuskaapeli (tyyppi YDY), jossa on kolme yksilankaista (rautalanka) kuparijohdinta. Jokaisen johtimen poikkipinta-ala on 2,5 mm², ja johdin kuuluu johdinluokkaan 1 (EN 60228). Merkintä 3G tarkoittaa, että kaapelissa on keltavihreä maadoitusjohdin. Jokainen johdin on PVC-eristetty (eristeen nimellispaksuus 0,8 mm), ja johtimet on upotettu yhteiseen valkoiseen PVC-vaippaan. Kaapelin ulkomitat ovat 6,3 × 12,9 mm. Litteä profiili sopii hyvin rapattavaan asennukseen ja pinta-asennukseen sekä ahtaisiin kohtiin.
Kaapelin nimellisjännite on 450/750 V, ja poikkipinta-ala 2,5 mm² on yleinen valinta pistorasiaryhmien ja muiden suurempaa kuormaa vaativien ryhmien kiinteässä asennuksessa. Johtimen enimmäisvastus 20 °C:ssa on 7,41 Ω/km, mikä pitää jännitehäviön pienenä pitemmilläkin vedoilla. Yksilankainen johdin pysyy muodossaan ja asettuu tukevasti kytkentärasioiden ja liittimien ruuvi- ja jousiliittimiin. Kaapeli on suojaamaton, eli siinä ei ole erillistä suojavaippaa tai -punosta.
Kaapelin toimintalämpötila-alue on -40…70 °C, ja johtimien enimmäislämpötila oikosulussa on 160 °C. PVC-eriste ja -vaippa antavat kosteudenkestoa ja mekaanista suojaa sisäasennuksissa, ja kaapeli soveltuu käytettäväksi myös kosteissa tiloissa. Kaapelin arvioitu paino on noin 140 kg/km.
Tekniset tiedot
- Valmistaja: ELEKTROKABEL
- Valmistajan tunnus: YDYP-3X2.5
- Tilauskoodi: YDYP3X2.5
- TME-symboli: EK-YDYP-3X2.5
- Johdon tyyppi: virtajohto (asennuskaapeli)
- Kaapelin laji: YDY
- Poikkileikkauksen muoto: litteä
- Kaapelin rakenne: 3G2,5 mm²
- Johtimien lukumäärä: 3
- Johtimen poikkipinta-ala: 2,5 mm²
- Johtimen materiaali: kupari (Cu)
- Johtimen rakenne: yksilankainen (rautalanka), luokka 1
- Maadoitusjohdin: keltavihreä
- Suojaus: suojaamaton
- Eristemateriaali: PVC
- Eristeen nimellispaksuus: 0,8 mm
- Vaipan ja eristeen väri: valkoinen
- Nimellisjännite: 450/750 V
- Ulkomitat: 6,3 × 12,9 mm
- Johtimen enimmäisvastus (20 °C): 7,41 Ω/km
- Toimintalämpötila: -40…70 °C
- Johtimen enimmäislämpötila oikosulussa: 160 °C
- Arvioitu paino: noin 140 kg/km
- Standardit: EN 50525-1, EN 60228
Yhteensopivat ja täydentävät tuotteet
ELEKTROKABEL-valmistajalta löytyy samaa YDYP-tuoteperhettä muilla johdinmäärillä ja poikkipinta-aloilla. Kaapelin kanssa käytetään tavallisesti asennusrasioita, johdonsuojakatkaisijoita ja kaapelin kiinnitystarvikkeita.
