YDYP-3X4 – litteä asennuskaapeli 3G4 mm², 450/750 V

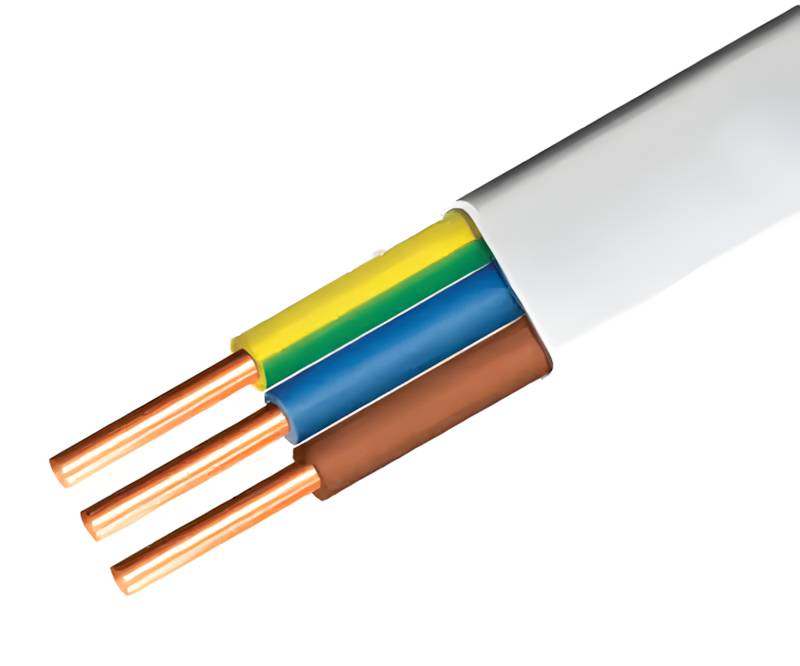

YDYP-3X4 on ELEKTROKABELin valmistama litteä asennuskaapeli (tyyppi YDY), jossa on kolme yksilankaista (rautalanka) kuparijohdinta. Jokaisen johtimen poikkipinta-ala on 4 mm², ja johdin kuuluu johdinluokkaan 1 (EN 60228). Merkintä 3G tarkoittaa, että kaapelissa on keltavihreä maadoitusjohdin. Jokainen johdin on PVC-eristetty, ja johtimet on upotettu yhteiseen valkoiseen PVC-vaippaan. Kaapelin ulkomitat ovat 7,4 × 16,2 mm. Litteä profiili sopii rapattavaan asennukseen ja pinta-asennukseen sekä paikkoihin, joissa pyöreä kaapeli olisi hankala reitittää.

Kaapelin nimellisjännite on 450/750 V. Poikkipinta-ala 4 mm² soveltuu suurempaa kuormaa vaativien ryhmien kiinteään asennukseen, ja johtimen suurempi poikkipinta pitää resistanssin ja jännitehäviön pienenä pitemmilläkin vedoilla (johtimen enimmäisvastus 20 °C:ssa on EN 60228 -standardin mukaan 4,61 Ω/km). Yksilankainen johdin pysyy muodossaan ja asettuu tukevasti kytkentärasioiden ja liittimien ruuvi- ja jousiliittimiin. Kaapeli on suojaamaton, eli siinä ei ole erillistä suojavaippaa tai -punosta.

Kaapelin toimintalämpötila-alue on -40…70 °C, ja johtimen enimmäislämpötila on 70 °C. PVC-eriste ja -vaippa antavat kosteudenkestoa ja mekaanista suojaa kiinteissä sisäasennuksissa, esimerkiksi rapatun pinnan alla, sisällä ja päällä.

Tekniset tiedot

• Valmistaja: ELEKTROKABEL
• Valmistajan tunnus: YDYP-3X4
• Tilauskoodi: YDYP3X4
• TME-symboli: EK-YDYP-3X4
• Johdon tyyppi: virtajohto (asennuskaapeli)
• Kaapelin laji: YDY
• Poikkileikkauksen muoto: litteä
• Kaapelin rakenne: 3G4 mm²
• Johtimien lukumäärä: 3
• Johtimen poikkipinta-ala: 4 mm²
• Johtimen materiaali: kupari (Cu)
• Johtimen rakenne: yksilankainen (rautalanka), luokka 1
• Maadoitusjohdin: keltavihreä
• Suojaus: suojaamaton
• Eristemateriaali: PVC
• Vaipan ja eristeen väri: valkoinen
• Nimellisjännite: 450/750 V
• Koejännite: 2,5 kV
• Ulkomitat: 7,4 × 16,2 mm
• Johtimen enimmäisvastus (20 °C): 4,61 Ω/km
• Toimintalämpötila: -40…70 °C
• Johtimen enimmäislämpötila: 70 °C
• Standardit: EN 50525-1, EN 60228

Yhteensopivat ja täydentävät tuotteet

ELEKTROKABEL-valmistajalta löytyy samaa YDYP-tuoteperhettä muilla johdinmäärillä ja poikkipinta-aloilla. Kaapelin kanssa käytetään tavallisesti asennusrasioita, johdonsuojakatkaisijoita ja kaapelin kiinnitystarvikkeita.
