YDYP-3X6 – litteä asennuskaapeli 3G6 mm², 450/750 V

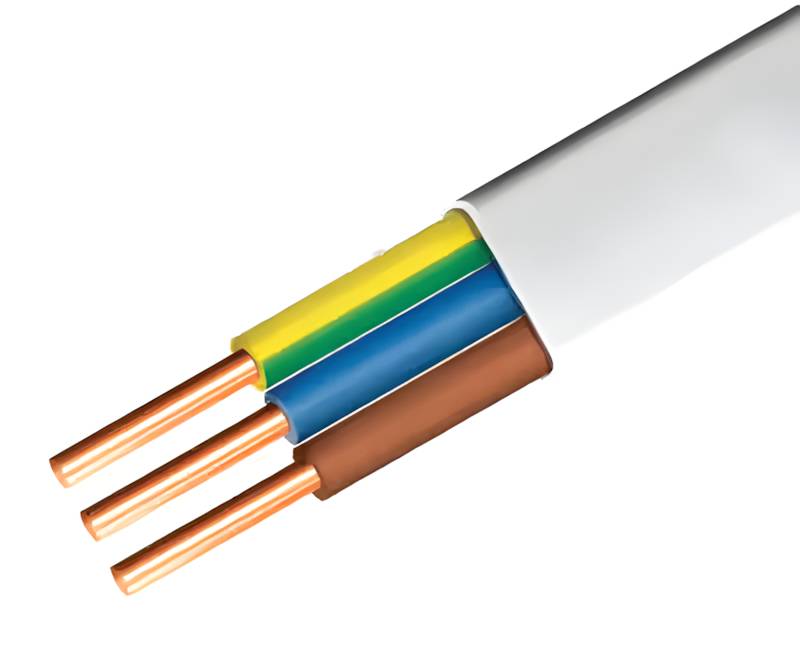

YDYP-3X6 on ELEKTROKABELin valmistama litteä asennuskaapeli (tyyppi YDY), jossa on kolme yksilankaista (rautalanka) kuparijohdinta. Jokaisen johtimen poikkipinta-ala on 6 mm², ja johdin kuuluu johdinluokkaan 1 (EN 60228). Merkintä 3G tarkoittaa, että kaapelissa on maadoitusjohdin. Jokainen johdin on PVC-eristetty, ja johtimet on upotettu yhteiseen valkoiseen PVC-vaippaan. Litteä profiili sopii rapattavaan asennukseen ja pinta-asennukseen sekä paikkoihin, joissa pyöreä kaapeli olisi hankala reitittää.

Kaapelin nimellisjännite on 450/750 V. Poikkipinta-ala 6 mm² soveltuu suurta kuormaa vaativien ryhmien kiinteään asennukseen, ja suuri johdinpoikkipinta pitää jännitehäviön pienenä pitemmilläkin vedoilla (johtimen enimmäisvastus 20 °C:ssa on EN 60228 -standardin mukaan 3,08 Ω/km). Yksilankainen johdin pysyy muodossaan ja asettuu tukevasti kytkentärasioiden ja liittimien liitinkohtiin. Kaapeli on suojaamaton, eli siinä ei ole erillistä suojavaippaa tai -punosta.

PVC-eriste ja -vaippa antavat kosteudenkestoa ja mekaanista suojaa kiinteissä sisäasennuksissa, esimerkiksi rapatun pinnan alla, sisällä ja päällä.

Tekniset tiedot

• Valmistaja: ELEKTROKABEL
• Valmistajan tunnus: YDYP-3X6
• TME-symboli: EK-YDYP-3X6
• Johdon tyyppi: virtajohto (asennuskaapeli)
• Kaapelin laji: YDY
• Poikkileikkauksen muoto: litteä
• Kaapelin rakenne: 3G6 mm²
• Johtimien lukumäärä: 3
• Johtimen poikkipinta-ala: 6 mm²
• Johtimen materiaali: kupari (Cu)
• Johtimen rakenne: yksilankainen (rautalanka), luokka 1
• Suojaus: suojaamaton
• Eristemateriaali: PVC
• Vaipan ja eristeen väri: valkoinen
• Nimellisjännite: 450/750 V
• Johtimen enimmäisvastus (20 °C): 3,08 Ω/km
• Standardit: EN 50525-1, EN 60228

Yhteensopivat ja täydentävät tuotteet

ELEKTROKABEL-valmistajalta löytyy samaa YDYP-tuoteperhettä muilla johdinmäärillä ja poikkipinta-aloilla. Kaapelin kanssa käytetään tavallisesti asennusrasioita, johdonsuojakatkaisijoita ja kaapelin kiinnitystarvikkeita.
