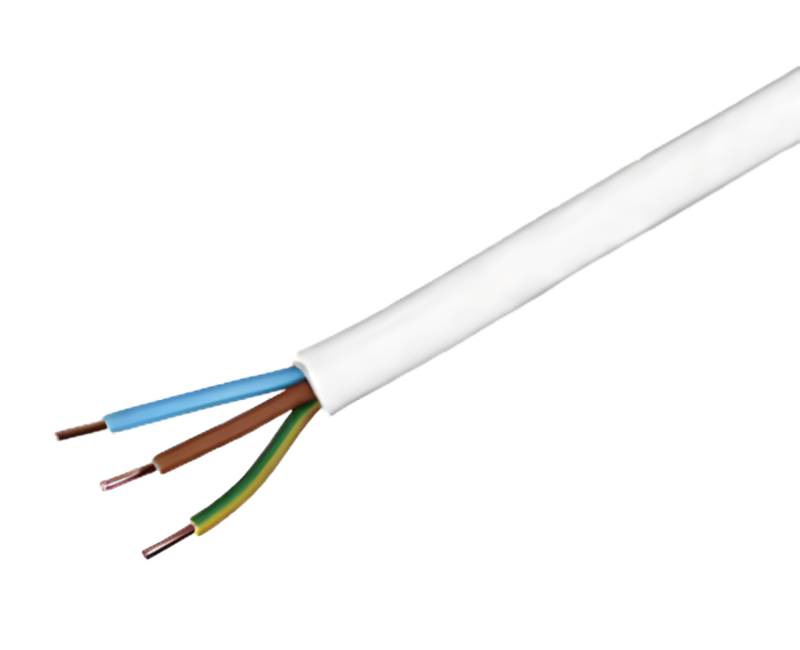

YDY-3X1 – asennuskaapeli 3G1 mm², PVC, valkoinen (ELEKTROKABEL)

YDY-3X1 on pyöreä, suojaamaton asennuskaapeli, jossa on kolme yksilankaista (luokan 1) kuparijohdinta. Poikkipinta-ala on 1 mm² johdinta kohti. Merkintä 3G1 tarkoittaa, että yksi kolmesta johtimesta on keltavihreä maadoitusjohdin. Kaapeli sopii siis suoraan yksivaiheisiin ryhmäjohtoihin, joissa tarvitaan vaihe-, nolla- ja suojajohdin. Yksilankainen johdin pitää muotonsa asennuksessa ja on helppo viedä rimaliittimiin ja ruuviliittimiin.

Sähköisesti kaapeli on mitoitettu nimellisjännitteelle 450/750 V. Sekä johdinten eristeet että ulkovaippa ovat PVC:tä. Valkoinen vaippa on ulkohalkaisijaltaan 8,2 mm, mikä sopii tavallisiin asennusrasioihin ja -putkiin.

Kaapelin toimintalämpötila-alue on -40…+70 °C. YDY-tyyppi on tarkoitettu kiinteään sisäasennukseen. Sen voi asentaa pinta-asennuksena sekä rapatun pinnan päälle tai sisään.

Kaapeli on pyöreä ja suojaamaton (ei suojavaippaa tai vaippaa ympäröivää kuparisuojaa). Siksi se sopii verkkojännitteisiin voimavirta- ja valaistuspiireihin. Tiedonsiirtoon ja häiriöherkkiin signaaleihin kannattaa valita suojattu kaapelityyppi. Saatavilla on myös vastaavia YDY-kaapeleita muissa johdinmäärissä ja poikkipinnoissa.

Tekniset tiedot

• Tilauskoodi: MMJ3X1
• Valmistaja: ELEKTROKABEL
• Valmistajan tyyppimerkintä: YDY-3X1
• Kaapelin laji: YDY
• Johdon tyyppi: virtajohto
• Kaapelin rakenne: 3G1 mm²
• Johtimien lukumäärä: 3 (yksi keltavihreä maadoitusjohdin)
• Johtimen poikkipinta-ala: 1 mm²
• Johtimen materiaali: kupari (Cu)
• Johtimen rakenne: yksilankainen (rautalanka)
• Poikkileikkauksen muoto: pyöreä
• Suojan rakenne: suojaamaton
• Eristemateriaali: PVC
• Eristeen väri: valkoinen
• Johdon ulkohalkaisija: 8,2 mm
• Nimellisjännite: 450/750 V
• Koejännite: 2,5 kV
• Toimintalämpötila: -40…+70 °C
• Johtimen suurin sallittu lämpötila: +70 °C
• Suurin sallittu lämpötila oikosulussa: +160 °C
• Standardit: PN-E-90068, HD 308 S2 (johdinten värikoodaus)
• Direktiivit: RoHS
