Asynnchr. comm.element (UART) DIL-40 *

Asynnchr. comm.element (UART) DIL-40 *

Asynnchr. comm.element (UART) DIL-40 *

SKU#: 8250P
Toimitettavissa 2 kpl Toimitettavissa heti
Noudettavissa 2 kpl (2 tunnin kuluttua tilauksesta, ma-pe 9-17)
Asynnchr. comm.element (UART) DIL-40 *
6,27 €

Tuotekuvaus

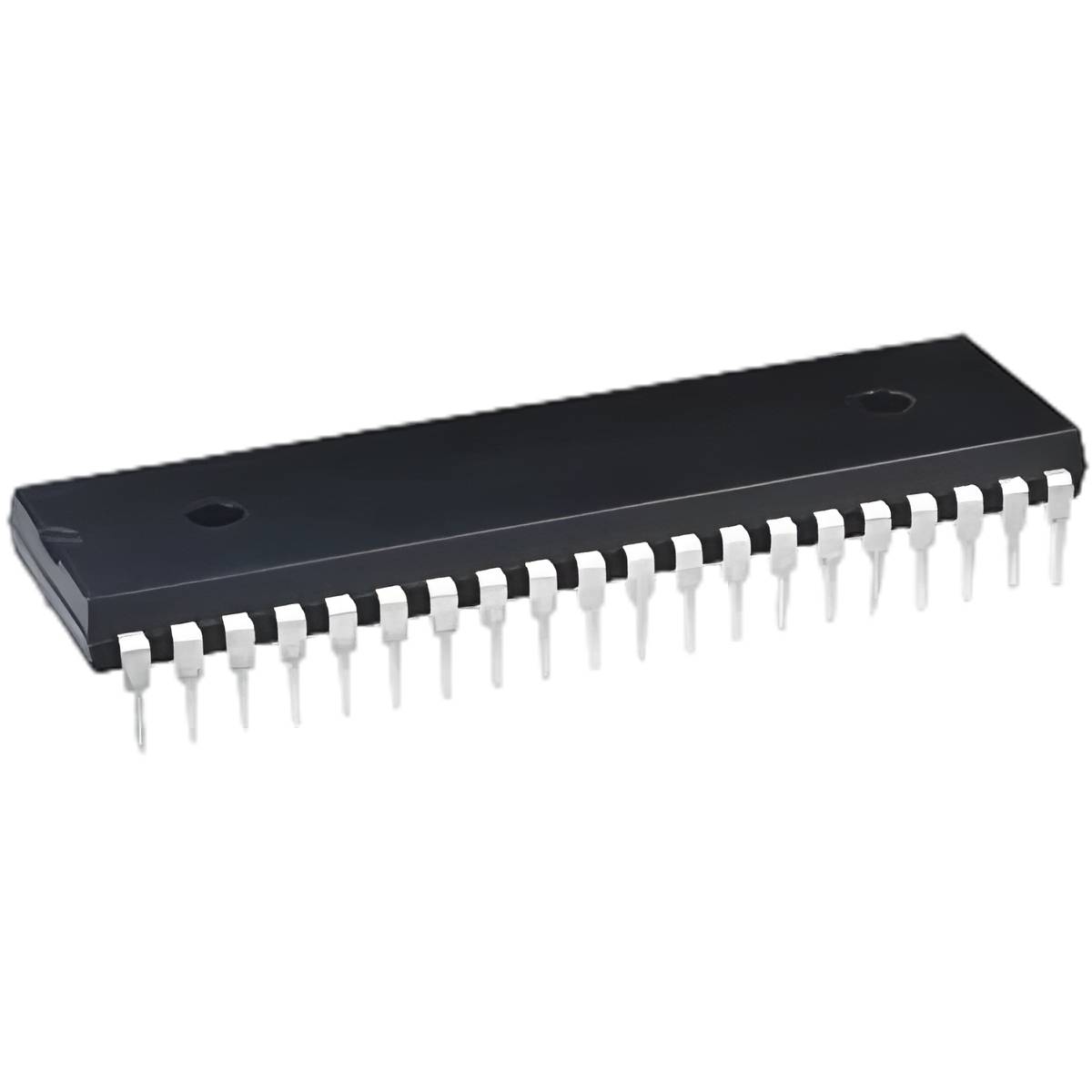

Asynkroninen tiedonsiirto-ohjain (UART) DIL-40 (8250P)

8250P on legendaarinen asynkroninen tiedonsiirto-ohjain, joka tunnetaan paremmin nimellä UART (Universal Asynchronous Receiver/Transmitter). Se oli keskeinen komponentti erityisesti varhaisissa PC-tietokoneissa, joissa se vastasi sarjaporttiliikenteestä (RS-232).

Tämä piiri muuntaa rinnakkaisen datan (mikroprosessorin väylältä) sarjamuotoon lähetyksen ajaksi ja päinvastoin vastaanoton aikana. Se sisältää integroidun baudinopeusgeneraattorin, joka mahdollistaa tiedonsiirtonopeuden säädön ilman erillisiä ulkoisia ajastinpiirejä.

Tärkeimmät ominaisuudet:

  • Sarjaliikenteen hallinta: Hoitaa täysduplex-tiedonsiirron, start- ja stop-bittien lisäyksen sekä pariteettilaskennan.

  • FIFO-puskurointi (mallikohtainen): Vaikka alkuperäinen 8250 oli puskuroimaton, monet myöhemmät yhteensopivat versiot sisältävät puskureita, jotka vähentävät prosessorin kuormitusta.

  • Baudinopeusgeneraattori: Sisäinen ohjelmoitava kello, jolla asetetaan tiedonsiirtonopeus.

  • Modemiohjaus: Sisältää liitännät modeemin ohjaussignaaleille (esim. RTS, CTS, DTR, DSR).

  • TTL-yhteensopivuus: Toimii standardeilla 5 V TTL-tasoilla.

Tekniset tiedot:

  • Tilauskoodi: 8250P

  • Tuotetyyppi: Asynkroninen tiedonsiirto-ohjain (UART)

  • Kotelotyyppi: DIL-40 (40-pin, läpiasennus)

  • Käyttöjännite: 5 V

  • Valmistaja: National Semiconductor (alkuperäinen kehittäjä), Intel ja useat muut

Tyypilliset käyttökohteet:

  • Perinteiset PC-sarjaportit (COM-portit)

  • Teollisuuden väyläsovellukset (RS-232, RS-422, RS-485 -liitännät)

  • Sulautetut järjestelmät, jotka vaativat asynkronista tiedonsiirtoa ulkoisten laitteiden kanssa

  • Historiallisen laitteiston ylläpito ja korjaus

Vinkki asennukseen ja suunnitteluun: 8250P vaatii toimiakseen tarkan kellosignaalin (tyypillisesti 1.8432 MHz kvartsikide on standardi, koska se mahdollistaa yleisimpien baudinopeuksien kuten 9600 tai 115200 tarkan muodostamisen). Muista, että piirin tasot ovat TTL-tasoja; jos kytket sen RS-232-laitteeseen, tarvitset välille jännitetason muuntimen, kuten MAX232-piirin. Käytä 100 nF suodatinkondensaattoria käyttöjännitepinnin lähellä vakauden varmistamiseksi.
