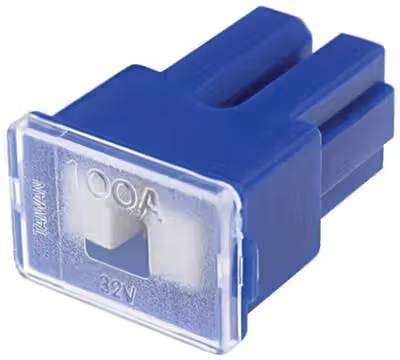

Autosulake JAPVAL-F, 32 VDC
Japanilaistyylinen kasettimallinen ajoneuvosulake (JCASE-tyyppi) naaraskosketimella 32 VDC:n jännitteelle – yleisesti käytetty moottoritilan suurivirtaisten piirien suojaukseen. Naaraskosketinrakenne mahdollistaa pienemmän jännitehäviön ja paremman käynnistysvirtapiikkien sieton kuin tavallisella laattasulakkeella, muistuttaen toimintaperiaatteeltaan sulakelenkkiä (fusible link).
Rakenne ja liitäntä: Sulake on kasettimallinen naaraskosketimella, joka työnnetään sulakerasian urospistokkeeseen. Kotelo on paloa kestävää muovia, tyypillisesti standardikorkuinen (tall) versio, mittasuhteiltaan noin 14 × 12 × 27 mm.
Sähköiset ominaisuudet: Nimellisjännite on 32 VDC ja murtokapasiteetti 1000 A. Toimintaominaisuus on hidas (time-delay). Nimellisvirta-alue on tyypillisesti 20–60 A. Käyttölämpötila-alue on -40…+125 °C.
Käyttökohteet: Ajoneuvojen moottoritilan suurivirtaisten piirien ylikuormitus- ja oikosulkusuojaus.
Tekniset tiedot:
- Mallisarja: JAPVAL-F (JCASE-tyyppi), useita virta-arvoja (mm. 20, 30, 40, 50 ja 60 A)
- Kokoluokka: JCASE, standardikorkuinen (tall), naaraskosketin
- Nimellisjännite: 32 VDC
- Murtokapasiteetti: 1000 A
- Toimintaominaisuus: hidas (time-delay)
- Nimellisvirta-alue: 20–60 A
- Käyttölämpötila-alue: -40…+125 °C
- Mitat: n. 14 × 12 × 27 mm
- Kotelomateriaali: paloa kestävä muovi
Yhteensopivuus: Sulake on yhteensopiva vastaavien JCASE-tyyppisten (standardikorkuisten) sulakerasioiden ja -pitimien kanssa. Matalaprofiilinen (Low Profile) versio on lyhyempi ja korkeammalle jännitteelle (58 VDC) mitoitettu vaihtoehto uudempiin, tiiviimpiin sulakerasiamalleihin.
