Banaanipistoke 2 mm 10 A 30/60 VDC (Stäubli/Multi-Contact SLS205-L)

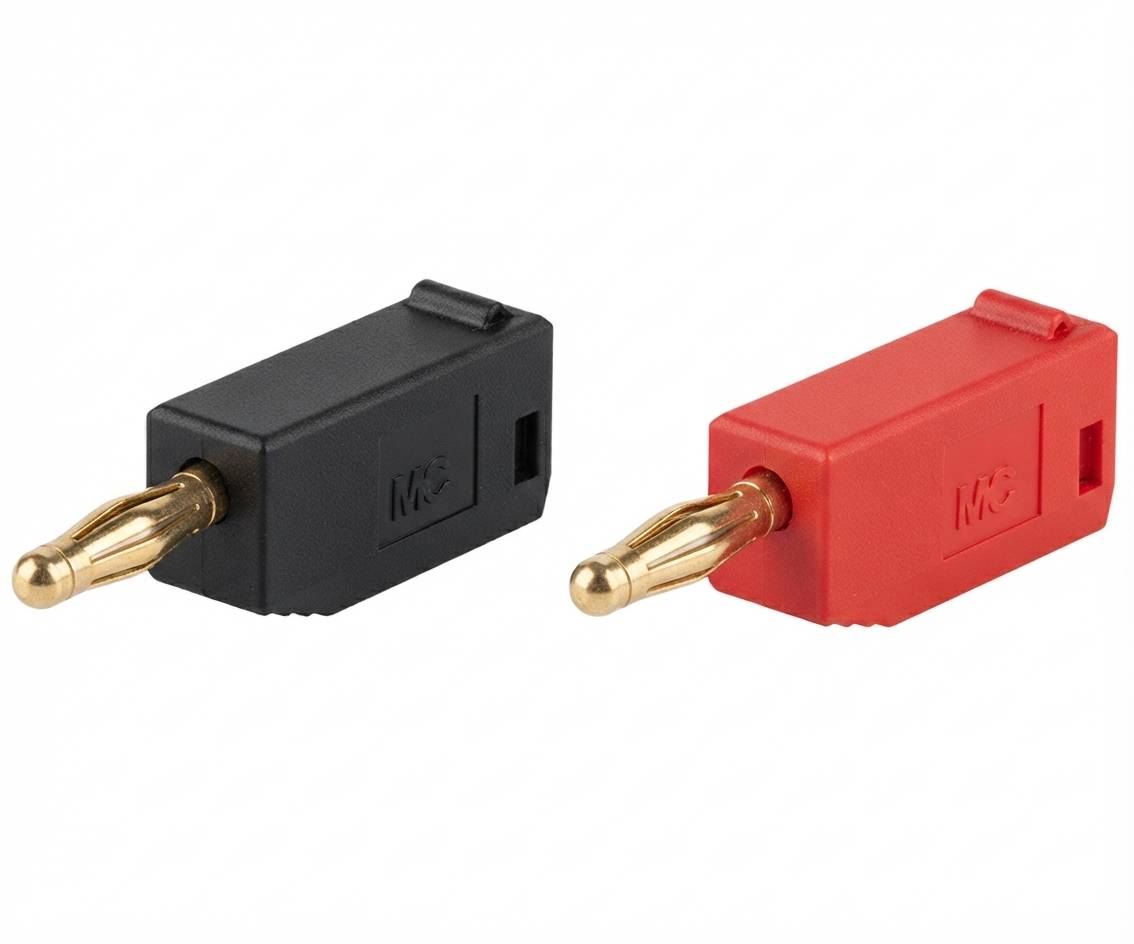

Stäublin (Multi-Contact) valmistama SLS205-L-sarjan 2 mm:n banaanipistoke – itse koottavien mittausjohtojen valmistukseen tarkoitettu liitin, joka soveltuu mittalaitteiden, virtalähteiden ja testauslaitteistojen johtoliitäntöihin pienemmällä liitinkoolla kuin standardi 4 mm:n banaanipistoke.
Rakenne ja liitäntä: Pistoke käyttää Multi-Contactin jousikuormitteista MULTILAM-kosketustekniikkaa, ja kosketin on kultapinnoitettu. Liitäntä johtoon tapahtuu juottamalla juotoskuppiin (solder bucket), minkä jälkeen puristettava (press-fit) jäykkä eriste asennetaan johdon päälle ja pistokkeen tankoon. Rakenne hyväksyy enintään 2,1 mm:n halkaisijaltaan olevan johtimen (esim. 0,5 mm²). Kokonaispituus on 27 mm. Pistoke on saatavana useilla väreillä (musta, punainen, keltainen, valkoinen ym.) piirien tunnistamisen helpottamiseksi.
Sähköiset ominaisuudet: Nimellisvirta on 10 A ja jännitealue 30 VAC / 60 VDC.
Käyttökohteet: Itse koottavat mittausjohdot laboratorio- ja testauskäyttöön, yhteensopiva mm. LB-I2R-sarjan paneeliasenteisten 2 mm:n pistorasioiden kanssa.
Tekniset tiedot:
- Mallisarja: SLS205-L (Stäubli / Multi-Contact), useita värivaihtoehtoja
- Valmistaja: Multi-Contact (Stäubli) AG
- Valmistusmaa: Sveitsi (CH)
- Liitäntähalkaisija: 2 mm
- Kosketustekniikka: MULTILAM (jousikuormitteinen)
- Kosketinpinnoite: kulta
- Liitäntätapa johtoon: juotettava (solder bucket)
- Suurin johtimen halkaisija: 2,1 mm
- Pituus: 27 mm
- Nimellisvirta: 10 A
- Jännitealue: 30 VAC / 60 VDC
Yhteensopivuus: SLS205-L-pistoke on yhteensopiva mm. LB-I2R-sarjan paneeliasenteisten 2 mm:n pistorasioiden kanssa. Samasta tuoteperheestä löytyy myös jäykkä versio (SLS2-S) ja vastaava 4 mm:n banaanipistokemalli (SLS4-B).
