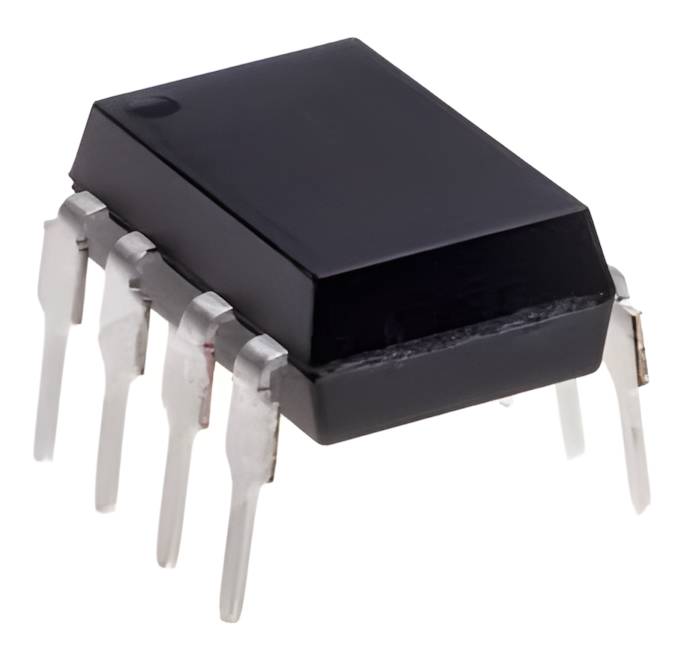

BiMOS-operaatiovahvistin DIL-8 (CA3130)
Huippuluokan tuloimpedanssi ja erinomainen suorituskyky vaativiin mittaus- ja signaalinkäsittelykytkentöihin.
CA3130 on erittäin suorituskykyinen BiMOS-operaatiovahvistin, jossa yhdistyvät kahden eri teknologian parhaat puolet: tulossa käytetään korkean impedanssin PMOS-transistoreita ja lähdössä nopeita bipolaaritransistoreita yhdistettynä CMOS-transistoreihin.
Tämän ainutlaatuisen rakenteen ansiosta piirillä on lähes täydellinen, poikkeuksellisen korkea tuloimpedanssi sekä kyky ohjata lähtöjännite erittäin lähelle kumpaakin käyttöjännitelinjaa (Rail-to-Rail-ulostulo). Se on ihanteellinen valinta sovelluksiin, joissa mitataan erittäin heikkoja virtoja tai signaalilähteen kuormittumista on ehdottomasti vältettävä.
Tärkeimmät ominaisuudet:
BiMOS-teknologia: PMOS-tuloaste ja CMOS-lähtöaste tarjoavat äärimmäisen pienen tulovirtatarpeen ja laajan jännite-alueen lähdössä.
Äärimmäisen korkea tuloimpedanssi: 1,5 TΩ (teraoomia) tyypillinen tuloimpedanssi varmistaa, että piiri ei kuormita herkkiä antureita tai signaalilähteitä.
Erittäin pieni tulon bias-virta: Tyypillisesti vain 5 pA (30 V käyttöjännitteellä).
Common-mode tulojännitealue: Ulottuu negatiivisen käyttöjännitelinjan alapuolelle (0 V tai -V), mikä tekee siitä erinomaisen yksipuolisella käyttöjännitteellä toimiviin kytkentöihin.
DIL-8-kotelointi: Helppo käsitellä koekytkentälevyillä ja perinteisissä läpiasennuspiirilevyissä.
Tekniset tiedot:
Tyyppi: CA3130 / CA3130E
Kotelotyyppi: DIL-8 / DIP-8 (Dual In-Line, läpiasennus)
Kanavien määrä: 1 (Yksittäinen op-amp)
Käyttöjännitealue: Yksipuolinen (Single supply) 5 V ... 16 V tai kaksipuolinen (Dual supply) ±2,5 V ... ±8 V
Kaistanleveys (Gain Bandwidth): 15 MHz
Nousunopeus (Slew Rate): 30 V/µs (erittäin nopea vaste)
Ulostulovirta: Maks. 22 mA
Käyttölämpötila-alue: -55 °C ... +125 °C
Tyypilliset käyttökohteet:
Korkeaimpedanssiset anturivahvistimet (esim. pH-anturit, valodiodit, pietsosähköiset anturit)
Tarkkuusajastimet ja oskillaattorit
Suorituskykyiset näytteenotto- ja pitopiirit (Sample and Hold)
Virranmittauskytkennät ja jänniteseuraajat
Tiedonkeruujärjestelmien etuasteet
Vinkki: Koska CA3130 sisältää herkkää MOS-teknologiaa, komponenttia käsiteltäessä on suositeltavaa noudattaa normaaleja ESD-suojautumistoimenpiteitä staattisen sähgön aiheuttamien vaurioiden välttämiseksi.
