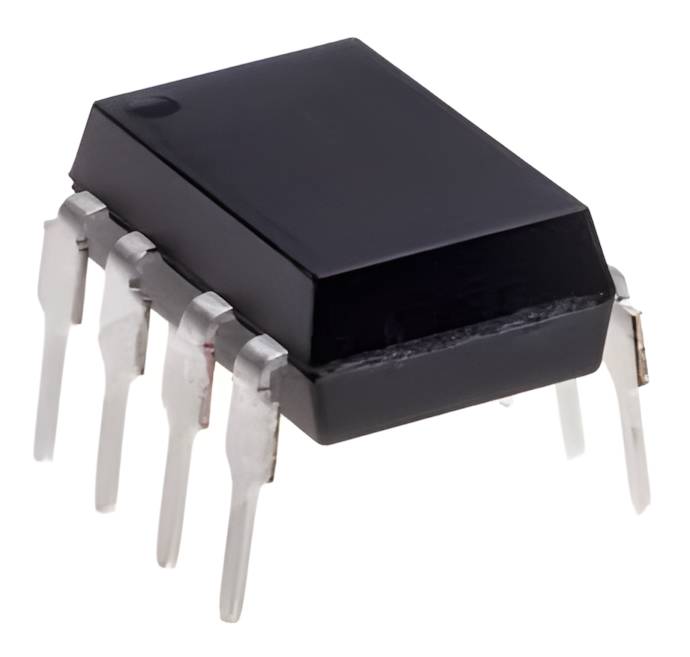

BiMOS-operaatiovahvistin DIL-8 (CA3140)
Korkean suorituskyvyn op-amp, jossa yhdistyvät PMOS-tuloasteen äärimmäinen tuloimpedanssi ja bipolaarisen lähtöasteen vahvuus.
CA3140 (CA3140E) on erittäin suosittu ja monipuolinen BiMOS-operaatiovahvistin, joka yhdistää korkeajännitteiset PMOS-transistorit ja perinteiset bipolaaritransistorit samalle sirulle. Tämän rakenteen ansiosta piirillä on poikkeuksellisen korkea tuloimpedanssi ja erittäin pieni tulovirta, mutta samalla se pystyy tarjoamaan laajan taajuusvasteen ja suuren toimintanopeuden.
CA3140 on sisäisesti taajuuskompensoitu (toisin kuin sisarmallinsa CA3130), mikä tekee siitä erittäin stabiilin ja helppokäyttöisen ilman ulkoisia kompensointikomponentteja. Piiri toimitetaan perinteisessä DIL-8 (DIP-8) -läpiasennuskotelossa.
Tärkeimmät ominaisuudet:
Äärimmäisen korkea tuloimpedanssi: 1,5 TΩ (teraoomia) tyypillinen tuloimpedanssi varmistaa, että piiri ei kuormita lainkaan herkimpiäkään antureita tai signaalilähteitä.
Erittäin pieni tulon bias-virta: Tyypillisesti vain 10 pA, mikä mahdollistaa tarkan toiminnan suurivastuksellisissa kytkennöissä.
Sisäinen taajuuskompensaatio: Helppo ja vakaa suunnitella, toimii luotettavasti jänniteseuraajana (puskurina).
Laaja common-mode tulojännitealue: Ulottuu negatiivisen käyttöjännitelinjan alapuolelle (0 V tai -V), joten piiri soveltuu erinomaisesti yksipuolisella käyttöjännitteellä (Single Supply) toimiviin laitteisiin.
DIL-8-kotelointi: Helppo käsitellä koekytkentälevyillä (breadboard) ja perinteisissä läpiasennuspiirilevyissä.
Tekniset tiedot:
Tyyppi: CA3140 / CA3140E
Kotelotyyppi: DIL-8 / DIP-8 (Dual In-Line, läpiasennus)
Kanavien määrä: 1 (Yksittäinen op-amp)
Käyttöjännitealue: Yksipuolinen 4 V ... 36 V tai kaksipuolinen ±2 V ... ±18 V
Kaistanleveys (Gain Bandwidth): 4,5 MHz
Nousunopeus (Slew Rate): 9 V/µs
Tulon offset-jännite: Tyypillisesti 5 mV (säädettävissä erillisillä offset-pinneillä)
Käyttölämpötila-alue: -55 °C ... +125 °C
Tyypilliset käyttökohteet:
Korkeaimpedanssiset instrumentointi- ja anturivahvistimet (esim. pietsoanturit, valodiodit, pH-mittarit)
Yksipuolisen käyttöjännitteen (esim. +5 V tai +12 V) vahvistinkytkennät
Tarkkuuskomparaattorit ja jänniteseuraajat (puskurit)
Aktiiviset suodattimet ja näytteenottopiirit
Teollisuuselektroniikan ohjauspiirit ja harrasteprojektit
Vinkki: Koska CA3140-piirin tuloaste perustuu herkkään MOS-teknologiaan, sitä käsiteltäessä on suositeltavaa noudattaa normaaleja ESD-suojautumistoimenpiteitä staattisen sähkön aiheuttamien vaurioiden välttämiseksi.
