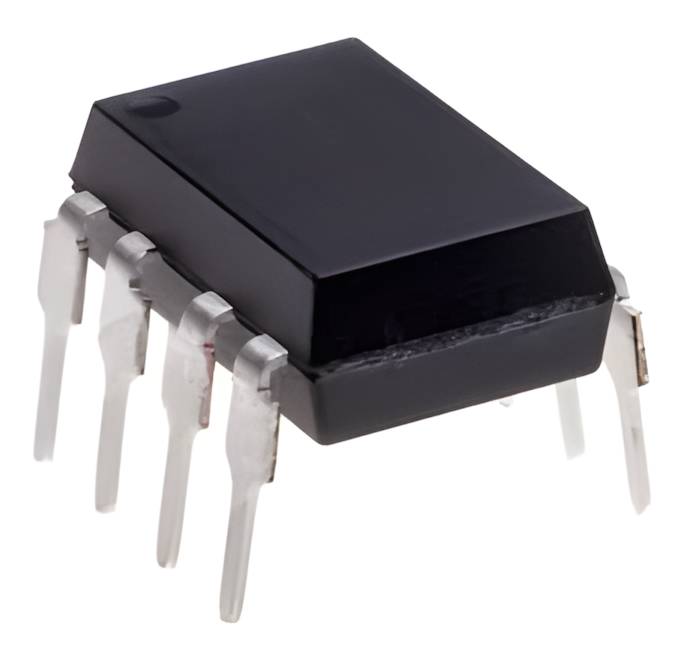

BiMOS-operaatiovahvistin kaksikko DIL-8 (CA3240)
Kaksi suorituskykyistä ja korkeaimpedanssista BiMOS-operaatiovahvistinta samalla sirulla.
CA3240 (CA3240E) on kaksinkertainen (Dual) BiMOS-operaatiovahvistin, joka yhdistää kahden suositun CA3140-singlepiirin ominaisuudet yhteen ja samaan 8-nastaiseen DIL-8-koteloon. Piirin tuloasteessa käytetään korkeajännitteisiä PMOS-transistoreita, jotka tarjoavat äärimmäisen korkean tuloimpedanssin ja olemattoman pienen tulovirran, kun taas lähtöaste luottaa jämäkkään bipolaariteknologiaan.
Koska samalla sirulla on kaksi itsenäistä vahvistinta, säästät tilaa piirilevyllä ja helpotat monimutkaisempien stereokytkentöjen, monivaiheisten suodattimien tai instrumentointivahvistimien suunnittelua. Piiri on sisäisesti taajuuskompensoitu, mikä takaa vakaan toiminnan ilman ulkoisia lisäkomponentteja.
Tärkeimmät ominaisuudet:
Kaksinkertainen op-amp (Dual): Kaksi itsenäistä operaatiovahvistinta samassa kompaktissa DIL-8-kotelossa.
Äärimmäisen korkea tuloimpedanssi: 1,5 TΩ (teraoomia) tyypillinen tuloimpedanssi varmistaa, että piiri ei kuormita herkimpiäkään antureita tai äänilähteitä.
Erittäin pieni tulon bias-virta: Tyypillisesti vain 10 pA, mikä tekee piiristä erinomaisen valinnan suuria vastusarvoja käyttäviin kytkentöihin.
Laaja common-mode tulojännitealue: Ulottuu negatiivisen käyttöjännitelinjan alapuolelle (0 V tai -V), joten piiri soveltuu täydellisesti yksipuolisella käyttöjännitteellä (Single Supply) toimiviin laitteisiin.
DIL-8-kotelointi: Helppo asentaa koekytkentälevyille (breadboard) ja perinteisiin läpiasennuspiirilevyihin.
Tekniset tiedot:
Tyyppi: CA3240
Kotelotyyppi: DIL-8 / DIP-8 (Dual In-Line, läpiasennus)
Kanavien määrä: 2 (Kaksinkertainen op-amp)
Käyttöjännitealue: Yksipuolinen 4 V ... 36 V tai kaksipuolinen ±2 V ... ±18 V
Kaistanleveys (Gain Bandwidth): 4,5 MHz
Nousunopeus (Slew Rate): 9 V/µs
Käyttölämpötila-alue: -55 °C ... +125 °C
Tyypilliset käyttökohteet:
Monikanavaiset instrumentointi- ja anturivahvistimet (esim. pH-mittarit, pietsoanturit, valodiodit)
Aktiiviset suodattimet ja audiosovellukset (esim. esivahvistimet)
Yksipuolisen käyttöjännitteen (esim. +5 V, +12 V tai +24 V) teollisuuskytkennät
Jänniteseuraajat, puskurit ja tarkkuuskomparaattorit
Elektroniikkaharrastukset ja prototyyppirakennus
Vinkki: Koska CA3240 sisältää herkkää MOS-teknologiaa, suosittelemme noudattamaan normaaleja ESD-suojautumistoimenpiteitä komponenttia käsiteltäessä, jotta staattinen sähkö ei vaurioita piirin tuloasteita.
