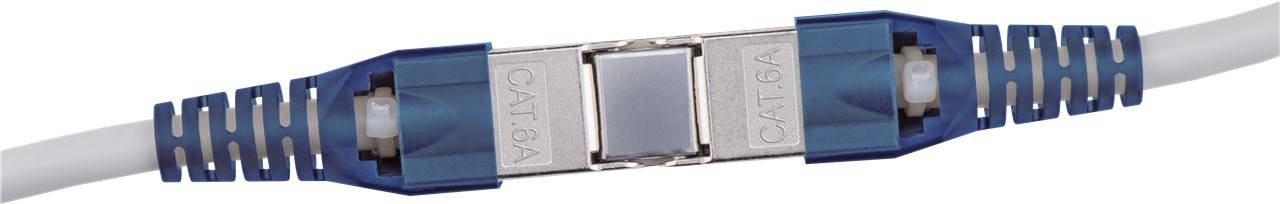

Cat 6A STP -suojattu kaapeliliitin (CAT6A-JS2)
Tämä on kenttäasenteinen, ilman erikoistyökaluja asennettava RJ45-liitin, joka on suunniteltu Cat 6A -tason (10 Gbps) suojatulle kaapeloinnille. Sen mekaaninen rakenne mahdollistaa nopean ja luotettavan asennuksen ilman perinteistä puristuspihtiä (crimping tool).
Keskeiset ominaisuudet
Luokitus: Cat 6A (tuki jopa 10 Gbps nopeuksille ja 500 MHz taajuudelle).
Asennustapa: Toolless (työkaluton). Johtimet asennetaan liittimen sisäiseen kaapelinohjaimeen, joka suljetaan puristamalla liittimen runko kiinni.
Suojaus: STP (Shielded Twisted Pair). Metallirunko tarjoaa täyden 360 asteen suojan häiriöitä vastaan, mikä on kriittistä Cat 6A -nopeuksilla.
Kaapelin yhteensopivuus: Soveltuu tyypillisesti asennuskaapeleille (solid core), joiden halkaisija on standardien mukainen.
Asennuksen vaiheet
Kuorinta: Kuori kaapelin ulkovaippaa noin 30–40 mm verran varoen vaurioittamasta sisäisiä johdinpareja tai suojavaipan punosta.
Suojaus: Taita kaapelin punos ja folio taaksepäin vaipan päälle varmistaaksesi hyvän kontaktin liittimen metalliseen runkoon.

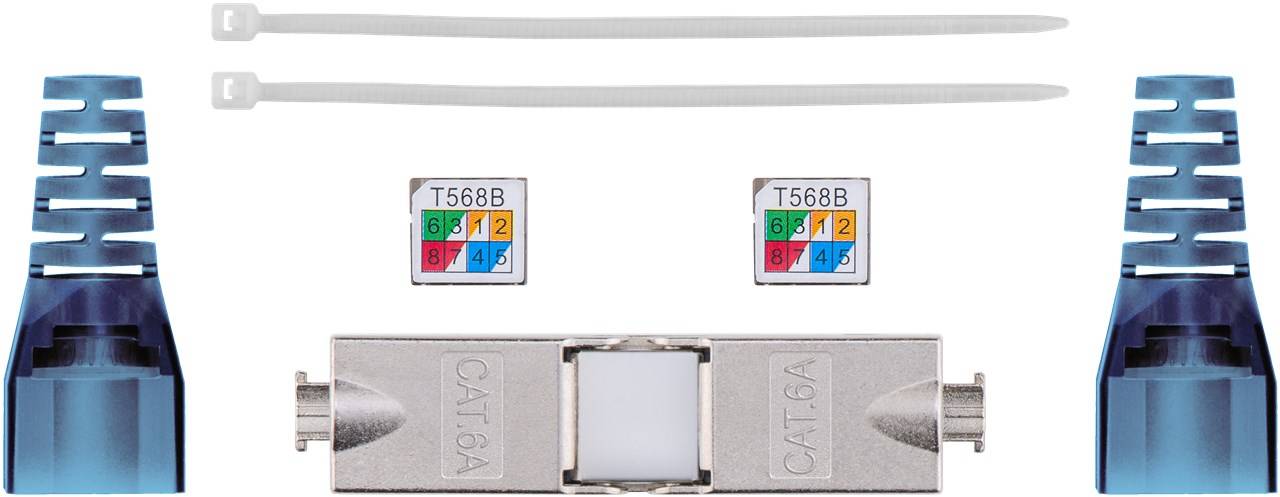

Johtimien järjestely: Aseta yksittäiset johtimet liittimen mukana tulevaan johtimenohjaimeen (LSA-tyyppinen värikoodattu järjestys, yleensä T568A tai T568B). Leikkaa ylimääräiset pituudet pois ohjaimen reunasta.

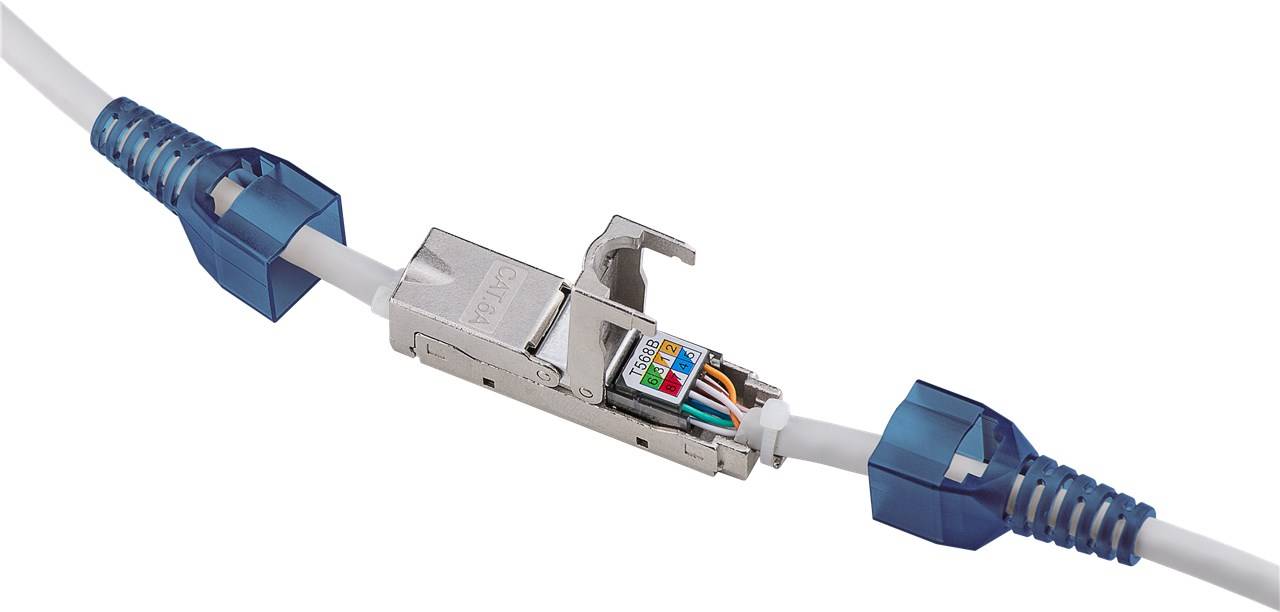

Lukitus: Työnnä johtimenohjain liittimen sisään ja purista liittimen metallinen kuori kiinni. Tämä vaihe kytkee johtimet liittimen kontakteihin (IDC-liitos).
Vedonpoisto: Liittimen mukana tuleva kierreholkki tai kansi lukitsee kaapelin paikoilleen, mikä toimii vedonpoistona.
Huomioitavaa käytössä
Värikoodit: Varmista ennen asennusta, kumpaa standardia (T568A vai T568B) rakennuksessa käytetään. Yleisin käytäntö on T568B.
Suojaus: Jotta suojattu (STP) liitin toimisi tarkoitetulla tavalla, on varmistettava, että kaapelin suoja (folio/punos) on kunnollisessa kontaktissa liittimen metallikuoreen. Tämä suojaa signaalia ylikuulumiselta (crosstalk) ja ulkoisilta häiriöiltä.
Uudelleenkäytettävyys: Nämä liittimet ovat usein uudelleenavattavia, mikä tekee niistä kustannustehokkaita ja mahdollistaa asennusvirheiden korjaamisen ilman uutta liitintä.
Tämä liitin on erinomainen valinta esimerkiksi teollisuusympäristöihin tai toimistotiloihin, joissa verkkokaapelointi on päivitettävä 10 gigabitin nopeuteen ja asennus on tehtävä ahtaissa tiloissa ilman puristuspihtejä.
