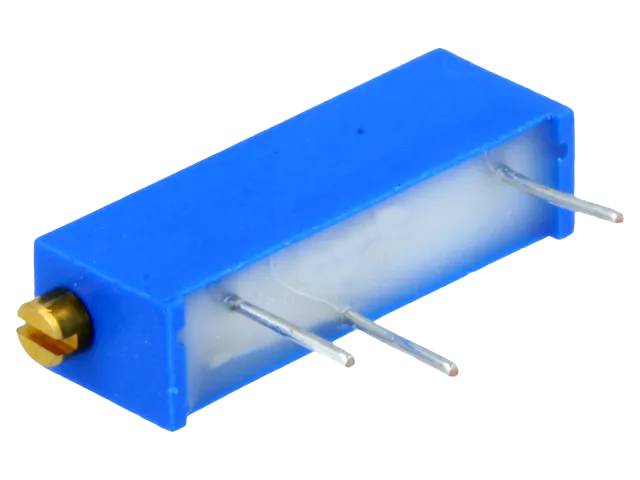

Cermet-monikierros trimmeripotentiometri, vaaka (89P)

Vishay Sfernicen valmistama 3/4 tuuman suorakulmainen monikierrostrimmeri on teollisuusluokan tarkkuuskomponentti, joka on suunniteltu kestämään vaativia ympäristöolosuhteita. Rakenteessa on hienojakoinen säätöruuvi erinomaista säätötarkkuutta varten, metallinen kerääjä parantaa tehonhajautusta, ja terminaalit on juotettu suoraan resistiiviseen rataan.

Rakenne ja materiaali: Resistiivinen elementti on cermet-materiaalia. Rakenne on täysin tiivistetty (fully sealed), suojausluokka IP67. Termoplastinen pohja suojaa rataa tiivistyshartsin aiheuttamalta mekaaniselta rasitukselta, ja monisormiwiiperi (multi-fingered wiper) varmistaa matalan kosketusresistanssin. Suuri satula estää välyksen (backlash). Kotelon mitat ovat n. 19 × 4,7 mm (leveys/korkeus).

Sähköiset ominaisuudet: Sähköinen säätöalue on 15 kierrosta (±1). Resistanssialue on 10 Ω – 2,2 MΩ (E3-sarja: 1-2,2-4,7 tai 1-2-5). Vakiotoleranssi on ±10 % (±5 % tilauksesta). Nimellisteho on 0,5 W (+70 °C, lineaarinen). Rajajännite (lineaarinen laki) on 250 V. Dielektrinen lujuus on 1000 V (RMS), eristysresistanssi 10⁶ MΩ (500 VDC). Kosketusresistanssin vaihtelu on enintään 2 % Rn tai 1 Ω.

Mekaaniset ominaisuudet: Mekaaninen säätöalue on 18 kierrosta (±5). Käyttömomentti on enintään 2 Ncm, ja päätepysäytys toimii liukukytkintoiminnolla (clutch action). Paino on enintään 1 g.

Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -55…+125 °C, ilmastoluokka 55/125/56. Elinkaaritestissä (1000 h, nimellisteho, 70 °C) resistanssin muutos on enintään ±1 % (ΔR1-2: ±3 %+5Ω). Komponentti kestää 50 G:n iskun ja 10–55 Hz:n tärinän (0,75 mm/10 g, 6 h) ilman merkittävää muutosta. Pyörimiskestävyys on 200 kierrosta ilman merkittävää resistanssimuutosta.

Standardit: Testattu standardien MIL-R-22097 ja CECC 41000 mukaisesti. Tuote on RoHS-yhteensopiva.

Tekniset tiedot:

• Valmistaja: Vishay Intertechnology (Vishay Sfernice)
• Komponenttityyppi: cermet-trimmeripotentiometri, monikierros, suorakulmainen, vaaka-asenteinen
• Kierrosten lukumäärä (sähköinen/mekaaninen): 15±1 / 18±5
• Resistanssialue: 10 Ω – 2,2 MΩ
• Toleranssi: ±10 % (±5 % tilauksesta)
• Teho (+70 °C): 0,5 W
• Rajajännite: 250 V
• Dielektrinen lujuus: 1000 V RMS
• Eristysresistanssi: 10⁶ MΩ (500 VDC)
• Käyttölämpötila: -55…+125 °C
• Suojausluokka: IP67 (fully sealed)
• Ilmastoluokka: 55/125/56
• Pyörimiskestävyys: 200 kierrosta
• Paino: enintään 1 g
• Standardit: MIL-R-22097, CECC 41000
• Standardimerkinnät: RoHS
