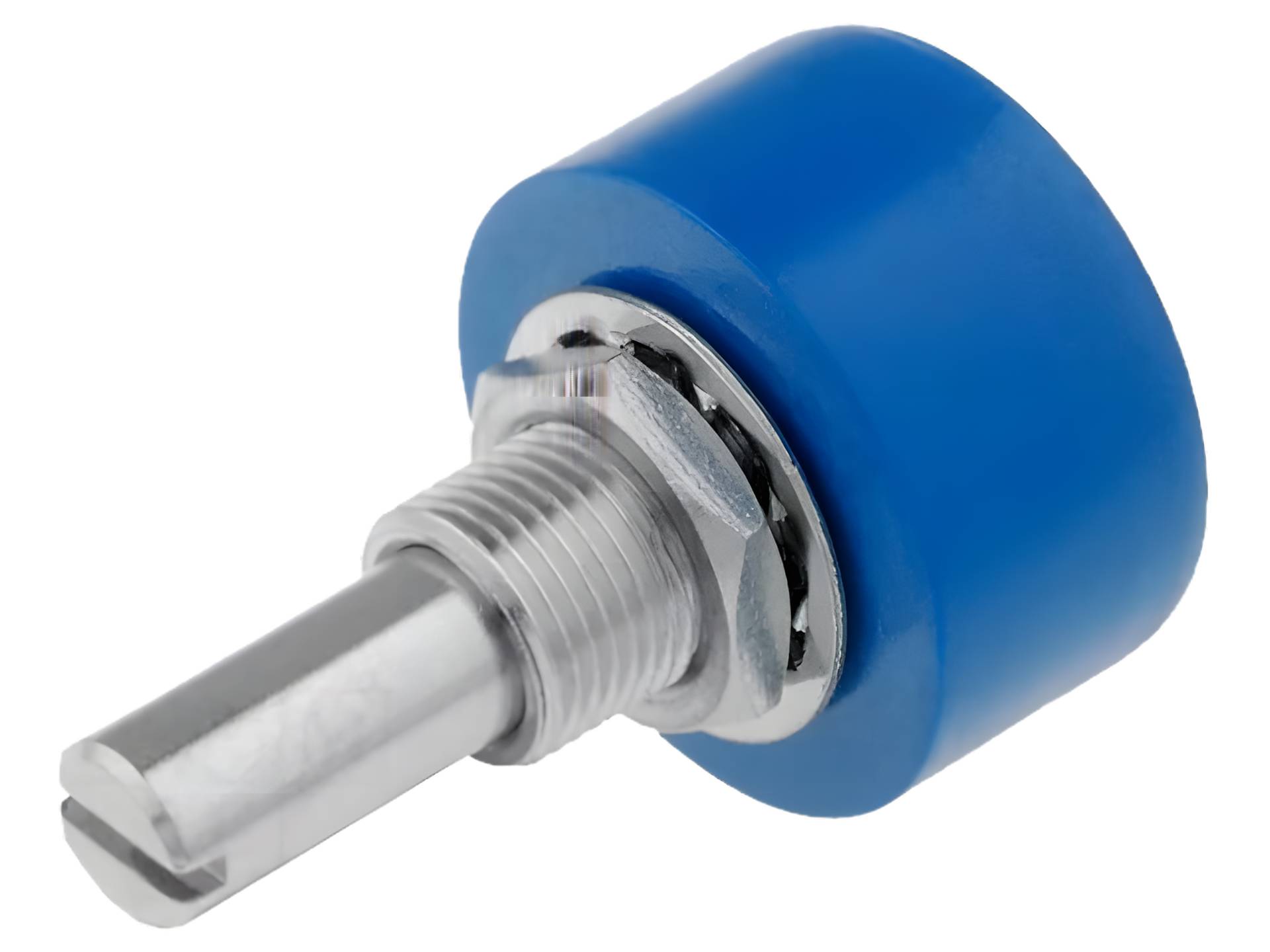

Potentiometri, johtava muovi, 0,5W (1610S)
SR Passivesin valmistama 1610-sarjan tarkkuuspotentiometri on yksikierroksinen (single turn) johtavalla muovielementillä (conductive plastic) varustettu säätöpotentiometri, joka on suunniteltu erinomaista pyörimiskestävyyttä vaativiin sovelluksiin.
Rakenne ja materiaali: Resistiivinen elementti on johtavaa muovia, mikä tarjoaa pehmeän, portaattoman säädön (output smoothness ≤0,1 %) ja erinomaisen mekaanisen kestävyyden. Kotelon mitat ovat Ø22,2 × 11,4 mm. Efektiivinen sähköinen kiertokulma on vähintään 340° ± 5°, ja mekaaninen kiertokulma on 360° jatkuva (versio 1610-xx) tai valinnaisilla mekaanisilla pysäyttimillä 340° ± 3° (versio 1610-xx-STOP).
Sähköiset ominaisuudet: Resistanssialue on 1 kΩ – 100 kΩ, toleranssi ±15 % ja riippumaton lineaarisuus ±2,0 %. Minimiresistanssi on 15 Ω tai 0,5 % R (kumpi on suurempi). Nimellisteho on 0,5 W (+70 °C), laskien 0 W:iin +125 °C:ssa. Lämpötilakerroin on ≤±500 ppm/°C. Jännitekesto on 750 Vac (101,3 kPa) ja eristysresistanssi ≥1 GΩ (500 Vdc). Maksimi käyttöjännite on 100 Vdc.
Mekaaninen kestävyys: Käynnistysmomentti on ≤4 mN·m. Elinikätestissä (0,5 W, 1000 h, +70 °C) resistanssin muutos pysyy alle ±(10 %R + 2 Ω). Komponentti kestää 4000 iskua (390 m/s²) ilman merkittävää resistanssin muutosta, sekä 6 tunnin satunnaistärinän (10–500 Hz). Kuormaikä on jopa 1 miljoona käyttökiertoa, resistanssin muutoksen pysyessä alle ±10 %R.
Ympäristönkesto: Käyttölämpötila-alue on -55…+125 °C.
Käyttökohteet: Soveltuu sovelluksiin, joissa vaaditaan pitkää käyttöikää ja tasaista, pehmeää säätötuntumaa – esimerkiksi äänenvoimakkuuden säätöön, ohjainpaneeleihin ja mittalaitteisiin.
Tekniset tiedot:
- SKU / tilauskoodi: 1610S
- Valmistaja: SR Passives
- Tuotesarja: 1610 (Precision Conductive Plastic Potentiometer)
- Komponenttityyppi: potentiometri, johtava muovi (conductive plastic), yksikierroksinen
- Resistanssialue: 1 kΩ – 100 kΩ
- Resistanssitoleranssi: ±15 %
- Riippumaton lineaarisuus: ±2,0 %
- Teho: 0,5 W (+70 °C)
- Lämpötilakerroin: ≤±500 ppm/°C
- Jännitekesto: 750 Vac
- Eristysresistanssi: ≥1 GΩ (500 Vdc)
- Maks. käyttöjännite: 100 Vdc
- Käyttölämpötila: -55…+125 °C
- Mekaaninen kiertokulma: 360° jatkuva (tai 340°±3° pysäytinversiossa)
- Sähköinen kiertokulma: ≥340°±5°
- Kuormaikä: 1 000 000 käyttökiertoa
- Kotelon mitat: Ø22,2 × 11,4 mm
