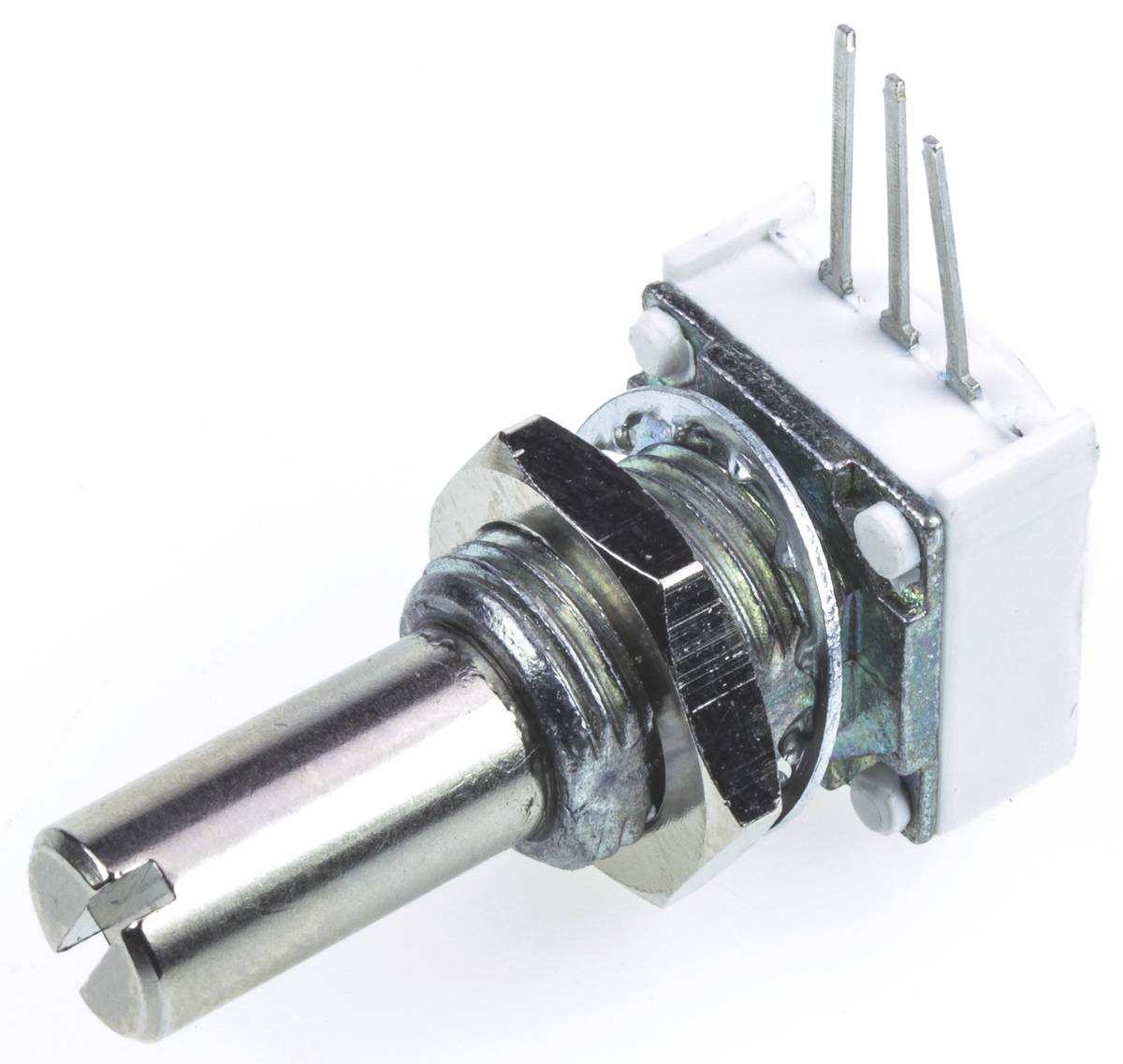

Cermet-potentiometri (1W) (149-sarja)
Vishay Spectrolin valmistama 149-sarja on 1/2 tuuman (12,7 mm) cermet-elementillä varustettu trimmeripotentiometri, joka on suunniteltu tarkkaan jännitteen tai signaalin säätöön piirisovelluksissa. Sarja on testattu standardien CECC 41000 ja IEC 60393-1 mukaisesti.
Rakenne ja materiaali: Potentiometri on saatavilla yksittäisenä, kaksois- tai kolmoisversiona (jopa kolme sektiota samassa rungossa), ja siihen on saatavilla myös roottorikytkin (rotary switch) sekä juotoskorvakeliitäntä (solder lug) vaihtoehtona standardijalkojen sijaan. Rakenne on tukeva ja kestää jopa 50 000 säätökierrosta. Kotelon perusmitat ovat 12,5 × 12,5 mm, akselin halkaisija 4,7 mm.
Sähköiset ominaisuudet: Resistiivinen elementti on cermet-materiaalia, mikä tarjoaa erittäin matalan lämpötilakertoimen (±150 ppm/°C) ja hyvän pitkäaikaisstabiilisuuden – ominaisuus, joka tekee sarjasta erityisen sopivan tarkkuussäätöön vaativissa mittaus- ja ohjauspiireissä.
Standardit ja ympäristö: Tuote on RoHS-yhteensopiva (Pb-vapaa).
Käyttökohteet: Soveltuu piirilevyasenteiseen (PC-tuki, jopa kolme sektiota) tarkkuussäätöön, jossa vaaditaan lämpötilastabiilia resistanssia – esimerkiksi mittalaitteiden kalibrointiin, jännitereferenssien säätöön ja ohjauspiirien virityksiin.
Tekniset tiedot:
- SKU / tilauskoodi: 149
- Valmistaja: Vishay Intertechnology (Vishay Spectrol)
- Tuotesarja: 149 (cermet-elementti, sisarsarja 148 = johtava muovi)
- Komponenttityyppi: trimmeripotentiometri, cermet
- Koko: 1/2" (12,7 mm)
- Lämpötilakerroin: ±150 ppm/°C
- Kierrätyskestävyys: 50 000 kierrosta
- Kotelon perusmitat: 12,5 × 12,5 mm
- Akselin halkaisija: 4,7 mm
- Liitäntävaihtoehdot: PC-pinnit, juotoskorvake (solder lug), roottorikytkin (saatavilla)
- Sektioiden lukumäärä: 1–3
- Standardit: CECC 41000, IEC 60393-1
- Standardimerkinnät: RoHS
