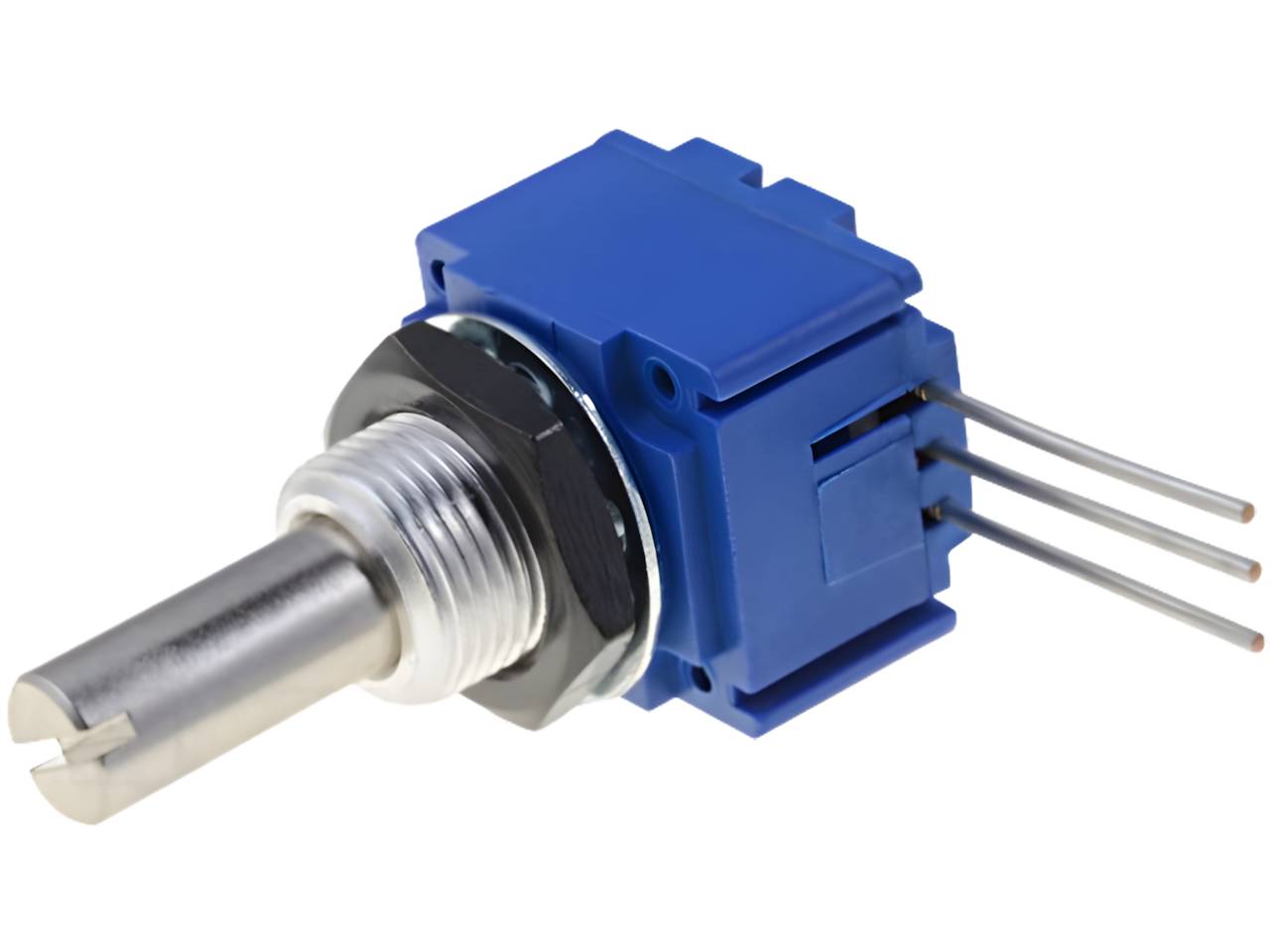

Cermet-potentiometri (1W) (91R)

Bourns Inc:n valmistama malli 91 on 5/8 tuuman (15,9 mm) neliskulmainen yksikierroksinen paneelipotentiometri cermet-elementillä, saatavilla useilla eri liitäntäkonfiguraatioilla (PC-pinnit, J-koukut, juotoskorvakkeet).

Rakenne ja materiaali: Resistiivinen elementti on cermet-materiaalia, joka tarjoaa käytännössä äärettömän sähköisen piirin erotuksen (isolation) ja hyvän pitkäaikaisstabiilisuuden. Runko on saatavilla metalli- tai muoviakselivaihtoehdoilla, ja liitäntätyyppejä on useita (PC-pinnit suoraan riviin tai L-kuvioon, J-koukut, kolmiokuvioiset juotoskorvakkeet). Suojausluokitus on IP40.

Sähköiset ominaisuudet: Standardi resistanssialue on 100 Ω – 1 MΩ (lineaariset käyrät) tai 1 kΩ – 1 MΩ (audiokäyrät). Kokonaisresistanssin toleranssi on ±5 % tai ±10 %, riippumaton lineaarisuus ±5 % ja absoluuttinen minimiresistanssi enintään 2 Ω. Efektiivinen sähköinen kiertokulma on 240° ±6° (lineaariset) tai 225° ±6° (audio). Nimellisteho on 2 W (lineaarinen, yksittäinen sektio, +70 °C) tai 1 W (audio), pudoten 0 W:iin +125 °C:ssa. Dielektrinen kestojännite on vähintään 1500 VAC merenpinnan tasolla, ja eristysresistanssi vähintään 1000 MΩ (500 VDC).

Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -40…+125 °C, ja lämpötilakerroin varastointilämpötila-alueella on ±150 ppm/°C. Komponentti kestää 15 G:n tärinän ja 30 G:n iskun ilman merkittävää resistanssin muutosta. Kuormaikä on 1000 tuntia (resistanssin muutos ≤±5 %), ja pyörimiskestävyys ilman kuormaa on 100 000 kierrosta (resistanssin muutos ≤±5 %).

Mekaaniset ominaisuudet: Mekaaninen kiertokulma on 300° ±5°. Paino on n. 12,7 g (yksittäinen sektio, metallikiinnitys). Liittimien juotossuositus on käsijuotos Sn95/Ag5-juotteella (no-clean), maksimilämpötila 399 °C enintään 3 sekunnin ajan.

Standardit: Tuote on RoHS-yhteensopiva (direktiivit 2002/95/EC ja 2011/65/EU).

Tekniset tiedot:

• SKU / tilauskoodi: 91R
• Valmistaja: Bourns Inc.
• Tuotesarja: Malli 91 (5/8" neliskulmainen paneelipotentiometri)
• Komponenttityyppi: potentiometri, cermet-elementti, yksikierroksinen
• Resistanssialue: 100 Ω – 1 MΩ (lineaarinen) / 1 kΩ – 1 MΩ (audio)
• Toleranssi: ±5 % / ±10 %
• Riippumaton lineaarisuus: ±5 %
• Teho (yksittäinen sektio, +70 °C): 2 W (lineaarinen) / 1 W (audio)
• Lämpötilakerroin: ±150 ppm/°C
• Dielektrinen kestojännite: ≥1500 VAC
• Eristysresistanssi: ≥1000 MΩ (500 VDC)
• Käyttölämpötila: -40…+125 °C
• Sähköinen kiertokulma: 240°±6° (lineaarinen) / 225°±6° (audio)
• Mekaaninen kiertokulma: 300°±5°
• Pyörimiskestävyys: 100 000 kierrosta
• Kuormaikä: 1000 h
• IP-luokitus: IP40
• Paino: n. 12,7 g
• Standardimerkinnät: RoHS
