Cermet-potentiometri 2W (3852A)

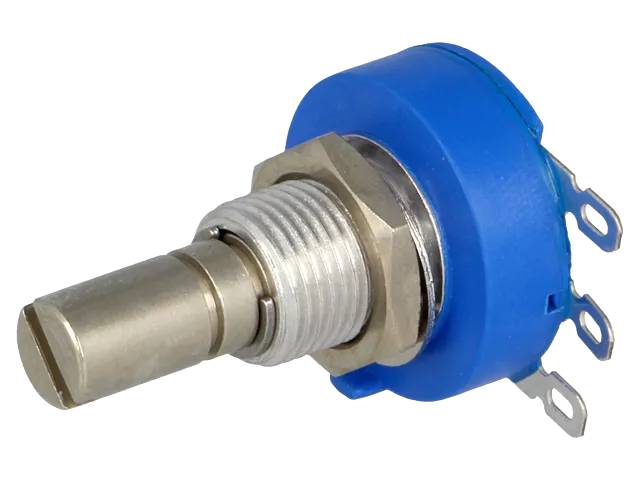

Bournsin valmistama malli 3852 on 3/4 tuuman (19,05 mm) yksikierroksinen paneelipotentiometri cermet-elementillä. Malli tarjoaa hyvän resoluution ja laajan resistanssialueen pienessä, matalarakenteisessa kotelossa.
Rakenne ja materiaali: Resistiivinen elementti on cermet-materiaalia. Liitäntätyyppi on juotoskorvake (tässä "A"-tyyppikoodi viittaa lineaariseen ±10 % -taperiin). Terminaalit ovat joko PC-pinnejä tai juotoskorvakkeita, ja saatavilla on useita akseli-/holkkikonfiguraatioita. Toimitukseen sisältyy lukitusaluslevy ja kiinnitysmutteri.
Sähköiset ominaisuudet: Standardi resistanssialue on 100 Ω – 1 MΩ (lineaariset taperit) tai 1 kΩ – 1 MΩ (audiotaperit). Kokonaisresistanssin toleranssi on ±5 % tai ±10 %. Riippumaton lineaarisuus on ±5 % (A- ja H-taperit). Efektiivinen sähköinen kiertokulma on 250° ±5° (lineaarinen) tai 225° ±5° (audio). Nimellisteho +70 °C:ssa on 2 W (lineaarinen) tai 1 W (audio), pudoten 0 W:iin +125 °C:ssa. Dielektrinen kestojännite on vähintään 900 VAC merenpinnan tasolla, ja eristysresistanssi vähintään 1000 MΩ (500 VDC).
Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -1…+125 °C ja varastointilämpötila -65…+150 °C. Lämpötilakerroin on ±150 ppm/°C. Komponentti kestää 20 G:n tärinän ja 100 G:n iskun (kokonaisresistanssin muutos ≤±2 %). Kuormaikä on 1000 tuntia (resistanssin muutos ≤±3 %), ja pyörimiskestävyys ilman kuormaa on 20 000 kierrosta (resistanssin muutos ≤±5 % tai 5 Ω). Kosteudenkesto (MIL-STD-202, menetelmä 103) aiheuttaa alle ±2 %:n resistanssimuutoksen. Suojausluokka on IP40.
Mekaaniset ominaisuudet: Pysäytyslujuus on 56,5 N-cm. Mekaaninen kiertokulma on 280° ±5°. Käyttö-/pyörimismomentti on 0,35–4,23 N-cm (holkkityypistä riippuen). Kiinnitysmomentti on enintään 1,7–2,0 N-m. Paino on enintään 30 g (yksittäinen sektio).
Käyttökohteet: Soveltuu tarkkuussäätöön piirilevy- tai paneeliasennuksessa, esimerkiksi mittalaitteiden kalibrointiin ja ohjauspiirien virityksiin.
Tekniset tiedot:
- SKU / tilauskoodi: 3852A
- Valmistaja: Bourns Inc.
- Malli: 3852 (3/4" yksikierroksinen cermet)
- Taperi/toleranssi (A): lineaarinen ±10 %
- Resistanssialue: 100 Ω – 1 MΩ (lineaarinen)
- Riippumaton lineaarisuus: ±5 %
- Teho (+70 °C, lineaarinen): 2 W
- Lämpötilakerroin: ±150 ppm/°C
- Dielektrinen kestojännite: ≥900 VAC (merenpinta)
- Eristysresistanssi: ≥1000 MΩ (500 VDC)
- Sähköinen kiertokulma: 250°±5°
- Mekaaninen kiertokulma: 280°±5°
- Käyttölämpötila: -1…+125 °C
- Varastointilämpötila: -65…+150 °C
- Pyörimiskestävyys: 20 000 kierrosta
- Kuormaikä: 1000 h
- IP-luokitus: IP40
- Paino: enintään 30 g
- Liitäntä: juotoskorvake tai PC-pinnit
- Standardimerkinnät: RoHS (2015/863)
