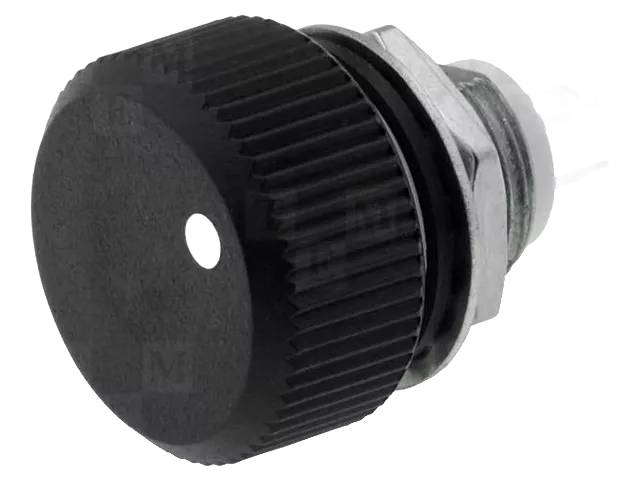

Cermet-potentiometri nupilla IP67 (1W) (P16NP)
Vishay Sfernicen valmistama P16 on innovatiivinen paneeliasenteinen potentiometri, jossa nuppi ajaa ja sisältää suoraan cermet-resistiivisen elementin. Ainoastaan kiinnitysosat ja liittimet sijaitsevat paneelin takapuolella, mikä minimoi tarvittavan asennustilan.
Rakenne ja tiivistys: Rakenne on täysin tiivistetty (fully sealed) sekä paneelitiivistetty, ja suojausluokka on IP67. Kiinnitys tapahtuu M10 × 0,75 -kierteellä, mutterin ja aluslevyn kautta; paneelin maksimipaksuus on 3 mm. Nupin väri on tässä mallissa musta muovi (NP), ja saatavilla on myös useita merkintävaihtoehtoja (piste, viiva, gradientti, 5 tai 10 asteikkoa, tuuletin, valo, äänenvoimakkuus, lämpötila).
Sähköiset ominaisuudet: Resistiivinen elementti on cermet-materiaalia, sähköinen kiertokulma 270° ±10°. Lineaarikäyrän resistanssialue on 22 Ω – 10 MΩ ja logaritmisen 100 Ω – 2,2 MΩ, vakiotoleranssi ±20 % (±10 % tilauksesta). Nimellisteho on 1 W (+40 °C, lineaarinen) tai 0,5 W (logaritminen). Lämpötilakerroin on tyypillisesti ±150 ppm/°C. Dielektrinen lujuus on 2500 V (RMS), rajajännite (lineaarinen) 350 V ja eristysresistanssi 10⁶ MΩ (500 VDC).
Mekaaniset ominaisuudet: Mekaaninen kiertokulma on 300° ±5°, käyttömomentti n. 2 Ncm ja päätepysäytysmomentti enintään 25 Ncm. Kiinnitysmutterin maksimikiristysmomentti on 180 Ncm. Paino on n. 4,5 g.
Ympäristönkesto ja luotettavuus: Metallinuppisella versiolla käyttölämpötila-alue on -40…+125 °C ja muovinupilla -40…+85 °C (tämä P16NP-malli, muovinuppi). Ilmastoluokka on 40/85/56. Mekaaninen kestoikä on 50 000 kierrosta (resistanssin muutos ≤±5 %). Sähköinen kestoikä 1000 tunnin kuormituksella (+40 °C) aiheuttaa alle ±5 %:n resistanssimuutoksen, ja kosteuskesto (56 vrk, 40 °C, 93 % RH) alle ±2 %:n muutoksen.
Standardit: Testattu standardien CECC 41000 ja IEC 60393-1 mukaisesti.
Tekniset tiedot:
- SKU / tilauskoodi: P16NP
- Valmistaja: Vishay Intertechnology (Vishay Sfernice)
- Tuotesarja: P16 (cermet, nuppipotentiometri)
- Nupin tyyppi: musta muovi (NP)
- Suojausluokka: IP67
- Resistanssialue (lineaarinen): 22 Ω – 10 MΩ
- Toleranssi: ±20 % (±10 % tilauksesta)
- Teho (+40 °C, lineaarinen/logaritminen): 1 W / 0,5 W
- Lämpötilakerroin: ±150 ppm/°C
- Dielektrinen lujuus: 2500 V RMS
- Rajajännite: 350 V
- Eristysresistanssi: 10⁶ MΩ (500 VDC)
- Sähköinen kiertokulma: 270°±10°
- Mekaaninen kiertokulma: 300°±5°
- Käyttölämpötila (muovinuppi): -40…+85 °C
- Kiinnityskierre: M10 × 0,75
- Mekaaninen kestoikä: 50 000 kierrosta
- Paino: n. 4,5 g
- Standardit: CECC 41000, IEC 60393-1
