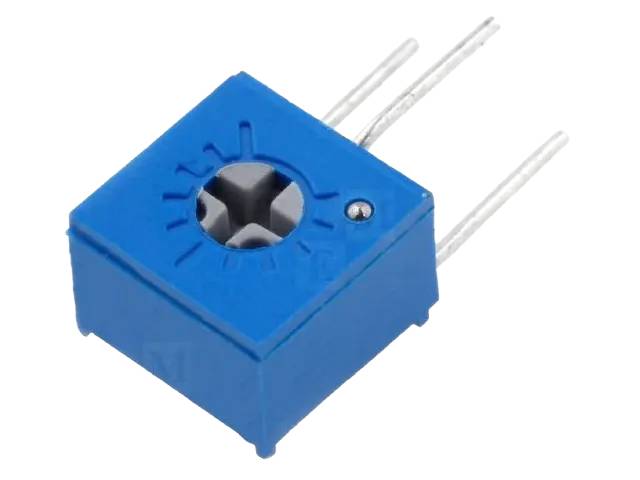

Cermet-trimmeripotentiometri pystymalli (0,25W) (T75W)

SR Passivesin valmistama T75-sarjan trimmeripotentiometri on yksikierroksinen, teollisuusluokan tiivistetty (sealed) cermet-trimmeri. Tämä "W"-tyylikoodi on sivulta/pystyasennossa säädettävä (side adjust) versio, joka soveltuu piirilevyasennuksiin, joissa säätöruuvin täytyy olla käytettävissä komponentin sivusta piirilevyn tason yläpuolella.

Rakenne ja materiaali: Resistiivinen elementti on cermet-materiaalia. Rakenne on tiivistetty, mikä suojaa juotos- ja puhdistusprosesseilta. Efektiivinen säätöalue on 260° ±10°.

Sähköiset ominaisuudet: Resistanssialue on 10 Ω – 5 MΩ, vakiotoleranssi ±10 % (±20 % 10 Ω:n arvolle). Absoluuttinen minimiresistanssi on enintään 10 Ω (100 Ω–1 kΩ:n arvoille) tai ≤1 %R (yli 1 kΩ:n arvoille). Nimellisteho on 0,25 W (+70 °C), pudoten 0 W:iin +125 °C:ssa (maks. 315 V). Jännitekesto on 220 VDC. Eristysresistanssi on ≥1 GΩ (500 VAC). Lämpötilakerroin on ±200 ppm/°C (±100 ppm/°C tilauksesta).

Mekaaniset ominaisuudet: Käynnistysmomentti on enintään 35 mN·m. Vakiopakkaus on 50 kpl/putki.

Ympäristönkesto ja luotettavuus: Käyttölämpötila-alue on -55…+125 °C. Lämpötilavaihtelutestissä (5 sykliä) resistanssin muutos on enintään ±5 %R. Tärinänkesto on 10–500 Hz (0,75 mm, 6 h, ΔR≤5 %R). Iskunkesto on 390 m/s² (4000 sykliä, ΔR≤5 %R). Sähköinen kestoikä (0,25 W, 70 °C, 1000 h) aiheuttaa enintään ±10 %R:n muutoksen. Pyörimiskestävyys on 200 kierrosta (ΔR≤10 %R).

Standardit: Tuote on RoHS-yhteensopiva.

Tekniset tiedot:

• SKU / tilauskoodi: T75W
• Valmistaja: SR Passives
• Malli: T75, tyylikoodi W (Side Adjust)
• Komponenttityyppi: cermet-trimmeripotentiometri, yksikierroksinen, tiivistetty
• Resistanssialue: 10 Ω – 5 MΩ
• Toleranssi: ±10 % (±20 % 10 Ω:lle)
• Teho (+70 °C): 0,25 W
• Jännitekesto: 220 VDC
• Eristysresistanssi: ≥1 GΩ (500 VAC)
• Lämpötilakerroin: ±200 ppm/°C (±100 ppm/°C tilauksesta)
• Efektiivinen säätöalue: 260°±10°
• Käyttölämpötila: -55…+125 °C
• Tärinänkesto: 10–500 Hz (0,75 mm, 6h)
• Iskunkesto: 390 m/s² (4000 sykliä)
• Pyörimiskestävyys: 200 kierrosta
• Käynnistysmomentti: ≤35 mN·m
• Pakkaus: 50 kpl/putki
• Standardimerkinnät: RoHS
