CMOS-jännitemuunnin 4.5V – 20V (ICL7662)

ICL7662 on monipuolinen ja erittäin suosittu CMOS-piiri, joka on suunniteltu jännitteen invertointiin (negatiivisen jännitteen tuottamiseen). Se on välttämätön komponentti kytkennöissä, joissa tarvitaan sekä positiivista että negatiivista käyttöjännitettä, mutta käytettävissä on vain yksi yksittäinen virtalähde.

ICL7662 (valmistaja Intersil / Renesas / vastaava) on paranneltu versio klassisesta ICL7660-piiristä. Se mahdollistaa jopa 20 voltin käyttöjännitteen, mikä tekee siitä huomattavasti joustavamman kuin perusmallit. Piiri tuottaa erittäin tehokkaasti negatiivisen jännitteen (esimerkiksi -15 V, jos syöttöjännite on +15 V), ja se on optimoitu toimimaan mahdollisimman pienellä virrankulutuksella.

Tämä piiri on elektroniikkasuunnittelijan luottotyökalu erityisesti operaatiovahvistinkytkennöissä, A/D-muuntimissa ja muissa analogisissa sovelluksissa, jotka vaativat bipolaarista käyttöjännitettä (esim. ±12 V tai ±15 V). Sen CMOS-rakenne takaa erinomaisen hyötysuhteen ja vähäisen lämmöntuoton.

Tärkeimmät ominaisuudet:

• Jännitteen invertointi: Muuntaa positiivisen jännitteen vastaavaksi negatiiviseksi jännitteeksi.

• Laaja käyttöjännitealue: Toimii luotettavasti välillä 4.5 V ... 20 V.

• Matala virrankulutus: CMOS-rakenne minimoi hukkaenergian.

• Ei tarvetta keloille: Piiri käyttää ulkoisia kondensaattoreita varausten siirtoon, mikä tekee kytkennästä kompaktin ja häiriöttömän.

• Suojausominaisuudet: Sisäänrakennettu suojaus helpottaa käyttöä ja parantaa piirin elinikää.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: ICL7662

• Tuotetyyppi: CMOS-jännitemuunnin (Voltage Converter)

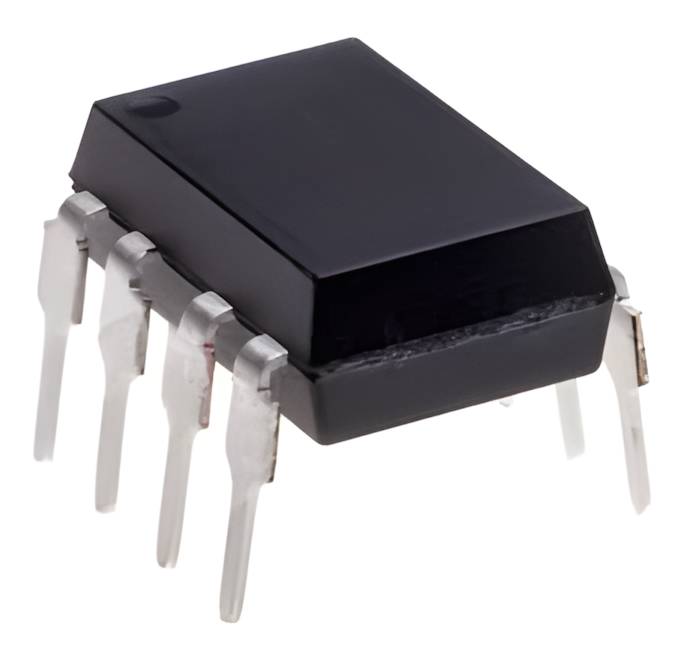

• Kotelotyyppi: DIP-8 (läpiasennus) tai SOIC-8 (pintaliitos)

• Käyttöjännite: 4.5 V ... 20 V

• Valmistaja: Intersil / Renesas / vastaava

Tyypilliset käyttökohteet:

• Operaatiovahvistinkytkennät, jotka vaativat negatiivista käyttöjännitettä

• A/D- ja D/A-muuntimien jännitesyöttö

• Kannettavat laitteet, jotka tarvitsevat bipolaarista jännitettä

• Elektroniikkahuollot ja tarkkuusanalogialaitteiden kunnossapito

• Harrasteprojektit, kuten signaaligeneraattorit ja suodatinkytkennät

Vinkki asennukseen ja suunnitteluun: ICL7662 on "charge pump" -tyyppinen muunnin, eli se vaatii kaksi ulkoista elektrolyyttikondensaattoria (yleensä 10 µF) toimiakseen oikein. Sijoita nämä kondensaattorit mahdollisimman lähelle piiriä häiriöiden minimoimiseksi. Jos tarvitset yli 10 mA ulostulovirtaa, huomioi että hyötysuhde laskee ja komponentti voi lämmetä – tällöin voit rinnankytkeä useita ICL7662-piirejä tai käyttää tarvittaessa tehokkaampaa DC/DC-muunninmoduulia. Jos piirin kytkentätaajuus aiheuttaa häiriöitä audio- tai mittauspiireissä, voit nostaa kytkentätaajuutta kytkemällä "Boost"-nastan (jos mallissa) asianmukaisesti.
