CMOS-ajastin / oskillaattori (CD4541BM / 4541BM)
CD4541BM on monipuolinen ohjelmoitava ajastinpiiri, joka kuuluu laajaan 4000-sarjan CMOS-logiikkapiiriperheeseen. Se on suunniteltu erityisesti pitkien aikaviiveiden toteuttamiseen, kytkentäsovelluksiin ja oskillaattoriksi, joissa tarvitaan alhaista virrankulutusta ja suurta jännitealuetta.
Piiri koostuu 16-vaiheisesta binäärisestä jakajasta, integroidusta oskillaattorista sekä ohjauslogiikasta. Sen suurin etu on kyky tuottaa erittäin pitkiä viiveitä (jopa tunteja) ilman tarvetta suurille ja epätarkoille elektrolyyttikondensaattoreille, jotka olisivat välttämättömiä perinteisissä RC-ajastinkytkennöissä.
Tärkeimmät ominaisuudet:
Ohjelmoitava aikajako: Jakoluku voidaan asettaa välille 2^8 - 2^16, mikä mahdollistaa joustavat ajastukset.
Integroitu oskillaattori: Toimii ulkoisella RC-kytkennällä tai kiteellä; oskillaattori voidaan myös ohittaa ulkoisella kellosignaalilla.
Matala virrankulutus: CMOS-teknologian ansiosta erittäin energiatehokas, sopii paristokäyttöisiin laitteisiin.
Laaja käyttöjännite: Toimii tyypillisesti 3 V – 18 V välillä.
Automaattinen nollaus: Power-on reset -toiminto varmistaa, että ajastin käynnistyy hallitusti virran kytkeytyessä.
Tekniset tiedot:
Tilauskoodi: 4541BM
Tuotetyyppi: Ohjelmoitava ajastin / oskillaattori

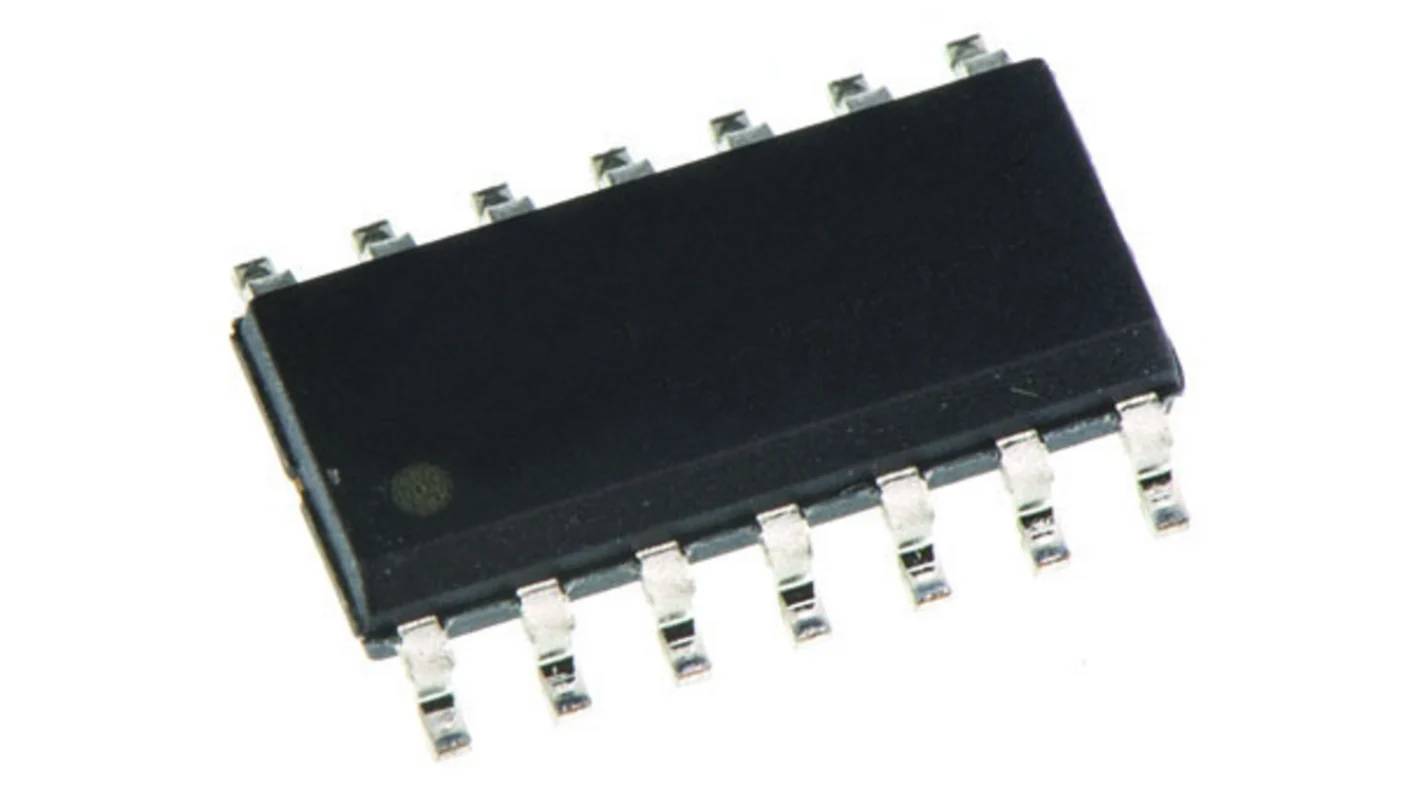

Kotelotyyppi: SO-14 (SMD, pintaliitos)
Logiikkaperhe: CMOS 4000-sarja
Valmistaja: Useita valmistajia (esim. Texas Instruments, ON Semiconductor)
Tyypilliset käyttökohteet:
Pitkät ajastimet (esim. valojen automaattinen sammutus)
Säännöllisin väliajoin toistuvat mittaukset (watchdog-ajastin)
Taajuuden jakaminen ja kellosignaalien generointi
Teollisuuden viivepiirit
Harrasteprojektit, joissa tarvitaan tarkkaa mutta pitkää aikaviivettä
Vinkki asennukseen ja suunnitteluun: Ajastimen aika määräytyy ulkoisten komponenttien (vastus R ja kondensaattori C) mukaan. Käytä oskillaattorin vakauden varmistamiseksi laadukkaita komponentteja; pieni kondensaattorin vuotovirta voi vaikuttaa merkittävästi pitkiin ajastuksiin. Koska kyseessä on CMOS-piiri, varmista, että kaikki käyttämättömät tulonastat on kytketty joko maahan tai käyttöjännitteeseen kellumisen ja häiriöiden välttämiseksi. Jos käytät piiriä 14-nastaisessa SMD-kotelossa, varmista huolellinen juotos, jotta komponentti pysyy tukevasti paikallaan tärinälle alttiissa ympäristöissä.
