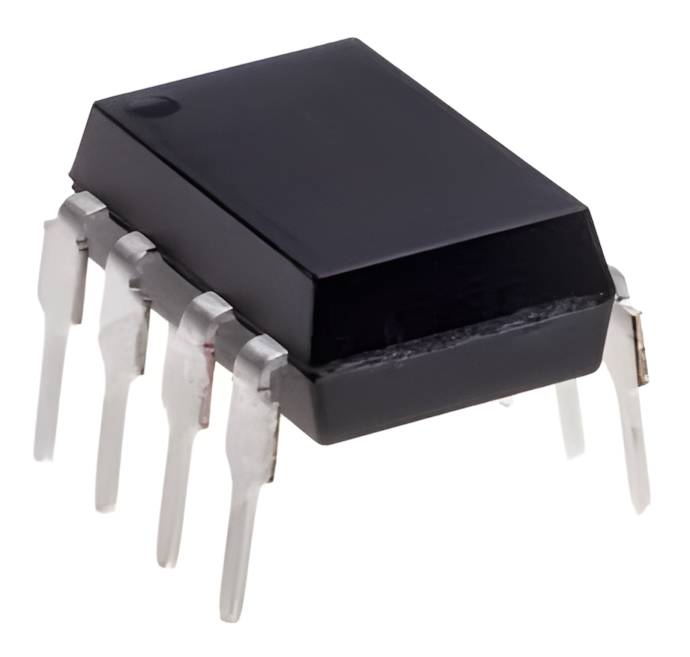

Ohjelmoitava CMOS-lineaariregulaattori DIL-8 (ICL7663)

Mikrotehoinen, erittäin tarkka ja ohjelmoitava kahden ulostulon positiivinen jänniteregulaattori paristo- ja akkukäyttöisten pienteholaitteiden optimaaliseen virranhallintaan.

ICL7663 (valmistaja Intersil / Maxim Integrated / Renesas) on elektroniikkasuunnittelussa ja laiterakennuksessa laajasti käytetty edistyksellinen monoliittinen CMOS-lineaariregulaattori (Programmable Voltage Regulator). Piiri on suunniteltu erityisesti kohteisiin, joissa vaaditaan äärimmäisen pientä omaa virrankulutusta ja laajaa joustavuutta lähtöjännitteen asettamisessa. Toisin kuin perinteiset kiinteät säädinhuiput, ICL7663 sisältää kaksi erillistä ja itsenäisesti toimivaa positiivista ulostuloa, joiden jännite on vapaasti ohjelmoitavissa kahden ulkoisen vastuksen avulla. Komponentti on pakattu kompaktiin ja helppokäyttöiseen 8-nastaiseen DIL-8 (DIP-8) läpiasennettavaan muovikoteloon.

ICL7663-piirin suurin tekninen etu on sen poikkeuksellisen matala lepovirta (tyypillisesti vain 4 mikroampeeria), mikä minimoi akun tyhjenemisen laitteen ollessa valmiustilassa. Piiri toimii laajalla tulojännitealueella (1,6 V ... 16 V) ja se kykenee tuottamaan vakaan ulostulon aina 1,5 voltista lähes tulojännitteen tasolle saakka. Piiri sisältää myös useita älykkäitä lisätoimintoja, kuten ohjelmoitavan virranrajoituksen (Current Limiting) molemmille kanaville sekä erillisen Shutdown-nastan, jonka avulla koko regulaattori voidaan sammuttaa loogisella ohjaussignaalilla (esim. mikrokontrollerilta), jolloin virrankulutus putoaa alle 1 mikroampeerin.

Tärkeimmät ominaisuudet:

• Äärimmäisen matala lepovirta: Kuluttaa normaalitilassa vain noin 4 µA, mikä tekee siitä täydellisen komponentin herkkään paristotekniikkaan ja IoT-laitteisiin.

• Kaksi ohjelmoitavaa ulostuloa: Mahdollistaa kahden eri jännitetason tai kahden erillisen kuorman syöttämisen yhdellä ja samalla säätöpiirillä.

• Laaja toimintajännitealue: Toimii luotettavasti erittäin matalasta 1,6 voltin jännitteestä aina 16 volttiin saakka.

• Digitaalinen sammutustoiminto (Logic Shutdown): Sisäänrakennettu ohjaustulo mahdollistaa piirin viemisen stand-by-tilaan, jossa virrankulutus on käytännössä olematon.

• Säädettävä virranrajoitus: Suojaa herkkää elektroniikkaa ja itse säädintä vaurioitumiselta oikosulku- tai ylikuormitustilanteissa.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: ICL7663 (ICL7663CPA / ICL7663SACPA / Yhteensopiva negatiivisen ICL7664-paripiirin kanssa)

• Tuotetyyppi: Ohjelmoitava positiivinen CMOS-jänniteregulaattori (Programmable Micropower Voltage Regulator)

• Kotelotyyppi: DIL-8 / DIP-8 (Dual In-Line, 8-pin, THT läpiasennus)

• Tulojännitealue (Input): 1,6 V ... 16 V DC

• Lähtöjännitealue (Output): Säädettävissä välillä 1,5 V ... 15 V DC

• Maksimaalinen ulostulovirta: Tyypillisesti n. 40 mA per kanava (kytkennästä ja jäähdytyksestä riippuen)

• Lepovirta (Operating Current): Tyypillisesti 4 µA (max. 10 µA)

• Sammutustilan virta (Shutdown Current): Alle 1 µA

• Käyttölämpötila-alue: 0 °C ... +70 °C

• Valmistaja: Intersil / Maxim Integrated / Renesas (valmistaja voi vaihdella erän mukaan)

Tyypilliset käyttökohteet:

• Paristo- ja akkukäyttöiset kannettavat mittalaitteet, lääketieteelliset sensorit ja taskukokoiset päätelaitteet

• IoT-etäanturit, sääasemat ja tiedonkeruujärjestelmät, jotka viettävät suurimman osan ajastaan syvässä virransäästötilassa

• Paikalliset mikrotehonsäätimet (On-board micropower regulation) analogisille CMOS- ja muistipiireille

• Akkuvahti- ja jännitteenvalvontapiirit sekä varateholähteet (Backup power supplies)

• Elektroniikkahuollot, tuotekehityslaboratoriot, vanhempien teollisuuskorttien kunnossapito ja prototyyppien rakentaminen

Vinkki suunnitteluun ja asennukseen: ICL7663-piirin nastajärjestys ylhäältä katsottuna (lovetus tai piste vasemmalla) on seuraava: 1 = VOUT2 (Ulostulo 2), 2 = SENSE2 (Jänniteseuraaja/takaisinkytkentä 2), 3 = SHUTDOWN (Sammutustulo, kytketään maahan normaalia toimintaa varten), 4 = GND (Maa), 5 = VOUT1 (Ulostulo 1), 6 = SENSE1 (Jänniteseuraaja/takaisinkytkentä 1), 7 = CL (Current Limit / Virranrajoitus) ja 8 = VIN (Tulojännite). Haluttu lähtöjännite asetetaan kytkemällä SENSE-nasta kahden ulkoisen vastuksen muodostamaan jännitteenjakajaan ulostulon ja maan välille siten, että vastusjaon keskipiste syöttää SENSE-nastalle piirin sisäisen 1,3 voltin referenssijännitteen. Koska kyseessä on mikrotehoinen CMOS-komponentti, se on herkkä staattiselle sähkölle (ESD) käsittelyn aikana. Piirin vakauden varmistamiseksi suosittelemme pienen keraamisen tai tantaalikondensaattorin (esim. 1–10 µF) asentamista suoraan ulostulonastojen ja maan välille.
