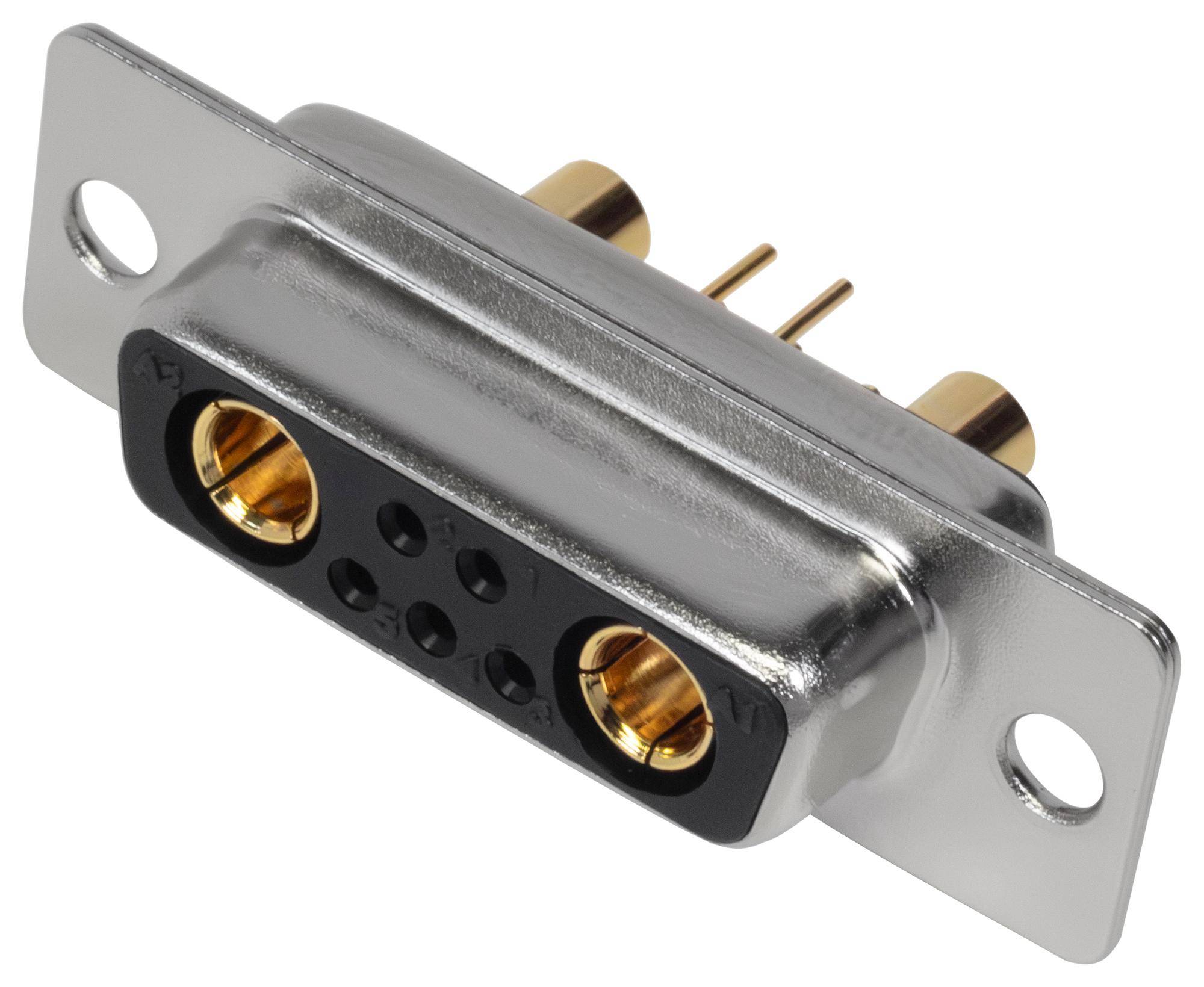

D-SUB-liitin Combo 7W2 naaras (MHCDD7W2S4)

Korkealaatuinen ja tilaa säästävä D-SUB-yhdistelmäliitin (Combo), jossa yhdistyvät signaali- ja teholinjat samaan suojattuun runkoon.

MHCDD7W2S4 on MH Connectorsin valmistama suorituskykyinen D-SUB Combo -sarjan naarasliitin (Socket). Liittimen 7W2-asettelu tarkoittaa, että siinä on yhteensä 7 nasta- tai kosketinpaikkaa, joista 5 on tarkoitettu normaaleille signaalilinjoille ja 2 suurempaa paikkaa (W2) on varattu erikseen asennettaville teho- (Power), koaksiaali- tai korkeajännitekoskettimille.

Tämä hybridiliitin on ihanteellinen ratkaisu nykyaikaiseen laitesuunnitteluun, jossa halutaan vähentää liittimien määrää takapaneelissa ja tuoda sekä ohjaus- että virransyöttö sähköisesti suojatusti yhden kaapelin kautta. Liittimessä on kestävä teräksinen, tinapinnoitettu ulkovaippa (Shell), joka takaa erinomaisen häiriösuojauksen (EMI/RFI) sekä mekaanisen tukevuuden teollisuuskäytössä. Eristemateriaali on korkealaatuista PBT-muovia, ja liitin on varustettu suorilla piirilevynastoilla läpiasennukseen (THT).

Tärkeimmät ominaisuudet:

• Hybridirakenne (7W2): Yhdistää samassa liitinrungossa 5 signaalinastaa ja 2 monikäyttöistä teho-/koaksiaalipaikkaa, mikä säästää huomattavasti tilaa laitepaneelissa.

• Täydellinen EMI/RFI-suojaus: Tinattu teräskuori suojaa signaaleja ulkoisilta sähkömagneettisilta häiriöiltä ja takaa puhtaan tiedonsiirron.

• Teollisuustason luotettavuus: Laadukkaat kosketinmateriaalit varmistavat pienen ylimenovastuksen ja erinomaisen mekaanisen keston sadoille kytkentäsykleille.

• Standardikoko: Sopii yhteen kaikkien standardinmukaisten 7W2-D-SUB-urosliittimien ja metallisten/muovisten liitinkoteloiden (Backshells) kanssa.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: MHCDD7W2S4

• Valmistajan osanumero: MHCDD7W2S4

• Liitintyyppi: D-SUB Combination (Yhdistelmäliitin)

• Sukupuoli: Naaras (Socket / Female)

• Asettelu / Koskettimet: 7W2 (5 signaalipaikkaa + 2 erikoistehopaikkaa)

• Asennustapa: Läpiasennus piirilevylle (THT, suorat nastat)

• Runkomateriaali: Tinattu teräs (Steel, tin plated)

• Eristeväri: Musta PBT (UL94 V-0 paloluokiteltu)

• Käyttölämpötila-alue: -55 °C ... +125 °C

• Valmistaja: MH Connectors (EDAC-konserni)

Tyypilliset käyttökohteet:

• Teollisuusautomaation ohjausjärjestelmät ja sähkökeskukset, joissa tarvitaan samanaikaista data- ja virransyöttöä

• Tietoliikennejärjestelmät, testauslaitteet ja mittaussovellukset

• Sulautetut järjestelmät, robotteihin liittyvät ohjauskaapelit ja moottorikytkennät

• Lääketieteelliset laitteet ja audiotekniikka, joissa vaaditaan erinomaista häiriösuojausta

• Tuotekehitys, laitekorjaukset ja mittatilaustyönä tehtävät kaapelisarjat

Huomautus suunnitteluun: Liitinrungon mukana toimitetaan integroidut signaalinastat. Suuremmat teho- tai koaksiaalikoskettimet (2 kpl W2-paikkoihin) valitaan ja tilataan erikseen sovelluksen virrantarpeen (esim. 10A, 20A tai 40A) tai signaalityypin mukaan.
