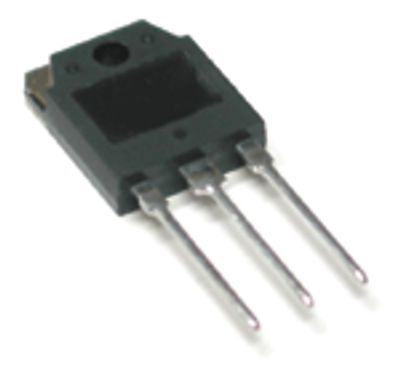

Darlington-transistori NPN 100 V 10 A 125 W TO-3P (TIP142)

TIP142 on erittäin suorituskykyinen NPN-tyyppinen Darlington-tehotransistori, joka on koteloitu suureen ja tukevaan TO-3P-koteloon. Se on suunniteltu sovelluksiin, joissa vaaditaan suurta virrankestoa, korkeaa jännitekestoa ja erinomaista lämmönjohtavuutta. Sen Darlington-rakenne takaa erittäin suuren virranvahvistuksen.

Keskeiset tekniset arvot

• Collector-Emitter-jännite (VCEO): 100 V

• Jatkuva Collector-virta (IC): 10 A

• Tehohäviö: 125 W

• Kotelointi: TO-3P (suuri pinta-ala jäähdytykselle)

Tärkeää huomioitavaa suunnittelussa

• Lämmönhallinta: 125 W tehohäviö on huomattava. TO-3P-kotelo on suunniteltu tehokkaaseen lämmönsiirtoon, mutta vaatii silti järeän jäähdytyselementin. Kuten muissakin Darlington-transistoreissa, sisäinen jännitehäviö (VCE(sat)) on tavallista suurempi, mikä kasvattaa lämmöntuotantoa korkeilla virroilla.

• Kotelon eristys: TO-3P-kotelon metallinen takapinta on kytketty Collector-liitäntään. Jos jäähdytyselementti ei saa olla sähköisesti kytketty kollektoriin, on käytettävä lämpöä johtavaa eristyssarjaa (eristelevy ja holkki).

• Ohjaus: Suuren vahvistuksen ansiosta transistori voidaan ohjata suoraan logiikkapiireillä tai pienillä ohjaussignaaleilla, mikä säästää monimutkaisilta esivahvistinkytkennöiltä.

• Suojaus: Induktiivisia kuormia kytkettäessä on käytettävä vapaakäyntidiodia (flyback diode) suojaamaan transistoria kytkentähetkellä syntyviltä korkeajännitteisiltä induktiopiikeiltä.

Tyypilliset käyttökohteet

• Audiovahvistimet: Erinomainen valinta suuritehoisten vahvistimien pääteasteisiin.

• DC-moottorien ohjaus: Tehokas kytkinelementti PWM-moottoriohjaimiin, joissa tarvitaan 10 A virrankestoa.

• Teholähteet: Käytetään lineaarisissa teholähteissä säätävänä elementtinä, jossa vaaditaan suurta tehonkestoa.

• Teolliset ohjauspiirit: Suurten magneettisten komponenttien, solenoidien ja muiden tehoa vaativien kuormien ohjaus.
