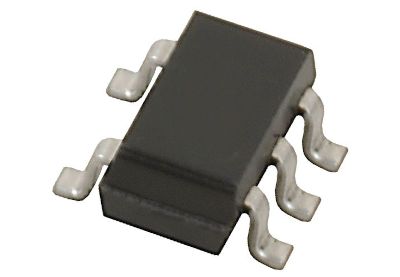

DC/DC-tehostusmuunnin / Boost Converter 0.9V - 3.3V SOT-23 (TPS61097-33DBVT)

Erittäin korkean hyötysuhteen omaava DC/DC-tehostusmuunnin (Boost Converter), joka on optimoitu erityisesti matalajännitteisille akkukäyttöisille sovelluksille, joissa vaaditaan erittäin pientä virrankulutusta ja laajaa tulojännitealuetta.

TPS61097-33DBVT (valmistaja Texas Instruments) on edistyksellinen ja pienikokoinen DC/DC-tehostusmuunnin, joka muuntaa matalan tulojännitteen (esim. yhden kennon paristo tai akku) vakaaksi ja reguloiduksi 3,3 voltin lähtöjännitteeksi. Piiri on suunniteltu erityisesti laitteisiin, joissa paristojen käyttöikä on kriittinen tekijä, kuten IoT-sensoreihin, puettavaan teknologiaan ja kannettaviin mittalaitteisiin. TPS61097-sarjan piirien erikoisuus on niiden kyky toimia jopa 0,9 voltin tulojännitteestä alkaen, mikä mahdollistaa jopa lähes tyhjien paristojen energian hyödyntämisen loppuun saakka. Komponentti on pakattu kompaktiin 6-nastaiseen SOT-23-6 (DBV) pintaliitoskoteloon.

TPS61097-33DBVT:n suurin etu on sen poikkeuksellisen alhainen lepovirrankulutus (Quiescent Current), joka on tyypillisesti vain 5 µA. Tämän ansiosta laitteen virrankulutus on minimaalista myös silloin, kun se on valmiustilassa tai kuormitus on erittäin kevyttä. Integroitu tehokytkin ja synkroninen oikaisutoiminto takaavat erinomaisen hyötysuhteen myös laajalla kuormitusalueella. Piiri sisältää myös "pass-through"-toiminnon, joka kytkee tulojännitteen suoraan lähtöön, jos tulojännite ylittää säädetyn 3,3 voltin kynnyksen, mikä tekee siitä erittäin turvallisen ja monikäyttöisen virtalähteen.

Tärkeimmät ominaisuudet:

• Laaja tulojännitealue (0.9V – 5.5V): Mahdollistaa toiminnan yhdellä alkaliparistolla, NiMH-akulla tai litium-kennoilla.

• Erittäin alhainen lepovirta (5 µA): Minimoi virrankulutuksen kevyellä kuormalla, pidentäen paristokäyttöisten laitteiden elinikää merkittävästi.

• Kiinteä 3,3V ulostulo: Tarjoaa vakaan ja häiriöttömän jännitteen digitaalilogiikalle, kuten 3,3V mikrokontrollereille ja radiomoduuleille.

• Korkea hyötysuhde: Optimoitu toimimaan yli 90 % hyötysuhteella useimmissa tyypillisissä käyttötilanteissa.

• Pieni koko (SOT-23-6): Säästää tilaa tiiviissä piirilevyrakenteissa, joissa tila on kriittinen resurssi.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: TPS61097-33DBVT (3,3V versio)

• Tuotetyyppi: DC/DC Boost Converter (Step-Up Regulator)

• Kotelotyyppi: SOT-23-6 (DBV-paketti, 6-pin SMD)

• Tulojännitealue: 0,9 V ... 5,5 V

• Lähtöjännite: Kiinteä 3,3 V DC

• Lepovirta (Iq): Tyypillisesti 5 µA

• Suojaustoiminnot: Ylivirtasuojaus, ylilämpösuojaus, automaattinen virranrajoitus

• Valmistaja: Texas Instruments

Tyypilliset käyttökohteet:

• IoT-sensorialustat ja langattomat lähetinmoduulit (esim. Bluetooth LE, ZigBee, LoRa)

• Puettava elektroniikka (kellot, sykemittarit, aktiivisuusrannekkeet)

• Kannettavat mittalaitteet, taskukokoiset sensorit ja laboratoriolaitteet

• Paristokäyttöiset elektroniikkalaitteet, joissa halutaan maksimoida pariston käyttöaika

• Elektroniikkahuollot, tuotekehityslaboratoriot, kustomoidut virtalähdekytkennät ja prototyyppien rakentaminen

Vinkki asennukseen ja suunnitteluun: TPS61097-33DBVT:n tehokkuus riippuu suuresti valitusta ulkoisesta kelasta (Inductor) ja kondensaattoreista. Käytä aina valmistajan datalehden mukaisia suositusarvoja kelalle (tyypillisesti 4,7 µH tai 10 µH) ja varmista, että kondensaattorit ovat matalan ESR-arvon keraamisia komponentteja. Piirilevyasettelussa tulojännitteen ja lähdön suodatuskondensaattorit tulee sijoittaa mahdollisimman lähelle piirin nastoja, jotta vältetään kytkentähäiriöiden aiheuttama kohina. Koska kyseessä on tehostinmuunnin, sen maadoituspiste tulee toteuttaa suurena ja yhtenäisenä tasona, jotta hakkuroinnista aiheutuvat jännitepiikit eivät häiritse herkkää analogista mittauslogiikkaa.
