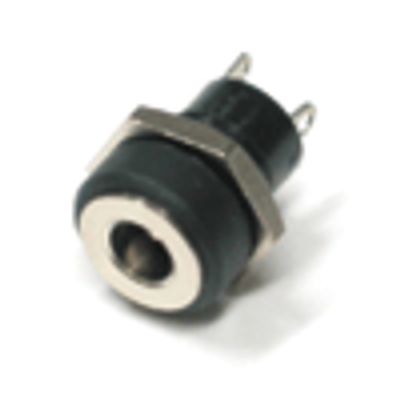

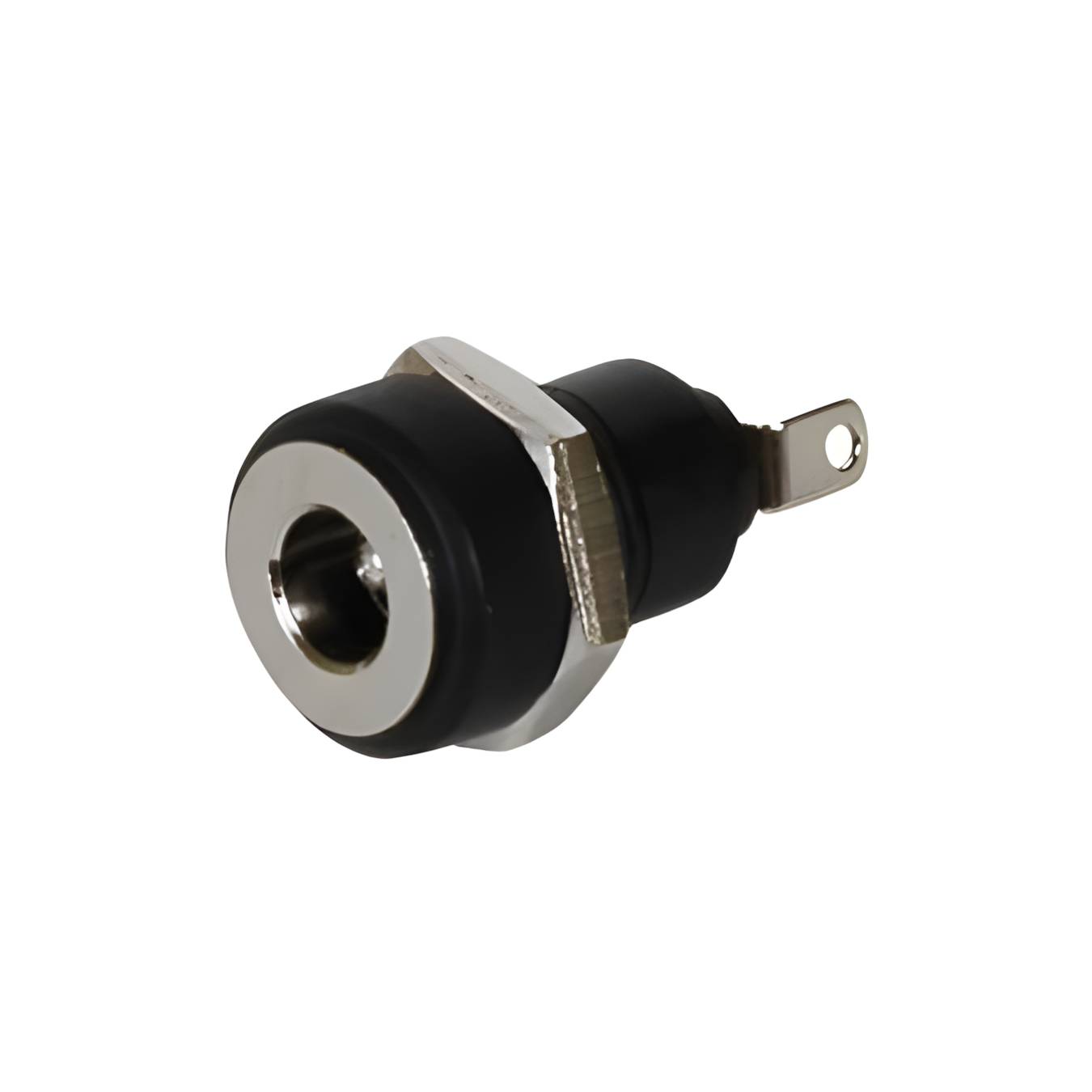

DC-runkoliitin, eristetty 1,7mm/4,0mm (DC-1.7S)
Marushin Electric Mfg Co:n valmistama DC-1.7S on eristetty runkoasenteinen DC-virtaliitin, joka on suunniteltu laitteiden koteloihin kiinteästi asennettavaksi ulkoiseksi virransyöttöliitännäksi. Mitoituksensa ansiosta liitin on yhteensopiva laajalti käytössä olevan EIAJ II -pistokeluokan kanssa.
Rakenne ja asennus: Liitinnastan (sisä)halkaisija on 1,7 mm ja ulkohalkaisija 4,0 mm, mikä vastaa EIAJ Class II -standardin mittoja ja tekee liittimestä yhteensopivan yleisten samankokoisten DC-pistokkeiden (mm. tyyppi 240B/2409B) kanssa. Kotelo on muovirakenteinen, ja liitin asennetaan laitteen koteloon 8 mm:n asennusaukon kautta. Rakenne on eristetty, mikä pitää liittimen rungon galvaanisesti erillään laitteen muusta metallirungosta ja vähentää oikosulku- ja kosketusriskiä asennuksen yhteydessä.
Sähköiset ominaisuudet ja liitäntä: Liitäntä piirilevylle tai johdotukseen tehdään juottamalla, mikä mahdollistaa mekaanisesti tukevan ja sähköisesti matalaresistanssisen liitoksen. EIAJ II -luokan liittimille tyypillinen nimellisvirta on luokkaa 0,5 A, mikä riittää hyvin pienjännitteisten elektroniikkalaitteiden, kuten mittalaitteiden, verkko- ja seinälaturien sekä ohjainpiirien, DC-syöttöön.
Käyttökohteet: DC-1.7S soveltuu erityisesti laitesuunnitteluun, jossa tarvitaan standardinmukainen, koteloon kiinteästi asennettava DC-tuloliitin – esimerkiksi mittalaitteiden, teholähteiden ja elektroniikkakoteloiden virransyöttöön.
Tekniset tiedot:
- SKU / tilauskoodi: DC-1.7S
- Valmistaja: Marushin Electric Mfg Co
- Tyyppi: DC-runkoliitin, eristetty
- Standardi: EIAJ Class II (EIAJ-2) -mitoitus
- Liitinnastan halkaisija: 1,7 mm
- Reiän ulkohalkaisija: 4,0 mm
- Asennusaukko: 8 mm
- Liitäntä: juotettava
- Kotelomateriaali: muovi
- Nimellisvirta: n. 0,5 A (EIAJ II -luokan tyypillinen arvo)
Yhteensopivuus: Yhteensopiva EIAJ II -luokan 1,7 mm/4,0 mm DC-pistokkeiden kanssa, kuten tyypin 240B/2409B DC-virtajohdot ja -sovittimet.
