Luotettava ja jämäkkä DC-tehonsyöttöliitin elektroniikkaprojekteihin ja laitevalmistukseen.

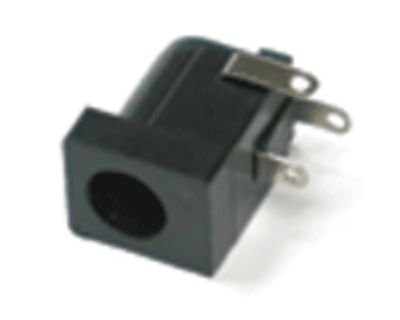

DC-2.1SPC on piirilevylle (PCB) asennettava korkealaatuinen DC-runkoliitin (naaras), joka on elektroniikan vakiokomponentti laitteiden virransyöttöön. Liitin on mitoitettu yleisimmälle 2.1 mm / 5.5 mm DC-pistokkeelle, jota käytetään useimmissa verkkolaitteissa, latureissa ja muuntajissa (esimerkiksi Arduino-kehityslevyt ja monet reitittimet).
Rakenne sisältää sisäänrakennetun kytkinpinnin (irtikytkentäkosketin), joka mahdollistaa laitteen automaattisen vaihtamisen akku- tai paristokäytöltä ulkoiselle verkkolaitteelle, kun pistoke työnnetään sisään.
Tärkeimmät ominaisuudet:
Vakiomitoitus: Yhteensopiva kaikkien standardien 2.1 mm (sisähalkaisija) x 5.5 mm (ulkohalkaisija) DC-pienoisvirtapistokkeiden kanssa.
Kytkinpinni (Switch): Integroitu kytkin automaattiseen virranlähteen vaihtoon (esim. pariston katkaisu, kun ulkoinen virtalähde kytketään).
Tukeva piirilevyasennus: Piirilevylle juotettavat pinnit (Thru-Hole) pitävät liittimen tiukasti paikallaan mekaanista rasitusta vastaan.
Kestävä materiaali: Korkealaatuinen muovirunko ja messinkiset, tinatut koskettimet takaavat pitkän eliniän ja erinomaisen juotettavuuden.
Tekniset tiedot:
Tyyppi / Malli: DC-2.1SPC
Asennustapa: Piirilevylle (Läpiasennus / THT)
Keskipinni: 2.1 mm
Ulkohalkaisija: 5.5 mm
Pinnien määrä: 3 pinniä (Virta, Maa ja Kytkin/Katkaisu)
Nimellisvirta: Maks. 2 A tai 3 A (riippuen sovelluksesta)
Nimellisjännite: Maks. 12 V - 30 V DC
Kosketusvastus: Alle 30 mOhm
Tyypilliset käyttökohteet:
Prototyypit, DIY-projektit ja Arduino-kytkennät
Audio- ja efektilaitteet (esim. kitarapedaalit)
Mittalaitteet ja kannettavat elektroniikkalaitteet
Verkkolaitteiden korjaus- ja huoltotyöt
Vinkki: Liittimen takaosassa olevat leveämmät pinnit antavat hyvän mekaanisen tuen piirilevyllä, mikä estää juotosten murtumista, kun virtajohtoa kytketään ja irrotetaan usein.
