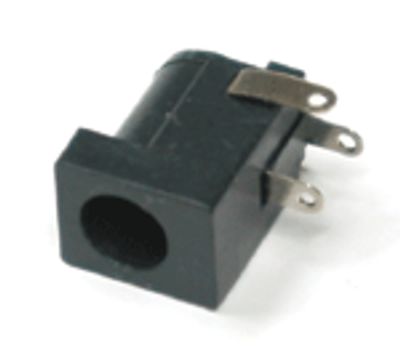

DC-runkoliitin piirilevylle 2.5mm / 5.5mm (DC-2.5SPC)
Luotettava ja jämäkkä DC-tehonsyöttöliitin suuremman tehon elektroniikkaprojekteihin ja laitehuoltoon.
DC-2.5SPC on piirilevylle (PCB) asennettava korkealaatuinen DC-runkoliitin (naaras), joka on suunniteltu laitteiden virransyöttöön. Tämä liitin on mitoitettu 2.5 mm keskipinniä käyttäville virtapistokkeille, joita tavataan usein hieman enemmän virtaa tai tehoa vaativissa laitteissa erottamaan ne yleisimmistä 2.1 mm järjestelmistä.
Liittimessä on sisäänrakennetun kytkinpinnin (irtikytkentäkosketin) ansiosta automaattinen vaihtotoiminto, joka voi esimerkiksi katkaista laitteen sisäisen paristovirran heti, kun ulkoinen verkkolaite kytketään paikoilleen.
Tärkeimmät ominaisuudet:
2.5 mm keskipinni: Yhteensopiva 2.5 mm (sisähalkaisija) x 5.5 mm (ulkohalkaisija) DC-pienoisvirtapistokkeiden kanssa.
Kytkinpinni (Switch): Integroitu kytkin automaattiseen virranlähteen vaihtoon (esim. akku- tai paristopiirin katkaisuun, kun ulkoinen virtalähde kytketään).
Tukeva piirilevyasennus: Piirilevylle juotettavat jämäkät pinnit (Thru-Hole) pitävät liittimen tiukasti paikallaan ja kestävät johtojen jatkuvaa kytkemistä.
Laadukas rakenne: Kestävä muovirunko sekä korroosiota vastustavat, helposti juotettavat kosketinpinnit takaavat pitkän käyttöiän.
Tekniset tiedot:
Tyyppi / Malli: DC-2.5SPC
Asennustapa: Piirilevylle (Läpiasennus / THT)
Keskipinni: 2.5 mm
Ulkohalkaisija: 5.5 mm
Pinnien määrä: 3 pinniä (Virta, Maa ja Kytkin/Katkaisu)
Nimellisvirta: Maks. 2 A - 3 A
Nimellisjännite: Maks. 12 V - 30 V DC
Kosketusvastus: Erittäin pieni, alle 30 mOhm
Tyypilliset käyttökohteet:
Teollisuuselektroniikka ja mittalaitteet
Suuremman tehon verkkolaitteet ja laturit
Prototyypit, DIY-projektit ja laitevalmistus
Rikkoutuneiden DC-liittimien vaihto- ja huoltotyöt
Huomautus: Varmista laitetta suunnitellessasi tai korjatessasi, tarvitseeko laitteesi 2.1 mm vai tämän 2.5 mm version. Vaikka liittimien ulkohalkaisija (5.5 mm) on sama, 2.5 mm pistoke ei tee kontaktia 2.1 mm liittimessä, ja vastaavasti 2.1 mm pistoke ei mahdu sisään tähän 2.5 mm liittimeen.
