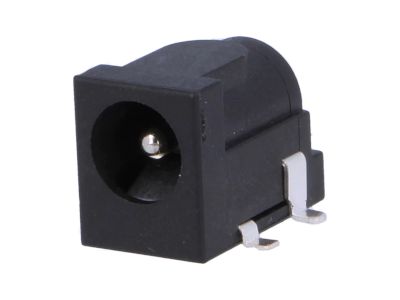

DC-virtaliitin (DC-2.1SMD / FC68148S)
FC68148S (tunnetaan myös nimellä DC-2.1SMD) on pinta-asennettava (SMD) DC-virtaliitin, joka on suunniteltu erityisesti piirilevyille (PCB) tapahtuvaan asennukseen. Tämä liitin on yleisesti käytetty standardi 2,1 mm keskitapilla varustetuille DC-virtalähteille.
Liitin on suunniteltu luotettavaan virransyöttöön kompakteissa elektroniikkalaitteissa. Sen pintaliitostekniikka mahdollistaa automaattisen ladonnan, mikä tekee siitä optimaalisen nykyaikaiseen massatuotantoon.
Tärkeimmät ominaisuudet:
Standardikoko: Sopii yleisimmille 2,1 mm sisähalkaisijan DC-virtaplugeille (joissa ulkohalkaisija on tyypillisesti 5,5 mm).
Asennustapa: SMD (Surface Mount Device), eli se juotetaan suoraan piirilevyn pinnalle.
Kestävyys: Suunniteltu kestämään toistuvia kytkentöjä.
Kompakti koko: Säästää tilaa piirilevyllä verrattuna perinteisiin läpiastuttaviin (THT) liittimiin.
Tekniset tiedot:
Tilauskoodi: DC-2.1SMD (valmistajan koodi: FC68148S)
Valmistaja: Cliff Electronics
Tyyppi: DC-virtaliitin, naaras
Keskitapin halkaisija: 2,1 mm
Asennus: SMD (pinta-asennus)
Tyypilliset käyttökohteet:
Pienet kulutuselektroniikkalaitteet
Arduino-projektit ja prototyypit, joissa halutaan käyttää siistiä SMD-asennusta
IoT-sensorit ja langattomat viestintälaitteet
Akkukäyttöisten laitteiden latausliitännät
Vinkki asennukseen: SMD-liittimet ovat mekaanisesti alttiita rasitukselle, kun virtajohtoa kytketään ja irrotetaan. Varmista, että liitin on juotettu tukevasti piirilevyyn, ja harkitse mekaanista tukea (kuten liimausta tai kotelon tarjoamaa tukea), jotta piirilevyn juotokset eivät murru jokapäiväisessä käytössä. Tarkista myös piirilevyn suunnittelussa, että liittimen jalkojen "footprint" (suunnittelumalli) vastaa tarkasti valmistajan suosittelemaa layoutia.
