Digitaalinen lämpötila-anturi ja termostaatti I2C-väylällä DIL-8 (DS1621)
DS1621 on älykäs digitaalinen lämpötila-anturi, joka yhdistää tarkan lämpötilan mittauksen ja ohjelmoitavan termostaattitoiminnon. Se on suunniteltu erityisesti järjestelmiin, jotka vaativat luotettavaa digitaalista lämpötilavalvontaa ja yksinkertaista kommunikointia I2C-väylän kautta.
DS1621 (valmistaja Maxim Integrated / Analog Devices) mittaa ympäristön lämpötilaa ja muuntaa sen 8-bittiseksi tai 9-bittiseksi digitaaliseksi arvoksi. Sen suurin etu on sisäänrakennettu "Standalone Thermostat" -toiminto: voit ohjelmoida anturin muistiin (EEPROM) ylä- ja alarajat (TH ja TL). Kun lämpötila ylittää asetetun rajan, komponentin "Tout"-lähtö aktivoituu, mikä mahdollistaa esimerkiksi tuulettimien tai hälytysten suoran ohjauksen ilman mikrokontrollerin jatkuvaa valvontaa.
DS1621 kommunikoi 2-johtoisen I2C-väylän välityksellä, mikä tekee siitä erittäin helpon kytkeä Arduino-, Raspberry Pi- tai muihin mikrokontrolleriprojekteihin. Koska väylässä voi olla useita DS1621-antureita samanaikaisesti, se sopii erinomaisesti monipistemittausten toteuttamiseen.
Tärkeimmät ominaisuudet:
I2C-väyläliitäntä: Helppo ja standardoitu tiedonsiirto mikrokontrollerien kanssa.
Integroitu termostaatti: Ohjelmoitavat hälytysrajat (TH/TL), jotka mahdollistavat itsenäisen ohjauksen.
Laaja lämpötila-alue: -55 °C ... +125 °C, tarkkuus ±0,5 °C (alueella 0–70 °C).
Ei tarvetta ulkoisille komponenteille: Mittaus on digitaalinen, eikä vaadi ulkoisia kalibrointeja tai ADC-muuntimia.
Pysyvä muisti (EEPROM): Hälytysrajat säilyvät muistissa, vaikka virta katkeaisi.
Osoitteistus: Mahdollistaa jopa kahdeksan DS1621-anturin käytön samassa I2C-väylässä.
Tekniset tiedot:
Tilauskoodi / Tuotekoodi: DS1621
Tuotetyyppi: Digitaalinen lämpötila-anturi ja termostaatti

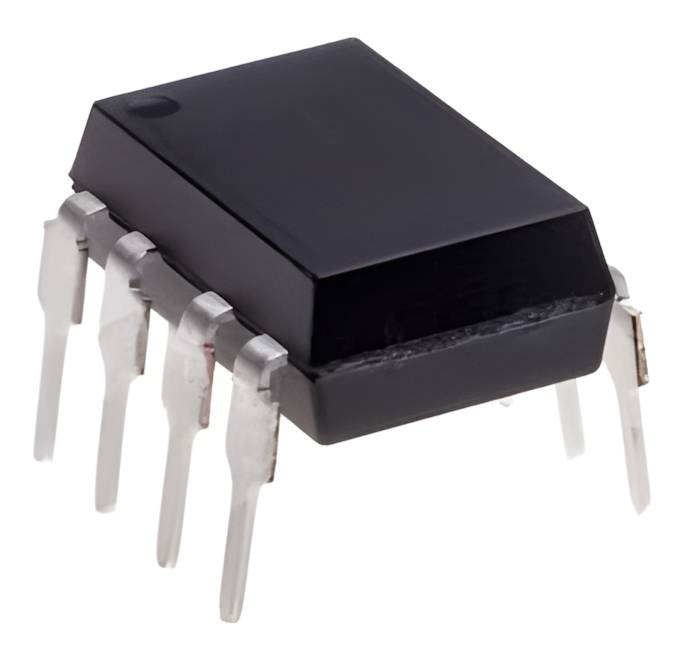

Kotelotyyppi: DIL-8 / DIP-8 (8-pin, THT läpiasennus)
Resoluutio: 9-bittinen (0,5 °C tarkkuus)
Käyttöjännite: 2,7 V ... 5,5 V
Valmistaja: Maxim Integrated
Tyypilliset käyttökohteet:
Lämpötilan valvonta ja ylikuumenemissuojat teollisuudessa
Älykkäät kodinkoneet ja HVAC-säätöjärjestelmät
PC-laitteistojen lämpötilan hallinta ja tuuletinohjaus
Monipisteiset lämpötilanmittausjärjestelmät
Elektroniikkahuollot, kunnossapito ja tarkkuuselektroniikan prototyypit
Vinkki asennukseen ja suunnitteluun: DS1621 käyttää I2C-väylää, joten muista käyttää 4,7 kOhm ylösvetovastuksia (pull-up resistors) SDA- ja SCL-linjoissa vakaan tiedonsiirron takaamiseksi. Koska anturi mittaa piin sisäistä lämpötilaa, sijoita se mahdollisimman lähelle kohdetta, jonka lämpötilaa haluat valvoa. Käytä 100 nF suodatinkondensaattoria käyttöjännitenastojen välillä lähellä anturia häiriöiden minimoimiseksi. I2C-osoite asetetaan A0, A1 ja A2 -nastojen avulla, mikä mahdollistaa usean anturin käytön samassa projektissa.
