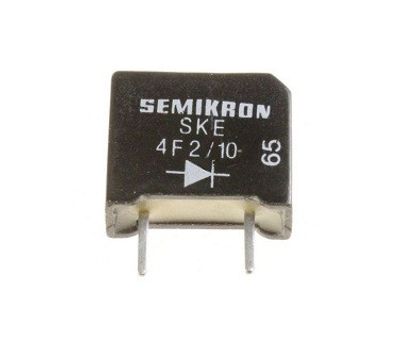

Fast Recovery -suuntadiodi / Suurnopeustasasuuntaaja 1000V 2A 400ns (SKE4F2/10)

Ammattitason, poikkeuksellisen luotettava ja teollisuuslaatuinen suurnopeuksinen Fast Recovery -tasasuuntausdiodi, joka on optimoitu korkeajännitteisiin hakkurivirtalähteisiin, inverttereihin ja tehoelektroniikan suojakytkentöihin.

SKE4F2/10 (valmistaja Semikron / Vincotech) on teollisuuselektroniikassa ja vaativissa teholähderatkaisuissa laajasti käytetty asennusvalmis Fast Recovery -suuntadiodi (Fast Recovery Rectifier Diode). Tämä erikoiskomponentti on suunniteltu kohteisiin, joissa tavalliset verkkotaajuustasasuuntaajat (kuten 1N4007-sarja) ovat liian hitaita ja kuumenevat korkeiden taajuuksien vuoksi. Diodin suurin sallittu jatkuva estojännite (Peak Reverse Voltage) on poikkeuksellisen korkea 1000 volttia (V), ja se kykenee käsittelemään 2 ampeerin (A) jatkuvaa tasasuunnatun virran kuormitusta. Komponentti on pakattu perinteiseen, mekaanisesti järeään ja erinomaisen lämmönsietokyvyn tarjoavaan aksiaaliseen lieriökoteloon (THT-läpiasennus).

SKE4F2/10-diodin suurin tekninen etu on sen erittäin lyhyt 400 nanosekunnin (ns) palautumisaika (Reverse Recovery Time, trr). Hakkurivirtalähteissä ja inverttereissä, joissa jännitteen suunta vaihtuu kymmeniä tai satoja kilohertsejä sekunnissa, diodin on kyettävä katkaisemaan virran johtaminen välittömästi jännitteen kääntyessä. Piirin nopea toiminta minimoi kytkentähäviöt (Switching Losses), vähentää merkittävästi komponentin lämpökuormitusta ja parantaa koko hyötysuhdetta. Lisäksi Semikronin kehittämä lasipassivoitu puolijohdesiru takaa erittäin pienen vuotovirran estotilassa ja korkean virrankestokyvyn (jopa 60A syöksyvirtakesto) äkillisissä kuormituspiikeissä.

Tärkeimmät ominaisuudet:

• Erittäin suuri jännitekesto (1000V): Tarjoaa erinomaisen turvamarginaalin teollisuuden 230V ja 400V verkkojännitejärjestelmissä sekä hakkurikytkentöjen piikeissä.

• Nopea Fast Recovery -toiminta (400ns): Vähentää kytkentähäviöitä ja mahdollistaa häiriöttömän toiminnan korkeataajuuksisissa hakkurivirtalähteissä (SMPS).

• Korkea transienttien ja syöksyvirran kesto: Kestää jopa 60 ampeerin hetkellisiä käynnistys- ja ylivirtapiikkejä ilman vaurioitumista.

• Aksiaalinen THT-rakenne: Tukevat ja paksut kytkentälangat takaavat hyvän mekaanisen kiinnityksen, optimaalisen lämmönjohtavuuden piirilevylle ja helpon juotettavuuden.

• Teollisuustason lasipassivoitu rakenne: Takaa pitkäaikaisen stabiiliuden, pienen vuotovirran ja luotettavan toiminnan haastavissakin ympäristöolosuhteissa.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: SKE4F2/10 (SKE 4F 2/10 / Korvaa useita teollisuuden 2A/1000V nopeita aksiaalidiodeja)

• Tuotetyyppi: Suurnopeustasasuuntausdiodi (Fast Recovery Rectifier Diode)

• Kotelotyyppi: Aksiaalinen lieriökotelo (Thru-Hole / DO-tyyppinen painava teollisuuskotelo)

• Suurin sallittu jatkuva estojännite (VRRM): 1000 V DC

• Suurin sallittu jatkuva etuvirta (IFAV): 2,0 A (2000 mA / ympäristölämpötilassa 45 °C)

• Palautumisaika (trr): Max. 400 ns

• Suurin sallittu eteenpäin suunnatun virran syöksykesto (IFSM): 60 A (10 ms puoliaalto)

• Käyttö- ja varastointilämpötila-alue: -55 °C ... +150 °C (laaja teollisuusluokan kesto)

• Valmistaja: Semikron / Vincotech

Tyypilliset käyttökohteet:

• Korkean hyötysuhteen DC/DC-muuntimet, hakkurivirtalähteet (SMPS) ja AC/DC-varaajat ensiö- ja toisiopuolen tasasuuntauksessa

• Taajuusmuuttajien, inverttereiden ja moottorinohjauskorttien suojadiodit (Freewheeling / Flyback-diodit) vaimennuspiireissä

• Teollisuusautomaation ohjausjärjestelmien, hitsauskoneiden ja järeiden tehonsyöttömoduulien kunnossapito

• Snubber-suojakytkennät korkeajännitteisten tehotransistoreiden (MOSFET / IGBT) rinnalla suojaamassa induktiivisilta jännitepiikeiltä

• Elektroniikkahuollot, ammattitason huoltokorjaamot, viallisten Semikron-erikoisdiodeiden korvaaminen teollisuuslaitteissa alkuperäisellä merkkikomponentilla

Vinkki asennukseen ja huoltoon: SKE4F2/10-diodin napaisuus (Katodi) on merkitty kotelon kylkeen painetulla selkeällä valkoisella tai hopeisella rengasmerkillä. Virta kulkee diodin läpi anodilta katodille (renkaan suuntaan), kun taas estosuunnassa rengaspuoli kytketään positiivisempaan potentiaaliin. Koska kyseessä on teollisuuskäyttöön suunniteltu 2 ampeerin diodi, se siirtää osan toimintalämmöstään ympäristöön paksujen kytkentälankojensa kautta. Juotettaessa ja asennettaessa diodia piirilevylle, älä taivuta kytkentälankoja aivan mustan kotelon juuresta, vaan jätä vähintään 3–5 mm suoraa lankaa ennen taivutusta murtumien estämiseksi. Parhaan jäähdytyksen saavuttamiseksi pidä liitoslangat mahdollisuuksien mukaan hieman pidempinä tai jätä diodi irti piirilevyn pinnasta, jotta ilma pääsee kiertämään sen ympärillä vapaasti.
