74HC107: Kahdennettu J-K-kiikku (J-K Flip-Flop)
74HC107 on digitaalitekniikan peruskomponentti, joka sisältää kaksi toisistaan riippumatonta J-K-kiikkua. Se kuuluu 74HC-sarjaan, joka hyödyntää CMOS-tekniikkaa tarjoten nopean toiminnan ja matalan virrankulutuksen. J-K-kiikku on monipuolinen muistielementti, joka kykenee tallentamaan yhden bitin informaatiota ja muuttamaan tilaansa kellosignaalin tahdissa.
Keskeiset ominaisuudet

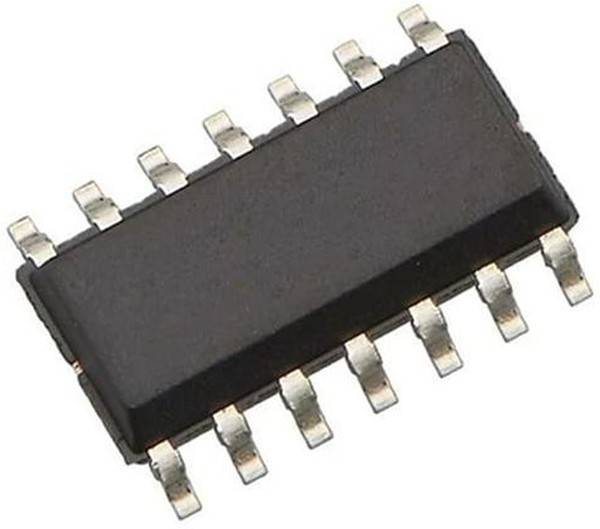

Toiminnot: Kaksi itsenäistä kiikkua samassa 14-pinnisessä SO-14-kotelossa.
Ohjaus: J- ja K-tulot määrittelevät seuraavan tilan kellopulssin saapuessa.
Asynkroninen Clear: Jokaisessa kiikussa on erillinen Clear-tulo, jolla lähdön saa nollattua välittömästi riippumatta kellosignaalista tai muista tuloista.
Käyttöjännite: 2 V – 6 V.
Toimintalogiikka
Komponentti reagoi kellosignaalin laskevaan reunaan (muutos ylhäältä alas).
Kun J=0 ja K=0: Tila ei muutu (pito).
Kun J=0 ja K=1: Lähtö nollautuu (Reset).
Kun J=1 ja K=0: Lähtö asettuu ykköseksi (Set).
Kun J=1 ja K=1: Lähtö kääntää tilaansa (Toggle).
Tärkeitä huomioita suunnitteluun
Kelloreuna: Piiri päivittää tilansa vain kellosignaalin laskevalla reunalla.
Clear-tulo: Tämä on erinomainen järjestelmän alustamiseen virran kytkeytyessä.
Tulojen kytkentä: Älä jätä digitaalipiirin tuloja kytkemättä (kellumaan). Käyttämättömät tulot on syytä kytkeä vakaaseen tilaan (maa tai VCC) häiriöiden estämiseksi.
Tyypilliset käyttökohteet
Laskurit: Binaarilaskurit ja monimutkaisemmat aikalaskentapiirit.
Rekisterit: Tiedon väliaikainen tallennus.
Tilakoneet: Sekvenssiohjauksien toteuttaminen digitaalisissa järjestelmissä.
Taajuuden jakajat: J-K-kiikku "Toggle"-tilassa puolittaa sille syötetyn kellotaajuuden.
Muista lisätä 100 nF kondensaattori käyttöjännitteen (VCC) ja maan (GND) välille mahdollisimman lähelle piirin pinnejä. Tämä suodattaa jännitepiikkejä ja varmistaa digitaalipiirin vakaan toiminnan.
