Dual peripheral driver (NAND), DIL-8 (SN75452N)
Texas Instrumentsin valmistama SN75452N on kaksikanavainen peripheeriajuri, jonka lähdöt ohjautuvat sisäänrakennetun NAND-logiikan kautta – ratkaisu, joka yhdistää loogisen ohjauksen ja tehokkaan kytkentäkyvyn samaan piiriin ilman erillisiä ohjainkomponentteja.

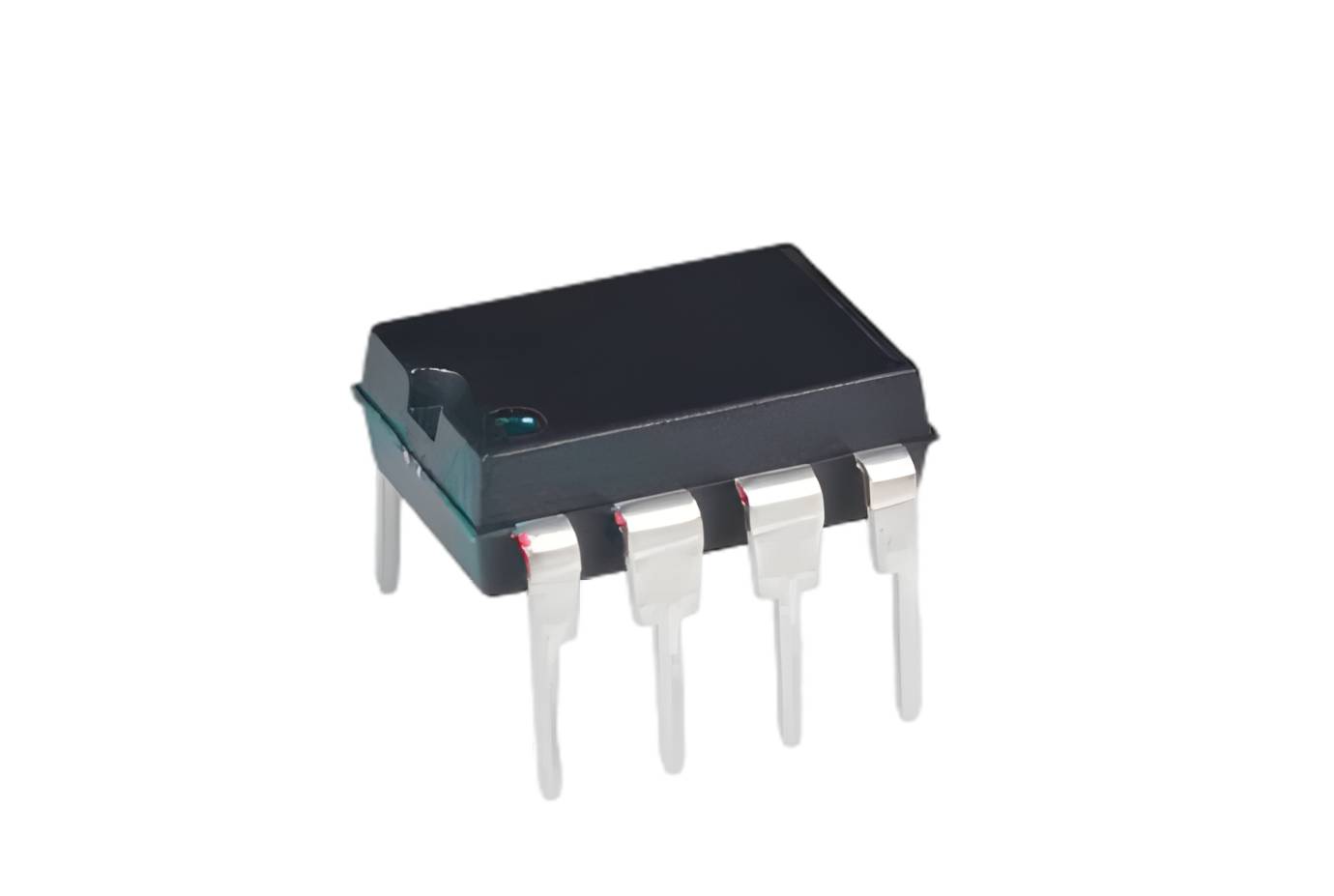

Rakenne ja kotelointi: Piiri on koteloitu 8-nastaiseen DIL/DIP-koteloon (PDIP-8), mikä mahdollistaa suoran asennuksen piirilevylle tai kantaan sekä helpon prototyyppikäytön. Kotelomitat noin 9,8 × 9,4 mm.
Sähköiset ja loogiset ominaisuudet: Avoimen kollektorin lähdöt kestävät jopa 30 V lähtöjännitteen ja 20 V kytkentäjännitteen, huippulähtövirran ollessa 500 mA (jatkuva käyttö 300–400 mA/kanava). Piiri ei lukkiudu (latch-up) 20 V:n jännitteellä 300 mA:n kuormituksen jälkeen, mikä tekee siitä luotettavan valinnan induktiivisten kuormien, kuten releiden, moottorien ja lamppujen ohjaukseen. Tulot ovat TTL-yhteensopivia ja diodikytkettyjä, mikä yksinkertaistaa ohjauspiirin suunnittelua ja suojaa tuloja häiriöiltä. Tyypillinen kytkentäviive on 26 ns, mikä mahdollistaa nopeat kytkentäsovellukset.
Käyttökohteet ja luotettavuus: Piiri soveltuu logiikkapuskureihin, tehonajureihin, rele- ja lamppuajureihin sekä MOS- ja linjaohjaimiin. Määritelty käyttölämpötila-alue 0…+70 °C tekee siitä sopivan teollisuus- ja laitesovelluksiin, joissa vaaditaan vakaata toimintaa normaaleissa sisäolosuhteissa.
Tekniset tiedot:
- SKU / tilauskoodi: SN75452N
- Valmistaja: Texas Instruments
- Toiminto: kaksikanavainen peripheeriajuri, NAND-logiikkatulo
- Kotelo: DIL-8 / PDIP-8 (n. 9,8 × 9,4 mm)
- Lähtötyyppi: avoin kollektori
- Lähtöjännite, maks.: 30 V
- Kytkentäjännite, maks.: 20 V
- Huippulähtövirta: 0,5 A (500 mA)
- Lähtövirta/kanava, maks.: 400 mA
- Kytkentäviive (tyyp.): 26 ns
- Tulologiikka: TTL-yhteensopiva, diodikytketyt tulot
- V_OL (tyyp., pienimmällä spesifioidulla virralla): 250 mV
- I_out(off) (tyyp.): 100 µA
- Käyttölämpötila-alue: 0…+70 °C
- Tullikoodi (HS): 8542.31
Yhteensopivuus: Toimii yleisten TTL-logiikkapiirien kanssa ohjaussignaalien lähteenä. Suuremman kanavamäärän sovelluksiin vaihtoehtona toimii esimerkiksi Texas Instrumentsin ULN2003A-darlington-ajuripiiri.
