Fast-diodi (nopeasti kytkeytyvä diodi) 200 V 8 A TO-220FPAC (STTH802FP)
STTH802FP on korkeasuorituskykyinen, nopeasti kytkeytyvä diodi (Ultrafast Recovery Diode), joka on suunniteltu erityisesti hakkurivirtalähteisiin ja muihin tehoelektroniikan sovelluksiin, joissa vaaditaan pientä kytkentähäviötä ja nopeaa toimintaa.
Tämä diodi on optimoitu toimimaan korkeilla taajuuksilla. Sen "ultrafast recovery" -ominaisuus tarkoittaa, että se pystyy siirtymään johtavasta tilasta eristävään tilaan erittäin nopeasti, mikä vähentää merkittävästi lämpöhäviöitä ja häiriöitä kytkentähetkellä.
Tärkeimmät ominaisuudet:
Ultrafast Recovery: Erittäin lyhyt takaisinpäinpalautumisaika ($t_{rr}$), mikä mahdollistaa tehokkaan toiminnan korkeilla kytkentätaajuuksilla.
Jännitekesto: 200 V (käänteinen jännite).
Virrankesto: 8 A (keskimääräinen eteenpäin suunnattu virta).
Pieni häviöteho: Alhainen eteenpäin suunnattu jännitehäviö ($V_F$) vähentää komponentin kuumenemista.
Eristetty kotelo: TO-220FPAC-kotelo on täysin eristetty (Fully Packaged), mikä helpottaa asennusta jäähdytyselementtiin ilman erillisiä eristyslevyjä.
Tekniset tiedot:
Tilauskoodi: STTH802FP
Tuotetyyppi: Ultrafast Recovery Diode

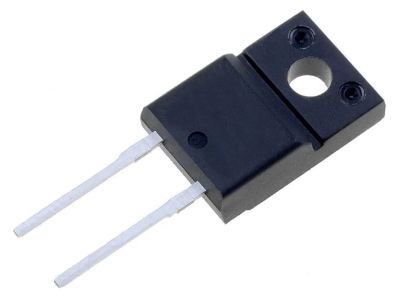

Kotelotyyppi: TO-220FPAC (läpiasennus, eristetty takalevy)
Valmistaja: STMicroelectronics
Tyypilliset käyttökohteet:
Hakkurivirtalähteiden (SMPS) tasasuuntaus.
DC-DC-muuntimet.
Vapaakiertodiodina (freewheeling diode) induktiivisissa kuormissa.
Teollisuuden moottorien ohjauspiirit.
Vinkki asennukseen ja suunnitteluun: Vaikka TO-220FPAC-kotelo on eristetty, suosittelemme aina tarkistamaan jäähdytyselementin lämpötilan käytön aikana, jos diodi toimii lähellä maksimivirta-arvojaan. Käytä laadukasta lämpötahnaa diodin ja jäähdytyselementin välissä parhaan lämmönsiirron varmistamiseksi. Koska diodi on nopea, pyri pitämään sen kytkentälinjat mahdollisimman lyhyinä piirilevyllä loiskapasitanssien ja -induktanssien minimoimiseksi, sillä nämä voivat aiheuttaa jännitepiikkejä ja EMI-häiriöitä.
