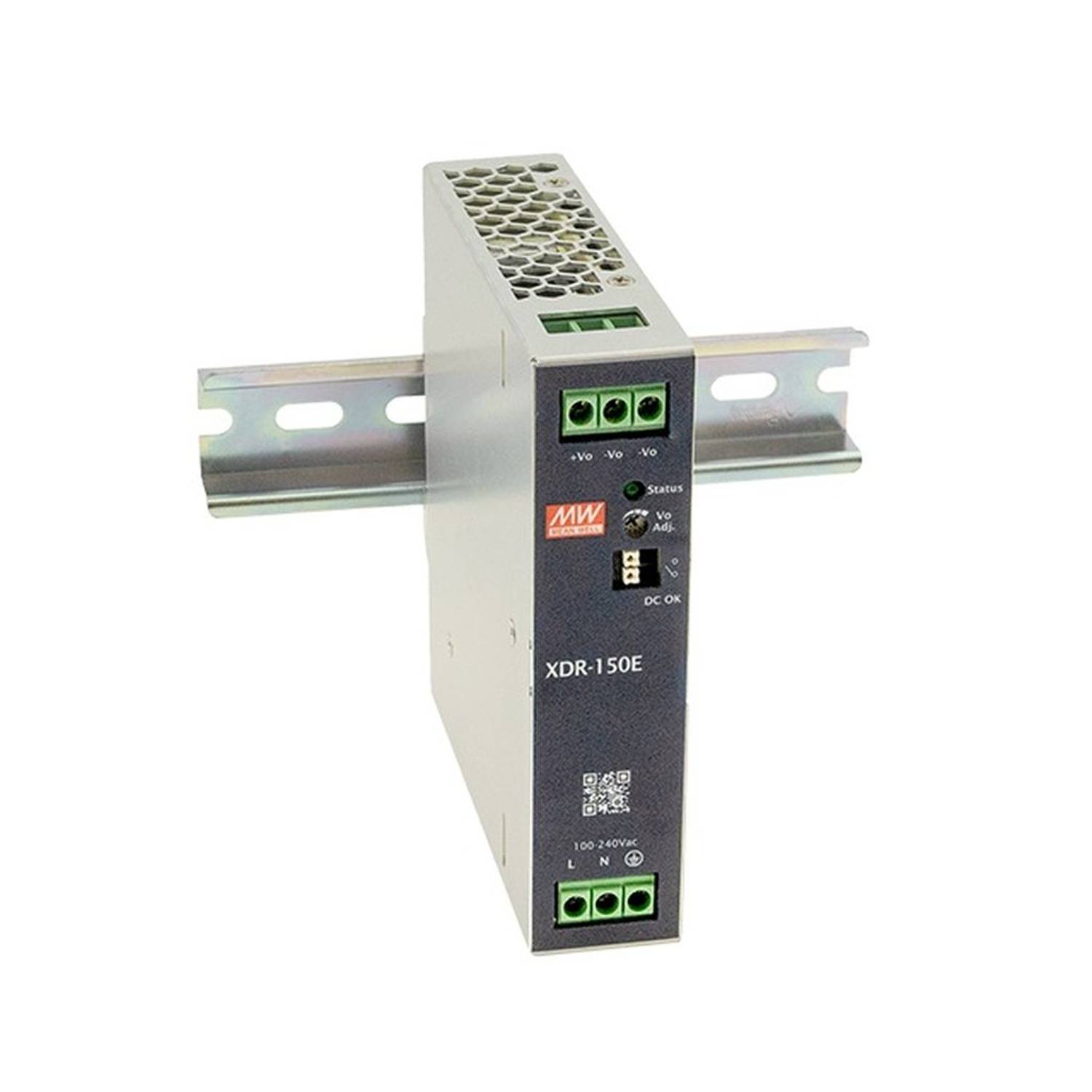

Teholähde XDR-150E-24 (XDR-150E-24)
Mean Wellin valmistama XDR-150E-sarja on taloudellinen, erittäin kapea (30 mm) teollisuusluokan DIN-kiskoteholähde, joka on suunniteltu tiukkoihin asennustiloihin ilman tinkimistä luotettavuudesta tai suorituskyvystä.
Rakenne ja mitat: Kotelo on ultraohut, leveys vain 30 mm, mitat 125 (P) × 30 (L) × 116 (K) mm. Asennus tapahtuu DIN-kiskolle (TS35/7,5 tai TS35/15). Rakenne on tuulettimeton (fanless), mikä poistaa liikkuvien osien aiheuttaman vikaantumisriskin ja parantaa pitkäaikaista luotettavuutta. Bruttopaino on n. 430 g.
Sähköiset ominaisuudet: Tulojännitealue on erittäin laaja, 85–264 VAC, mikä mahdollistaa käytön globaalisti eri verkkojännitteillä. Lähtöjännite on 24 VDC ja lähtövirta 5,2–6,5 A, maksimiteho 156 W (nimellinen 150 W). Huomioitavaa on, että lähtöteho alenee matalammalla verkkojännitteellä: n. 124 W (115 VAC) tai n. 155 W (230 VAC). Hyötysuhde on jopa 91 %, ja valmiustilan (standby) tehonkulutus on alle 1 W (0,6–1 W). Sisäänrakennettu vakiovirtarajoitus (constant current limiting) toimii ilman sammumista, ja palautuu automaattisesti vikatilanteen poistuttua. Rele antaa DC OK -signaalin (kontaktin arvot enintään 30VDC/1A tai 30VAC/0,5A resistiivinen kuorma).
Ympäristönkesto ja suojaukset: Käyttölämpötila-alue on poikkeuksellisen laaja, -40…+70 °C (täydellä kuormalla enintään +50 °C). Suojaukset sisältävät oikosulku-, ylikuormitus-, ylijännite- ja ylilämpösuojauksen. Rakenne on hyväksytty jopa 5000 metrin korkeuteen asti. Ylijänniteluokka on OVC III.
EMC-yhteensopivuus: Rakenne täyttää EMC-emissio- ja häiriönsietostandardit, mukaan lukien ESD (EN61000-4-2), säteilevä häiriö (EN61000-4-3), nopeat transientit (EN61000-4-4) ja syöksyjännite (EN61000-4-5).
Standardit ja sertifioinnit: Tuote täyttää standardit IEC/EN 62368-1 (ITE) ja teollisuusluokan sertifioinnit useilla markkina-alueilla.
Käyttökohteet: Soveltuu teollisuusautomaatioon, sähköntuotantolaitteisiin, uusiutuvan energian järjestelmiin, verkkokytkimiin ja puolijohdeprosessointilaitteisiin sekä muihin kohteisiin, joissa tarvitaan kompaktia ja luotettavaa 24V-teholähdettä.
Tekniset tiedot:
- Tilauskoodi / valmistajan tuotekoodi: XDR-150E-24
- Valmistaja: Mean Well
- Tuotesarja: XDR-150E
- Komponenttityyppi: DIN-kiskoteholähde, AC/DC
- Tulojännite: 85–264 VAC
- Lähtöjännite: 24 VDC (säädettävissä 24-29Vdc)
- Lähtövirta: 5,2–6,5 A
- Maksimiteho: 150 W (156 W huipussaan)
- Hyötysuhde: jopa 91 %
- Valmiustilan kulutus: 0,6–1 W
- Käyttölämpötila: -40…+70 °C (täysteho enintään +50 °C)
- Mitat (P×L×K): 125 × 30 × 116 mm
- Paino: n. 430 g
- Asennus: DIN-kisko (TS35/7,5 tai TS35/15)
- Lisätoiminto: DC OK -relekontakti
- Ylijänniteluokka: OVC III
- Standardit: IEC/EN 62368-1
