Teholähde XDR-150E-36 (XDR-150E-36)

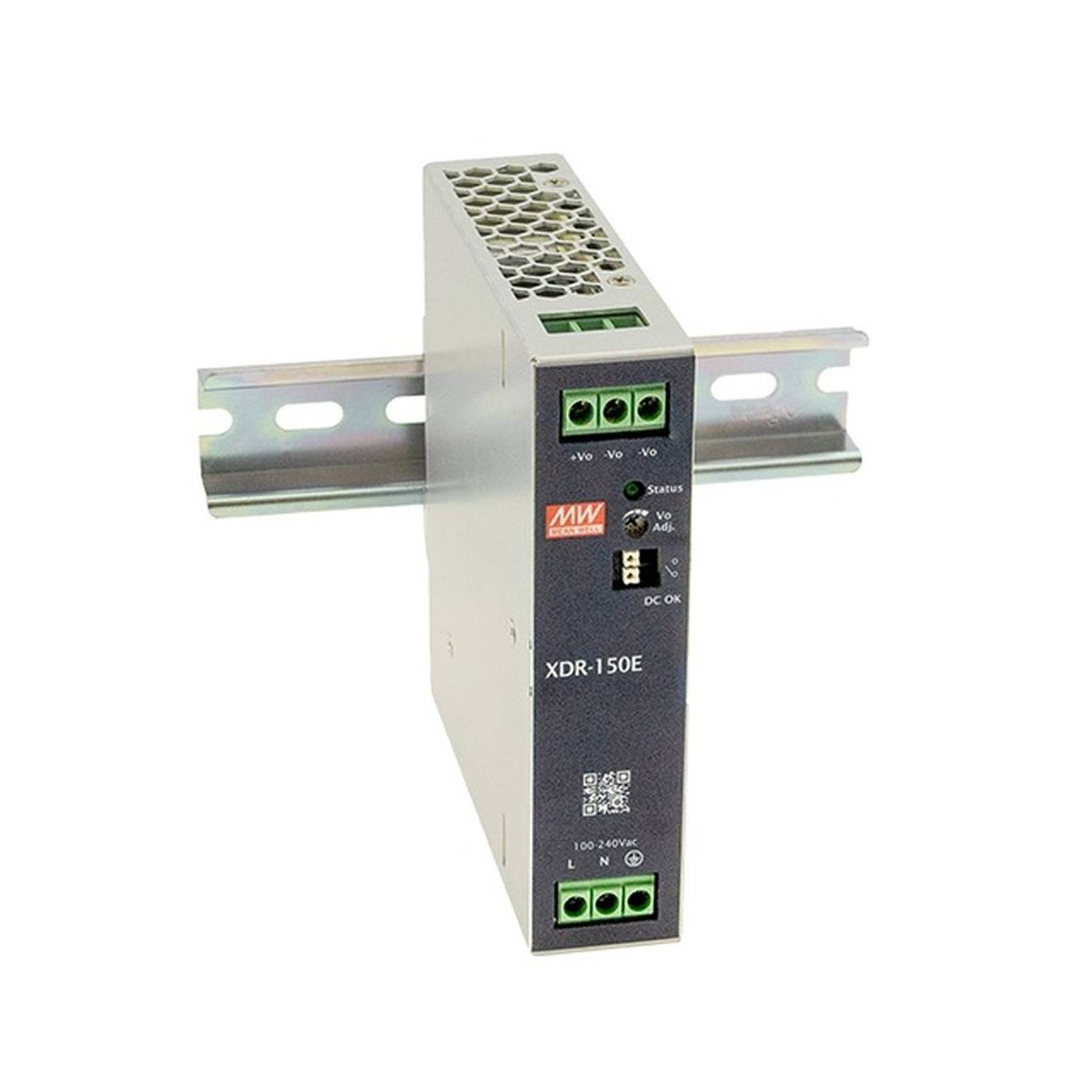

Mean Wellin valmistama XDR-150E-sarja on taloudellinen, erittäin kapea (30 mm) teollisuusluokan DIN-kiskoteholähde.

Rakenne ja mitat: Kotelo on ultraohut, leveys vain 30 mm, mitat 125 (P) × 30 (L) × 116 (K) mm. Asennus tapahtuu DIN-kiskolle (TS35/7,5 tai TS35/15). Rakenne on tuulettimeton (fanless), mikä poistaa liikkuvien osien aiheuttaman vikaantumisriskin. Bruttopaino on n. 430 g. Liitäntä toteutetaan ruuviterminaaleilla.

Sähköiset ominaisuudet: Tulojännitealue on erittäin laaja, 85–264 VAC (tai 120–370 VDC). Lähtöjännite on 36 VDC ja lähtövirta 3,46–4,33 A (verkkojännitteestä riippuen), maksimiteho 155,9 W (nimellinen 150 W). Hyötysuhde on jopa 91 %, ja valmiustilan (standby) tehonkulutus on alle 1 W. Sisäänrakennettu vakiovirtarajoitus (constant current limiting) palautuu automaattisesti vikatilanteen poistuttua. Eristysjännite on 4 kVAC (tulo-lähtö), 2 kVAC (tulo-maa) ja 1,5 kVAC (lähtö-maa). Eristysresistanssi on vähintään 100 MΩ (500 VDC).

Ympäristönkesto ja suojaukset: Käyttölämpötila-alue on -40…+70 °C (täydellä kuormalla enintään +50 °C). Suojaukset sisältävät oikosulku-, ylikuormitus-, ylijännite- ja ylilämpösuojauksen. Rakenne on hyväksytty jopa 5000 metrin korkeuteen asti. Ylijänniteluokka on OVC III. Teholähde on SELV-luokiteltu.

Standardit ja sertifioinnit: Tuote täyttää standardit IEC/EN 62368-1, IEC/EN 61558-1/-2-16 ja UL 61010. Muita hyväksyntöjä ovat CB, TÜV, RCM, BSMI, CCC, EAC ja KC/BIS.

Käyttökohteet: Soveltuu teollisuuden ohjausjärjestelmiin, puolijohdevalmistuslaitteisiin, tehdasautomaatioon, sähkömekaanisiin laitteisiin ja akkulatureihin sekä muihin sovelluksiin, joissa tarvitaan kompaktia ja luotettavaa 36V-teholähdettä.

Tekniset tiedot:

• Tilauskoodi / valmistajan tuotekoodi: XDR-150E-36
• Valmistaja: Mean Well
• Tuotesarja: XDR-150E
• Komponenttityyppi: DIN-kiskoteholähde, AC/DC
• Tulojännite: 85–264 VAC (120–370 VDC)
• Lähtöjännite: 36 VDC (säädettävissä 36-42Vdc)
• Lähtövirta: 3,46–4,33 A
• Maksimiteho: 150 W (155,9 W huipussaan)
• Hyötysuhde: jopa 91 %
• Valmiustilan kulutus: <1 W
• Käyttölämpötila: -40…+70 °C (täysteho enintään +50 °C)
• Mitat (P×L×K): 125 × 30 × 116 mm
• Paino: n. 430 g
• Asennus: DIN-kisko (TS35/7,5 tai TS35/15)
• Liitäntä: ruuviterminaali
• Eristysjännite (tulo-lähtö): 4 kVAC
• Ylijänniteluokka: OVC III
• Standardit: IEC/EN 62368-1, IEC/EN 61558-1/-2-16, UL 61010
