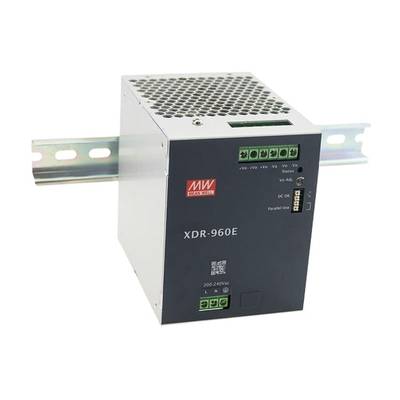

Hakkuriteholähde DIN-kiskoon 48Vdc 20A 960W (Mean Well XDR-960E-48)

Rakenne ja asennus
XDR-960E-48 on Mean Wellin XDR-960E-sarjan taloudellinen ja ultraohut teollisuusteholähde, jonka mitat ovat 96 × 125,2 × 132 mm (L × K × S) ja paino 1,93 kg. Laite kiinnittyy DIN-kiskoille TS35/7.5 ja TS35/15 (kisko ei kuulu toimitukseen). Liitäntä tehdään ruuviliittimillä: AC-tulo (FG, L, N), DC-lähtö (3 × +Vo ja 3 × −Vo) sekä erillinen signaaliliitin DC OK -releelle ja rinnankytkentälinkille. Johdinpoikkipinnat ovat AC-tulossa 18–10 AWG, DC-lähdössä 18–8 AWG ja signaaliliittimessä 24–16 AWG.

Sähköiset ominaisuudet
Teholähde muuntaa 180–264 VAC:n (47–63 Hz) tulojännitteen tai vaihtoehtoisesti 254,5–370 VDC:n tasajännitteen vakaaksi 48 VDC:n lähtöjännitteeksi. Nimellisvirta on 20 A (0–20 A) ja nimellisteho 960 W. Lähtöjännite on säädettävissä alueella 48–55 V. Jännitetoleranssi on ±1,0 %, linjasäätö ±0,5 % ja kuormansäätö ±1,0 %, ja kohina ja aaltoisuus on enintään 150 mVp-p. Tyypillinen hyötysuhde on 95,5 % ja tehokerroin yli 0,95 (230 VAC, täysi kuorma). Tyhjäkäyntikulutus on tyypillisesti 3,9 W. Käynnistysvirtapiikki on kylmäkäynnistyksessä 30 A (230 VAC), ja pitoaika täydellä kuormalla on 15 ms. Tulon vuotovirta on alle 3,5 mA.

Suojaukset, rinnankytkentä ja valvonta
Ylikuormitussuojaus rajoittaa virran vakiona 105–130 %:n lähtötehoalueella ilman katkaisua. Jos lähtöjännite putoaa alle 30 %:iin, laite siirtyy hiccup-tilaan ja palautuu automaattisesti vian poistuttua. Ylijännitesuojan lauetessa (56–65 V) lähtö kytketään pois ja palautus tapahtuu verkkojännite katkaisemalla. Ylilämpösuojaus palautuu automaattisesti lämpötilan laskettua. Sisäänrakennettu droop-tilan virranjako mahdollistaa rinnankytkennän enintään neljälle yksikölle (3840 W tai 3+1-redundanssi), ja yhteenlaskettu lähtövirta saa olla enintään 0,9 × nimellisvirta × yksiköiden lukumäärä. DC OK -relekoskettimella (30 VDC / 1 A, 30 VAC / 0,5 A, resistiivinen kuorma) laitteen toimintatilan voi kytkeä ohjausjärjestelmään.

Ympäristönkesto ja standardit
Käyttölämpötila-alue on -40...+70 °C tehonalennuskäyrän mukaisesti, ja ilmankosteus saa olla 20–95 % RH ilman kondensoitumista. Varastointilämpötila on -40...+85 °C. Laite täyttää SELV-vaatimukset (IEC/EN 62368-1, IEC/EN 61558-2-16) ja on hyväksytty standardien EN 62368-1, EN 61558-1/-2-16 ja EN/UL 61010-1/-2-201 mukaisesti (mm. TUV, CB, UL/cUL). Häiriöpäästöt täyttävät EN 55032 Class B -vaatimukset, ja häiriönsietoisuus perustuu standardeihin EN 55035, EN 61000-6-2 ja EN 61204-3. Eristysjännite tulon ja lähdön välillä on 4 kVAC. MTBF on vähintään 1147,2 tuntia tuhatta kohden (Telcordia SR-332). Tuote on RoHS-yhteensopiva.

Tekniset tiedot

• Tuotekoodi: XDR-960E-48
• Valmistaja: Mean Well Enterprises Co. Ltd
• Sarja: XDR-960E
• Lähtöjännite: 48 VDC
• Lähtöjännitteen säätöalue: 48–55 V
• Nimellisvirta: 20 A (0–20 A)
• Nimellisteho: 960 W
• Jännitetoleranssi: ±1,0 %
• Linjasäätö: ±0,5 %
• Kuormansäätö: ±1,0 %
• Kohina ja aaltoisuus (max.): 150 mVp-p
• Käynnistys / nousuaika: 500 ms / 50 ms (230 VAC, täysi kuorma)
• Pitoaika (tyyp.): 15 ms (230 VAC, täysi kuorma)
• Tulojännite AC: 180–264 VAC
• Tulojännite DC: 254,5–370 VDC
• Taajuus: 47–63 Hz
• Hyötysuhde (tyyp.): 95,5 %
• Tehokerroin (tyyp.): PF > 0,95 (230 VAC, täysi kuorma)
• Tulovirta (tyyp.): 5 A (230 VAC)
• Käynnistysvirta (tyyp.): kylmäkäynnistys 30 A (230 VAC)
• Vuotovirta: < 3,5 mA (240 VAC)
• Tyhjäkäyntikulutus (tyyp.): 3,9 W (230 VAC)
• Ylikuormitussuoja: 105–130 %, vakiovirtarajoitus, hiccup-tila alle 30 % lähtöjännitteellä, automaattinen palautuminen
• Ylijännitesuoja: 56–65 V, lähtö pois, palautus verkkojännite katkaisemalla
• Ylilämpösuoja: lähtö pois, automaattinen palautuminen
• Rinnankytkentä: droop mode, enintään 4 yksikköä (3840 W), lähtövirta enintään 0,9 × nimellisvirta × yksiköiden lkm
• DC OK -rele: 30 VDC / 1 A, 30 VAC / 0,5 A (resistiivinen kuorma)
• Käyttölämpötila: -40...+70 °C (tehonalennuskäyrän mukaan)
• Käyttökosteus: 20–95 % RH, ei kondensoituva
• Varastointilämpötila ja -kosteus: -40...+85 °C, 10–95 % RH
• Lämpötilakerroin: ±0,03 %/°C (0–50 °C)
• Eristysjännite: tulo–lähtö 4 kVAC, tulo–FG 2 kVAC, lähtö–FG 1,5 kVAC, lähtö–DC OK 0,5 kVAC
• Eristysresistanssi: ≥ 100 MΩ / 500 VDC / 25 °C / 70 % RH
• Turvastandardit: IEC/EN 62368-1, IEC/EN 61558-1/-2-16, IEC/EN/UL 61010-1/-2-201 (SELV)
• Hyväksynnät: CB, TUV, UL/cUL, CCC, BSMI, EAC (TPTC004); KC ja BIS pyynnöstä
• EMC-päästöt: EN 55032 (CISPR 32) Class B, EN 61000-3-2 Class A, EN 61000-3-3
• EMC-häiriönsieto: EN 55035, EN 61204-3, EN 61000-6-2
• MTBF: ≥ 1147,2 kh (Telcordia SR-332), ≥ 169,9 kh (MIL-HDBK-217F, 25 °C)
• Mitat (L × K × S): 96 × 125,2 × 132 mm
• Paino: 1,93 kg
• Asennus: DIN-kisko TS35/7.5 tai TS35/15
• RoHS: kyllä

Yhteensopivat ja täydentävät tuotteet
Samasta XDR-960E-sarjasta löytyvät myös 24 VDC / 40 A ja 36 VDC / 26,6 A versiot. Asennukseen tarvitaan TS35/7.5- tai TS35/15-DIN-kisko. Rinnankytkentää varten tarvitaan samanlaisia XDR-960E-48-yksiköitä.
