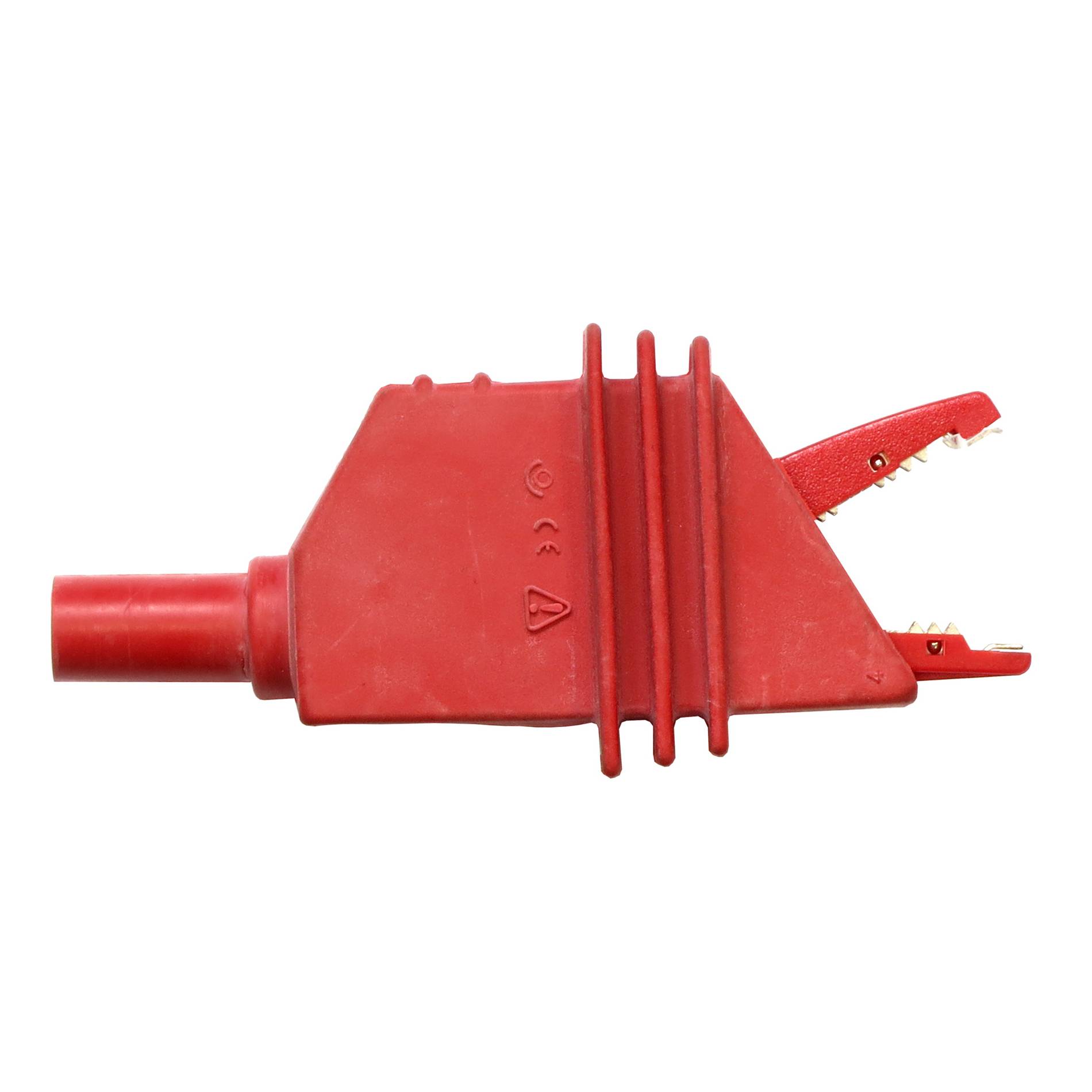

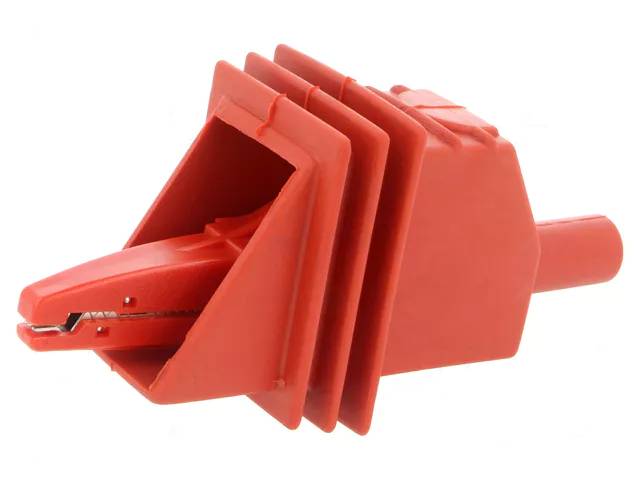

Hauenleuat Electro PJP 5450-HT-RT (P5450-PU)

Tämä korkealaatuinen, isoloitu krokotiililiitin on suunniteltu turvallisiin ja luotettaviin sähköisiin mittauksiin. Se on varustettu 4 mm banaaniliitin-liitännällä, mikä tekee siitä yhteensopivan useimpien standardien mittajohtojen kanssa.

Keskeiset tekniset arvot

• Liitäntä: 4 mm banaaniliitin (naaras).

• Maksimivirta: 20 A.

• Jännitekesto: * 1000 V CAT II / 600 V CAT III.

  • 5000 V CAT 0 (Transientti ylijännite 2 kV).

• Materiaali: Eristetty runko, joka tarjoaa suojan sähköiskuilta ja estää oikosulkuja mittaustilanteissa.

• Käyttölämpötila: -20 °C – +80 °C.

Tärkeää huomioitavaa käytössä

• Käyttöturvallisuus: 5000 V CAT 0 -luokitus tarkoittaa, että liitin on suunniteltu korkeammille jännitteille, mutta ei suoraan sähköverkkoon kytkettäviin (CAT-luokiteltuihin) piireihin näillä jännitteillä. Käytä tätä korkeampaa jännitekestoa vain tilanteissa, joissa transientti ylijännite pysyy hallittuna (2 kV).

• Tarkastus: Varmista aina ennen käyttöä, että liittimen runko ja leuat ovat ehjiä. Älä käytä vaurioituneita liittimiä korkeajännitteisissä mittauksissa.

• Kiinnitys: Krokotiililiittimen jousivoima pitää kontaktin tiukkana. Varmista, että leuat pureutuvat puhtaaseen metallipintaan hyvän kontaktin varmistamiseksi.

• Johdotuksen yhteensopivuus: Varmista, että myös mittajohtosi ja yleismittarisi on luokiteltu kestämään kyseinen 5000 V jännite.

Tyypilliset käyttökohteet

• Laboratorio- ja huoltokäyttö: Korkeajännitteisten testikytkentöjen tekeminen turvallisesti.

• Teollisuuden erikoissovellukset: Esimerkiksi komponenttien testaaminen, joissa esiintyy korkeita tasajännitteitä.

• Korkeajännitelaitteiden huolto: Käyttö mittapisteissä, joissa vaaditaan eristettyä otetta ja korkeaa jännitekestoa.

• Protoilu: Elektroniikkakytkentöjen testaaminen, kun halutaan välttää pysyviä juotoksia korkeamman jännitteen ympäristössä.
