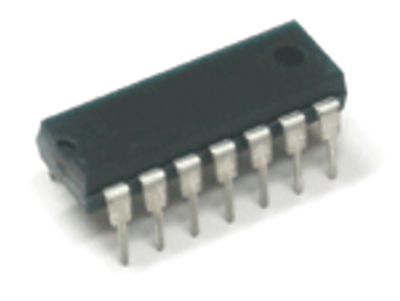

Hex-inverter (6x NOT-portti) DIL-14 (74AC04N)

74AC04N on suorituskykyinen hex-inverter-piiri, joka sisältää kuusi toisistaan riippumatonta invertoivaa logiikkaporttia. Se kuuluu AC-logiikkaperheeseen (Advanced CMOS), mikä tarkoittaa, että se tarjoaa erittäin nopean kytkentänopeuden ja suuren lähtövirran ajokapasiteetin samalla, kun se säilyttää CMOS-tekniikan alhaisen virrankulutuksen.

Piiri (valmistaja Fairchild / ON Semiconductor / vastaava) on pakattu perinteiseen DIL-14-koteloon (Dual In-Line), mikä tekee siitä helpon käyttää koekytkentälevyillä ja piirilevyillä. 74AC-sarjan piirit on suunniteltu erityisesti nopeisiin digitaalisiin järjestelmiin, joissa signaalin viive on minimoitava.

Inverteri (NOT-portti) kääntää sisääntulevan logiikkatason vastakkaiseksi: looginen "1" muuttuu "0":ksi ja looginen "0" muuttuu "1":ksi. Koska piiri sisältää kuusi tällaista porttia, se on erittäin tehokas komponentti digitaalisen signaalin käsittelyssä, tasonmuunnoissa tai vaikkapa oskillattorikytkentöjen toteuttamisessa.

Tärkeimmät ominaisuudet:

• Kuusi itsenäistä inverteriä: Yksi DIL-14-piiri tarjoaa kuusi NOT-logiikkaporttia.

• Erittäin suuri kytkentänopeus: 74AC-sarja on optimoitu minimaaliseen propagatioviiveeseen.

• Suuri lähtövirta: Kykenee ajamaan useampia kuormia samanaikaisesti.

• Laaja käyttöjännitealue: Toimii luotettavasti 2.0 V ... 6.0 V välillä.

• CMOS-teknologia: Pieni staattinen virrankulutus ja hyvä häiriönsieto.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: 74AC04N

• Tuotetyyppi: Hex-inverter (6x NOT-portti)

• Kotelotyyppi: DIL-14 (14-pin, läpiasennus)

• Logiikkaperhe: 74AC (Advanced CMOS)

• Käyttöjännite: 2.0 V – 6.0 V

• Valmistaja: Useita (esim. ON Semiconductor, Texas Instruments)

Tyypilliset käyttökohteet:

• Digitaalisten signaalien kääntö ja bufferoiminen

• Kellosignaalien jakelu ja vahvistus

• Yksinkertaisten digitaalisten logiikkaverkkojen toteutus

• Oskillattorien ja pulssigeneraattorien rakentaminen

• TTL-yhteensopivuutta vaativat CMOS-järjestelmät

Vinkki asennukseen ja suunnitteluun: 74AC-sarjan piirit ovat erittäin nopeita, mikä voi joskus aiheuttaa ei-toivottuja heijastuksia tai häiriöitä, jos kytkentäjohtimet ovat pitkiä. Muista asentaa 100 nF keraaminen suodatinkondensaattori piirin käyttöjännitenastojen (VCC ja GND) väliin mahdollisimman lähelle piiriä. Tämä vakauttaa käyttöjännitteen ja estää logiikkatason heilahteluja kytkentätilanteissa. Älä koskaan jätä käyttämättömien porttien sisääntuloja kytkemättä ("kellumaan"), vaan kytke ne maahan tai VCC-jännitepotentiaaliin.
