40106BM – Texas Instruments, 6-kanavainen Schmitt-trigger-invertteri, CMOS, SO14

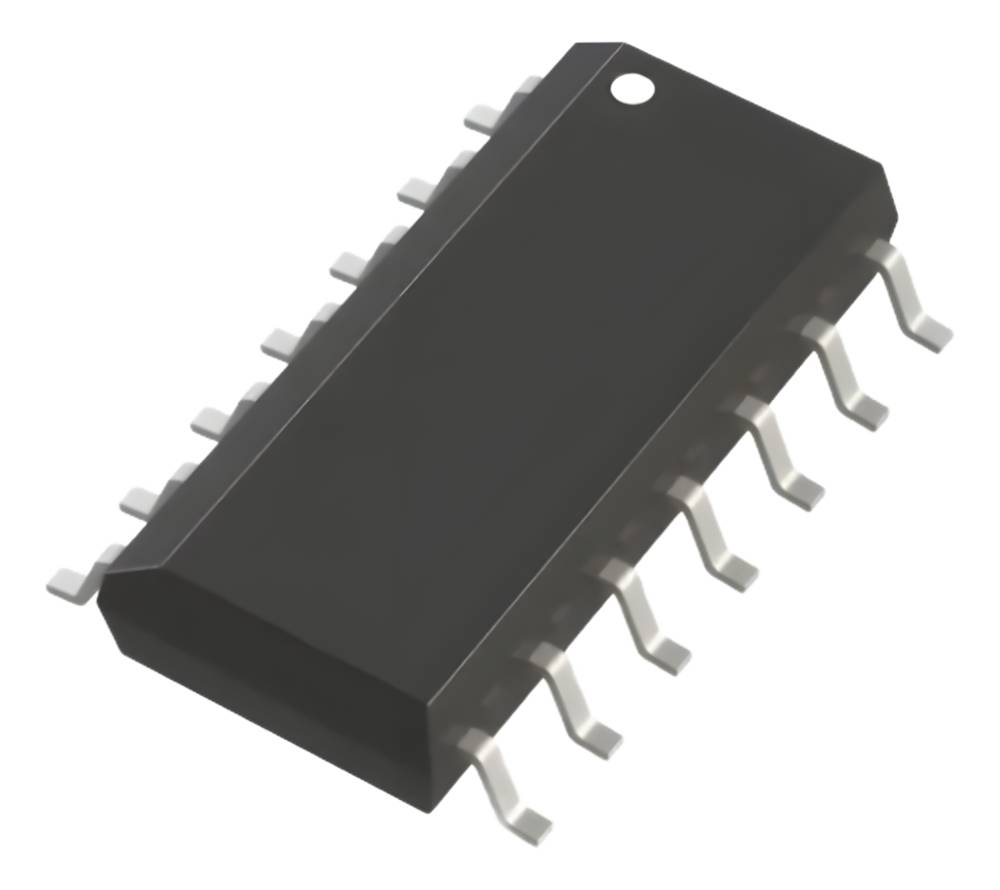

CD40106BM on Texas Instrumentsin CD4000B-perheen heksainvertteripiiri. Yhteen SO14-koteloon on integroitu kuusi toisistaan riippumatonta NOT-porttia, ja jokaisen tulo on varustettu Schmitt-liipaisimella. Piiri soveltuu SMD-asennukseen, ja sen runko on muovia/epoksia.
Schmitt-trigger-tulot antavat hystereesin, joten hidas tai kohinainen tulosignaali saadaan muutettua puhtaaksi digitaalisignaaliksi ilman häiriöistä johtuvaa värähtelyä. Siksi piiri sopii hyvin signaalin muokkaukseen, kytkimien ja antureiden tulosignaalien puhdistukseen, RC-oskillaattoreihin, pulssinmuotoiluun ja yksinkertaisiin kiikkuvaihtoehtoihin. Lähtöaste on push-pull-tyyppinen.
CMOS-tekniikan ansiosta tehonkulutus on pieni. Käyttöjännitealue on laaja, 3–18 V DC, joten piiri toimii sekä matalajännitteisissä että perinteisissä 5 V, 10 V ja 15 V logiikkaympäristöissä. Valmistajan tietojen mukaan etenemisviive 50 pF:n kuormalla on enintään 280 ns jännitteellä 5 V, 140 ns jännitteellä 10 V ja 120 ns jännitteellä 15 V.
Toimintalämpötila-alue -55…+125 °C kattaa teollisuus- ja laajan lämpötila-alueen vaatimukset. Piiri on RoHS-yhteensopiva ja lyijytön (viimeistelykoodi e4). Kosteusherkkyysluokka on MSL 1 ja suurin reflow-huippulämpötila 260 °C, joten komponentti sopii lyijyttömään reflow-juottamiseen.
Tekniset tiedot
- Tilauskoodi: 40106BM
- Valmistajan tunnus: CD40106BM
- Valmistaja: Texas Instruments
- Komponenttityyppi: digitaalinen logiikkapiiri, portti NOT (invertteri)
- Tulotyyppi: Schmitt-trigger
- Kanavien lukumäärä: 6 (heksa)
- Logiikkaperhe: CD4000 (4000B-sarja)
- Teknologia: CMOS
- Lähtötyyppi: push-pull
- Käyttöjännite: 3…18 V DC
- Etenemisviive (CL = 50 pF): 280 ns @ 5 V / 140 ns @ 10 V / 120 ns @ 15 V
- Toimintalämpötila: -55…+125 °C
- Asennustapa: SMD
- Kotelo: SO14 (SOIC-14)
- Kotelon pituus: 8,65 mm
- Kotelon korkeus (maks.): 1,75 mm
- Kosteusherkkyysluokka: MSL 1
- Reflow-huippulämpötila: 260 °C
- Standardit: RoHS-yhteensopiva (2011/65/EU)
- Tullikoodi (TARIC): 8542 39 90 00
Vastaavat tuotteet: Toiminnaltaan samankaltainen on esimerkiksi 74HC14 (heksa-Schmitt-invertteri), mutta sen käyttöjännitealue on suppeampi (2–6 V), joten se ei ole suoraan korvaava kaikissa 3–18 V:n sovelluksissa. Muita CD4000B-perheen inverttereitä ja puskureita löytyy Logiikkapiirit-kategoriasta.
